Декомпозиция – как

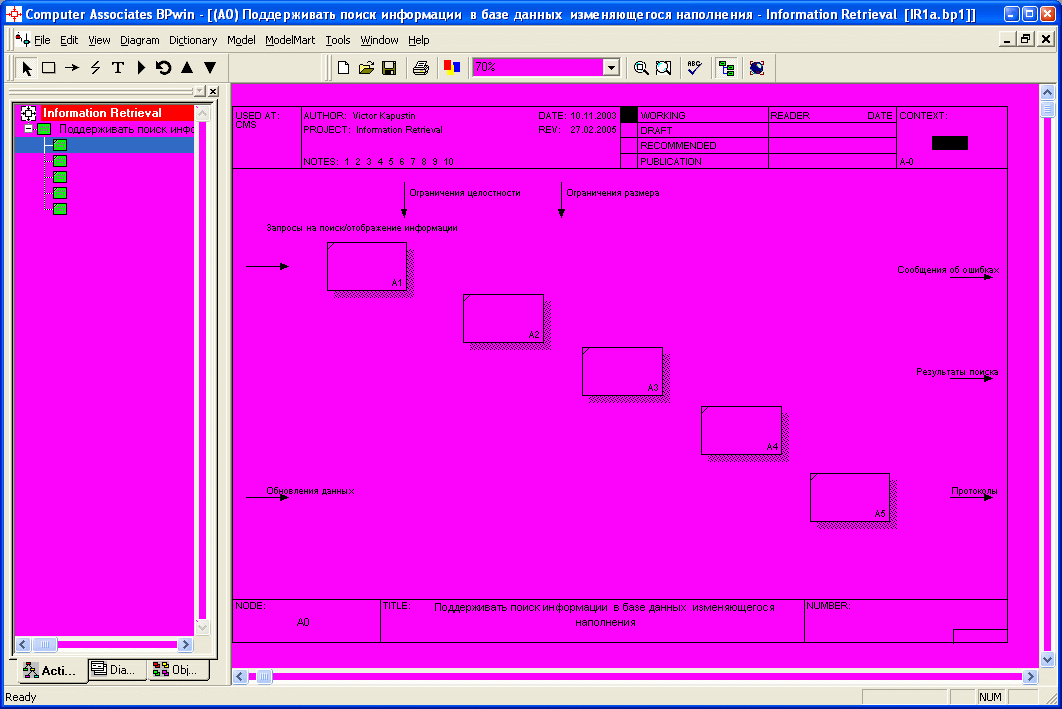

Д ля декомпозиции необходимо выбрать инструмент, изображенный треуголь­ни­ком с острием, направленным вниз: Следует выбрать нужное количество блоков, на которые будет выполнена декомпозиция: В прочем, блоки можно добавить или убрать затем в процессе работы.

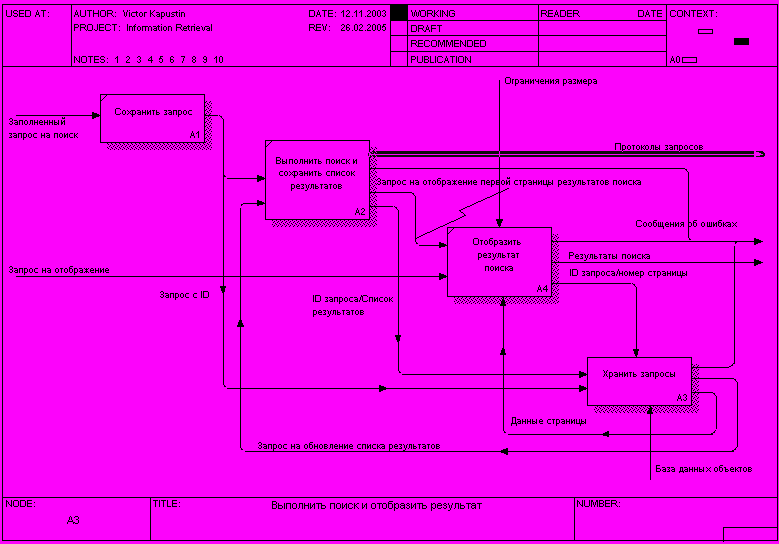

Граничные дуги

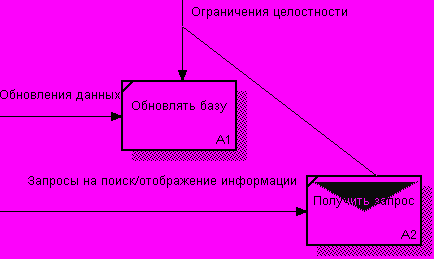

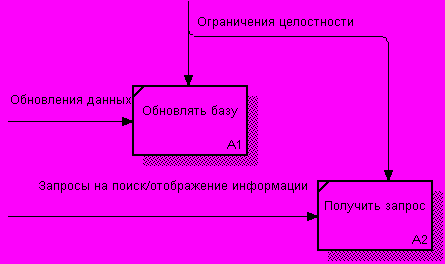

Чтобы соединить граничную дугу с блоком декомпозиции, нужно вновь выбрать инст­румент «стрелка» (). Дальнейшие дейст­вия требуют твердой руки: щелкаем левой кнопкой мыши по гра­нич­ной стрелке в ее средней части и от­пускаем кнопку двигаем мышь к целевому блоку щ елкаем по затемненной области целе­вого блока исправляем (если нужно) «колено»
Никакое изменение диаграммы в BPwin не может быть отменено

Расщепление и слияние дуг

Расщепление и слияние дуг выполняются приемом, аналогичным удлинению гра­ничных дуг (и тем же инструментом): Н икакое изменение диаграммы в BPwin не может быть отменено

Технические тоннели

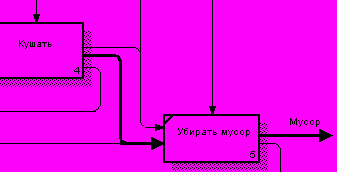

В результате (непреднамеренного) действия уда­лили внешнюю дугу: В результате на родительской диаграмме образуется технический тоннель: Т ехнический тоннель – ошибка, которую необходимо исправлять.

Преобразование технических тоннелей

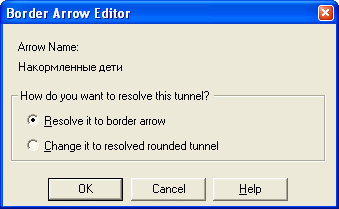

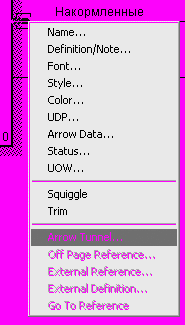

Нужно попасть курсором в область тех­ни­чес­кого тоннеля (квадратные скобки), и из контекстного меню выб­рать позицию Arrow Tunnel: На диаграмме декомпозиции появ­ля­ется несвязанная гра­ничная дуга	А затем, если вы уверены, что это не настоящий тоннель, а возникший в результате тех­ни­ческой ошибки, выбрать преобразование его к граничной дуге:

Расщепление модели

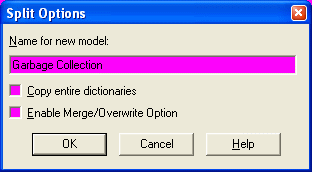

То, что существует отщепленная модель, видно в навигаторе моделей и проявляется как возникновение вызова: Впоследствии модель с таким же именем может быть подключена (Merge). Но такая отщепленная модель обязательно должна быть предварительно декомпозирована.
