Координаты пунктов международной геодинамической сети IGS, расположенных на территории России

Координаты пунктов сети IGS, расположенных на территории России, в системе ПЗ90.02 на эпоху 1.01.2002 г., а также скорости изменения координат на ту же эпоху.

Название пункта	Код пункта	Координаты пунктов, м			Скорость изменения координат, м/год
Название пункта	Код пункта	X	Y	Z
Арти	ARTU	1 843 956,907	3 016 203,039	5 291 261,706	0,0245	0,0079	0,0003
Билибино	BILI	2 321 892,971	560 096,878	5 894 691,764	0,0213	0,0044	0,0080
Звенигород	ZWEN	2 886 325,543	2 155 998,399	5 245 816,145	0,0219	0,0127	0,0040
Зеленчукская	ZECK	3 451 174,880	3 060 335,313	4 391 955,568	0,0216	0,0160	0,0089
Иркутск	IRKT	968 332,334	3 794 425,414	5 018 167,728	0,0255	0,0000	0,0049
Красноярск	KSTU	174 281,859	3 571 333,028	5 264 196,024	0,0252	0,0016	0,0052
Магадан	MAG0	2 825 810,143	1 581 232,927	5 477 005,540	0,0210	0,0019	0,0148
Менделеево	MDVO	2 844 672,112	2 161 066,397	5 266 365,554	0,0209	0,0135	0,0057
Норильск	NRIL	64 537,246	2 253 782,870	5 946 363,498	0,0227	0,0034	0,0022
Петропавловск- Камчатский	PETP	3 576 239,756	1 401 003,444	5 075 177,505	0,0050	0,0056	0,0077
Светлое	SVTL	2 730 155,511	1 562 364,624	5 529 989,211	0,0197	0,0141	0,0041
Тикси	TIXI	1 264 873,147	1 569 455,794	6 031 003,431	0,0192	0,0035	0,0093
Южно-Сахалинск	YSSK	3 465 320,798	2 638 269,400	4 644 085,493	0,0154	0,0052	0,0126
Якутск	YAKZ	1 915 023,239	2 308 213,235	5 610 225,002	0,0208	0,0066	0,0017

Плакат 3
хема расположения пунктов IGS на территории России

Примечание: Синей заливкой на схеме выделены пункты IGS, находящиеся в прибрежной зоне.

Модели ГПЗ Системы ПЗ-90.02

Нормальное гравитационное поле Земли
Аномальное гравитационное поле Земли:

- три планетарные модели в виде полностью нормированных коэффициентов разложения потенциала силы притяжения в ряд по сферическим функциям:

до 70-й степени:

ПЗ2002/70с
ПЗ2002/70

и до 360-й степени;

ПЗ2002/360

- планетарная модель аномального ГПЗ в виде потенциала притяжения 60 точечных масс

ТМ60

- цифровые модели (и их графические аналоги) аномалий ГПЗ:

аномалий силы тяжести в гравиметрической системе 1971 г.
высот квазигеоида
составляющих уклонений отвесных линий
в регионах больших размеров могут создаваться каталоги (списки) средних значений аномалий силы тяжести и высот квазигеоида для стандартных трапеций (5'x7,5', 10'x15', 15'x15', 20'x30', 30'x30' и 1°х1°)

Достоинства и недостатки геодезического обеспечения системы ГЛОНАСС

Достоинства

Система ПЗ в версии ПЗ-90.02 идентична последним версиям систем WGS-84 и ITRS.
В ГОСТ Р 51794-2008 приведены параметры трансформирования координат в системе ПЗ-90.02 к системам WGS-84 и ITRS и к национальным референцным геодезическим системам СК-95 и СК-42.

Недостатки:

Отсутствие пунктов КГС, доступных для потребителей системы ГЛОНАСС.
Секретность координат пунктов КГС.
Неполнота нормативно-технических документов, регулирующих использование ПЗ во всех подсистемах системы ГЛОНАСС, прежде всего в подсистеме НАП/АСН, в том числе:

- в Постановлении Правительства РФ от 28 июля 2000 г. №568 и Распоряжении Правительства РФ от 20 июня 2007 г. №797-р область действия ПЗ ограничена только для «геодезического обеспечения орбитальных полетов и решения навигационных задач», и не предусмотрено использование ПЗ при осуществлении геодезических и картографических работ;

- в Постановлении Правительства РФ от 28 июля 2000 г. №568 и Распоряжении Правительства РФ от 20 июня 2007 г. №797-р применено словосочетание «геоцентрическая система координат «Параметры Земли 1990 года (ПЗ-90)». В действительности же «Параметры Земли (ПЗ)» – это система геодезических параметров, имеющая две реализации ПЗ-90 и ПЗ-90.02, стандартизованные соответственно ГОСТ Р 51794-2001 [3] и ГОСТ Р 51794-2008;

- неполный состав ПЗ в ИКД ГЛОНАСС;

- весьма ограниченная область действия ГОСТ Р 51794-2008: он устанавливает только методы преобразований координат и их приращений из одной системы в другую, а также порядок использования числовых значений элементов трансформирования систем координат при выполнении геодезических, навигационных, картографических работ с использованием аппаратуры потребителей глобальных навигационных спутниковых систем;

- отсутствие полноценных отраслевых (по линии Минтранса, прежде всего) нормативно-технических документов, развивающих Постановление Правительства РФ от 28 июля 2000 г. №568 и Распоряжение Правительства РФ от 20 июня 2007 г. №797-р применительно к транспорту.

Негативные последствия недостатков геодезического обеспечения системы ГЛОНАСС

Из-за отсутствия регламентации использования ПЗ при осуществлении геодезических и картографических работ, а также отсутствия регламентации использования ПЗ в цифровых (электронных) навигационных картах, являющихся компонентами НАП ГЛОНАСС, в России все официальные навигационные карты изготавливаются в государственной геодезической системе СК-95 (с секретной сетью геодезических пунктов ГГС). Из-за этого все т.н. «бытовые навигаторы», а до последнего времени, и НАП, предназначенные для наземного транспорта, запрограммированы картами России в системе WGS-84.
Из-за секретности и недоступности пунктов КГС и секретности пунктов ГГС потребитель (включая его метрологические службы) не может проверить на местности фактическую точность навигационных карт.
В том числе, из-за отсутствия регламентации (на федеральном уровне) использования ПЗ при осуществлении геодезических и картографических работ, а также использования ПЗ на профессиональном транспорте, использующем НАП ГЛОНАСС, (но не только из-за этого), в Российской Федерации последние 15 лет поддержание и развитие ПЗ испытывало существенное недофинансирование, что привело к таким серьёзным проблемам, как приостановление программы ГЕОИК-2, замораживание научных исследований, распад научных коллективов, а, в общем-то, и научной школы при 29-м НИИ Минобороны России, которого тоже больше в прежнем виде нет.

4. В том числе, из-за отсутствия регламентации (на федеральном уровне) использования ПЗ на профессиональном транспорте, использующем НАП ГЛОНАСС, (но не только из-за этого), Российской Федерацией не были своевременно предприняты необходимые меры для регламентации использования ПЗ как компоненты ГЛОНАСС и ГНСС в большинстве функциональных дополнений ГНСС, а также на профессиональном воздушном транспорте на международном уровне. В это же время в ряде международных организации, в т.ч., в ИКАО, правительство США своевременно добилось признания системы WGS-84 в качестве международного стандарта в основном для геодезического обеспечения использования GPS, а затем и ГНСС. В результате в настоящее WGS-84 является геодезической основой всех трёх видов (бортовых, наземных и космических) функциональных дополнений, соответственно, ABAS, GBAS и SBAS, и их разновидностей (DGPS, LAAS, GRAS для GBAS и WAAS, EGNOS, NSAS для SBAS), а также непосредственно внедрена для аэронавигационного обслуживания в большинстве стран участниц ИКАО, и в том числе в воздушной транспортной системе России и большинства стран бывшего СССР. В частности, Федеральной службой воздушного транспорта (ФСВТ) России был издан приказ от 6 июня 2000 г. №177 «О подготовке к внедрению в практику гражданской авиации России Всемирной геодезической системы – 1984 (WGS-84)» и другие нормативно-технические документы, относящиеся к внедрению WGS-84, а за прошедшее десятилетие осуществлена геодезическая съёмка в системе WGS-84 около 20 аэродромов России. Совсем недавно агентство Казинформ сообщило, что Казахстан в 2011 году приступает к реализации проекта в сфере авиации по переходу на WGS-84. Проект разработан научно-исследовательским институтом РГП «Казаэропроект» совместно с Рижским институтом аэронавигации. Здесь нас, как говорится, наши казахстанские друзья обходят на повороте. Досадно и то, что Казахстан, находясь и в прямом и переносном смысле в «советской» системе координат, наверняка принял бы предложение России о геодезической съёмке в российских ПЗ в целях аэронавигации.

5. Применительно к морской практике, уже в 1998 году вышла версия 2.2 международного стандарта RTCM SC-104, предусматривающего учёт использования дифференциального режима ГЛОНАСС. Согласно этому стандарту, структура сообщений для GPS и ГЛОНАСС совпадают за исключением того, что для GPS координаты дифференциальных станций передаются в системе координат WGS-84, а для ГЛОНАСС – в ПЗ-90. Однако, в условиях отсутствия на территории Российской Федерации, а тем более за её пределами, открытой и доступной сети пунктов КГС, применение данного стандарта без каких-то оговорок и ухищрений – невозможно. В то же время КГС и российская часть сети IGS содержат т.н. «прибрежные» пункты (см. плакаты 2,3), которые, в случае обеспечения к ним доступа, могли бы быть эффективно использованы в целях морской навигации.

2. Анализ зарубежного опыта геодезического обеспечения ГНСС

(на примере системы GPS)

В США навигационная система GPS и геодезическая система WGS-84 тесно взаимосвязаны, и находятся на одном уровне государственной политики и коммерческого развития.

Во-первых, GPS и WGS-84 являются равнозначными приоритетами национальной политики США в сфере национальной безопасности (как в оборонной, так и в экономической сферах) и находятся под неусыпным присмотром Конгресса США и Президента США.

Во-вторых, основным заказчиком GPS и WGS-84 по-прежнему является министерство обороны США (DOD) и этим системам DOD и его уполномоченные структуры (они разные) уделяет равноценное и самое пристальное внимание.

В третьих, GPS и WGS-84 – это крупнейшие бизнесы США, находящиеся в руках очень опытного и изощрённого бизнес-сообщества США, имеющего интересы по всему миру.

Остановимся на элементах политики США в отношении WGS-84.

WGS-84 принадлежит Минобороны США, опирается на Наземную опорную сеть (Terrestrial Reference Frame - TRF), включающую 17 пунктов, равномерно размещенных по Земному шару. WGS-84 интегрирована с Геодезической опорной системой 80 (Geodetic Reference System 80 - GRS80), принятой IUGG в декабре 1979 г. на XVII генеральной ассамблее в Канберре, и системой IТRS. WGS-84 признана в качестве стандарта Международной организацией гражданской авиации ИКАО и Международной морской организацией ИМО и внедрена в большинстве стран участниц ИКАО и ИМО, и в том числе в воздушной транспортной системе России и большинства стран бывшего СССР. Полное документированное описание системы WGS-84 регулярно издаётся Министерством обороны США в виде Технического сообщения (Technical report) о системе WGS-84. Третье издание Технического сообщения о системе WGS-84 (TR8350.2) выпущено 4 июля 1997 года Национальным управлением видовой и картографической информации США (НИМА) -National Imagery and Mapping Agency (NIMA). 3 января 2000 г. это Техническое сообщение было переиздано с уведомлением, что «оно было исправлено, чтобы исправить опечатки, найденные в оригинальной печати этого выпуска». Следует отметить, что NIMA, созданное 1 октября 1996 г. года на базе Военного картографического управления (Defense Mapping Agency - DMA) Минобороны США и Центрального управления видовой информации (Central Imagery Office - CIO) ЦРУ США, в 2003 году было преобразовано в Национальное агентство геопространственной разведки США (US National Geospatial-Intelligence Agency - NGA), выполняющее на территории всего Земного шара широкий спектр задач по геопространственной разведке в интересах обороны и экономики США. Все полномочия по WGS-84 перешли от NIMA к NGA. На web-сайте NGA ссылка скрыта опубликованы вышеуказанное Техническое сообщение TR8350.2, Страницы изменений к исходному тексту TR8350.2 и Приложение TR8350.2.

Техническое сообщение TR8350.2 является не единственным официальным документом о системе WGS-84. Например, в ИКАО регулярно издаётся Руководство по Всемирной геодезической системе – 1984 (WGS-84) (последнее 2 издание выпущено в 2002 г.). Есть и другие официальные международные публикации по WGS-84. В отношении координат опорных пунктов указываются две реализации TRF WGS-84: WGS-84(G730) и WGS-84(G873), где G – номер GPS-недели, когда были получены эти уточненные координаты TRF по результатам GPS-наблюдений. Даты ввода этих реализаций TRF: 29 июля 1994 г. и 29 января 1997 года соответственно. Последняя же реализация TRF WGS-84 приведена в Приложении TR8350.2 с обозначением WGS-84(G1150) и датой ввода – 20 января 2002 г. На TRF WGS-84(G1150) остановимся подробнее. В её установлении были использованы три группы станций слежения (monitor stations) системы GPS: станции слежения ВВС США (US Air Force - USAF) и NGA (см. плакат 4), а также (впервые для TRF WGS-84) - станции слежения IGS (см. плакат 5). Координаты 49 станций IGS использовались для контроля координатного решения для TRF. Для этого координаты этих станций IGS в опорной сети ITRF-2000 на эпоху 1997,0 в период сбора информации для проведения координатного решения (14-28 февраля 2001 г.) для TRF были зафиксированы. Обращает на себя внимание то, что в составе этих 49 станций 2 станции находятся на территории Российской Федерации (Звенигород - станция ZVEN, Иркутск - станция IRKT). В целом координатное решение для TRF WGS-84(G1150) его авторами считается согласованным с параметрами ITRF-2000 с точностью порядка 1 см (СКО).

С

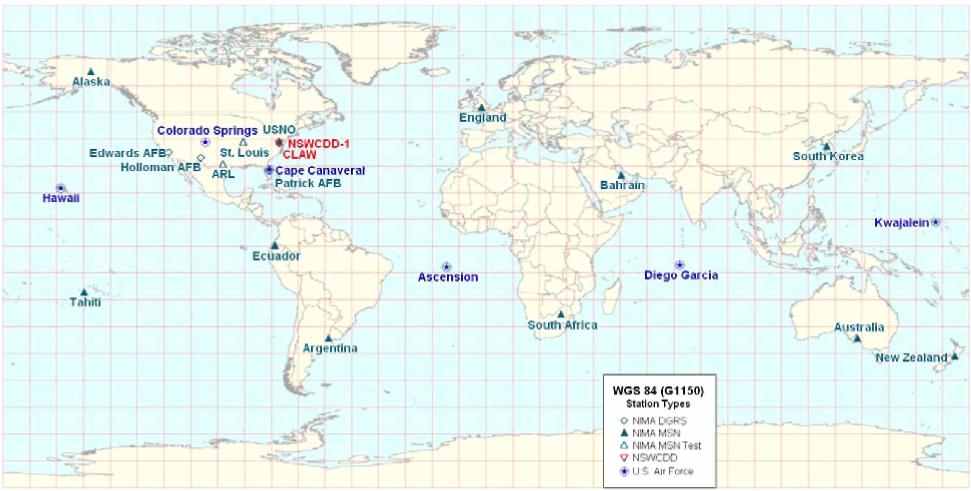

Плакат 4
танции слежения USAF и NGA

С

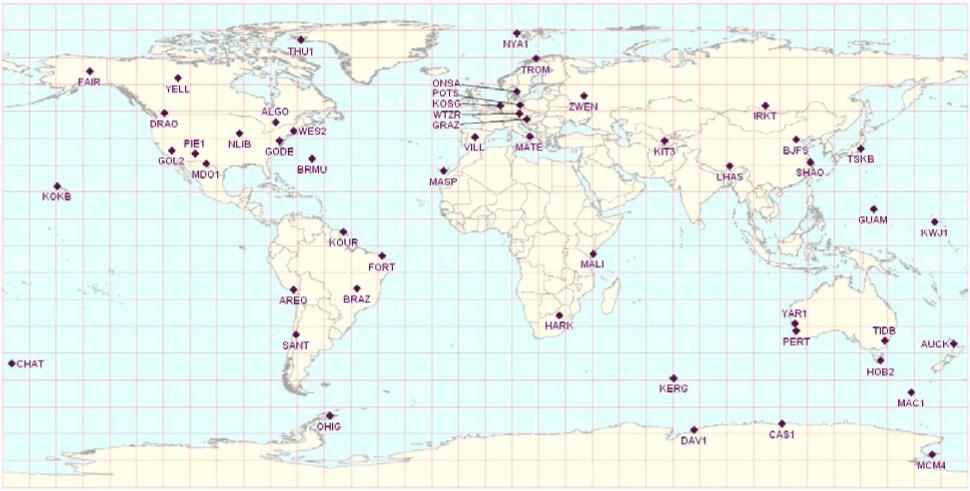

Плакат 5
танции слежения IGS, участвовавшие в координатном решении WGS-84(G1150)

3. Критический анализ планируемых мер по развитию координатной основы

Российской Федерации

В Концепции развития отрасли геодезии и картографии до 2020 года, утвержденной распоряжением Правительства Российской Федерации от 17 декабря 2010 г. №2378-р, (далее Концепции) запланировано создание высокоэффективной государственной системы геодезического обеспечения территорий Российской Федерации, предусматривающей в т.ч. «создание и развитие высокоточной геоцентрической системы координат Российской Федерации, интегрированной с новой международной земной опорной системой ITRS (International terrestrial reference system), для осуществления геодезических и картографических работ, обеспечения орбитальных полетов и решения навигационных задач…». Данная формулировка означает конец почти 20-летнего нежелания Роскартографии (имеется в виду, конечно не вся отрасль, а её руководящее звено) признать, что национальная геоцентрическая система координат должна быть на государственном правовом уровне принята для использования не только для «геодезического обеспечения орбитальных полетов и решения навигационных задач», как это было закреплено в Постановлении Правительства Российской Федерации от 28 июля 2000 г. №568 «Об установлении единых государственных систем координат», но и «для использования при осуществлении геодезических и картографических работ», что в этом же постановлении было закреплено только за Государственной системой геодезических координат 1995 года (СК-95).

Попытаемся ответить на некоторые вопросы, связанные с установлением (пока на уровне Концепции) использования высокоточной геоцентрической системы координат Российской Федерации для осуществления геодезических и картографических работ, что может при определённых условиях означать в перспективе переход всей геодезической и картографической деятельности Российской Федерации на национальную геоцентрическую отсчётную основу (что уже осуществляется во многих странах мира, причём не только «развитых»).

В Российской Федерации геодезическая и картографическая деятельность осуществляется на референцной отсчётной основе, представляющей из себя референц-эллипсоид Красовского, который является отсчётной поверхностью системы СК-95 года (ранее СК-42) с Государственной геодезической сетью (ГГС) и Государственной высотной основы (ГВО) с Государственной нивелирной сетью (Балтийская система высот 1977 г.).

Причины перехода к СК-95/ГГС от СК-42/ГГС понятны и детально рассмотрены в литературе. Однако в нашем случае необходимо подчеркнуть, что ГГС при СК-95 принципиально отличается от ГГС при СК-42 наличием в ней геодезических сетей, координаты пунктов которых получены по наблюдениям спутников, а именно: ГГС при СК-95 объединяет 4 геодезические сети: КГС Минобороны России, созданную в результате наблюдений российских геодезических спутников серии ГЕОИК; доплеровскую геодезическую сеть (ДГС), созданную в результате наблюдений американских навигационно-геодезических спутников серии ТРАНЗИТ; а также «классические» астрономо-геодезическую сеть (АГС) 1 и 2 классов и геодезические сети сгущения (ГСС) 3 и 4 классов. В результате совместного уравнивания этих геодезических сетей координаты пунктов ГГС (особенно на востоке страны) стали существенно точнее, однако СК-95 относительно СК-42 получила значительные линейные и угловые смещения, которые в силу различных причин не могут быть выражены в точных и конечных выражениях. Это и является причиной отсутствия конечных формул (элементов) трансформирования между СК-95 и СК-42.

КГС, как было отмечено выше, закрепляет геоцентрическую систему координат Параметров Земли. При этом геоцентрические координаты точки выражаются в виде ортогональной тройки (
