Приложение 5. Результаты измерений загрязненности воздуха.
При разработке прибора проводились промежуточные контрольные измерения. Приведенные ниже данные представляют собой необработанные ( не нормированные на количество измерений ) результаты измерений суммарной загрязненности воздуха.
В этой части в качестве суммарной загрязненности бралась величина
M1=г-
В этой формуле г –проводимость сенсора в газовой смеси, -проводимость сенсора в эталонной газовой смеси (чистый воздух). Сумма берется по всем точкам термограммы.

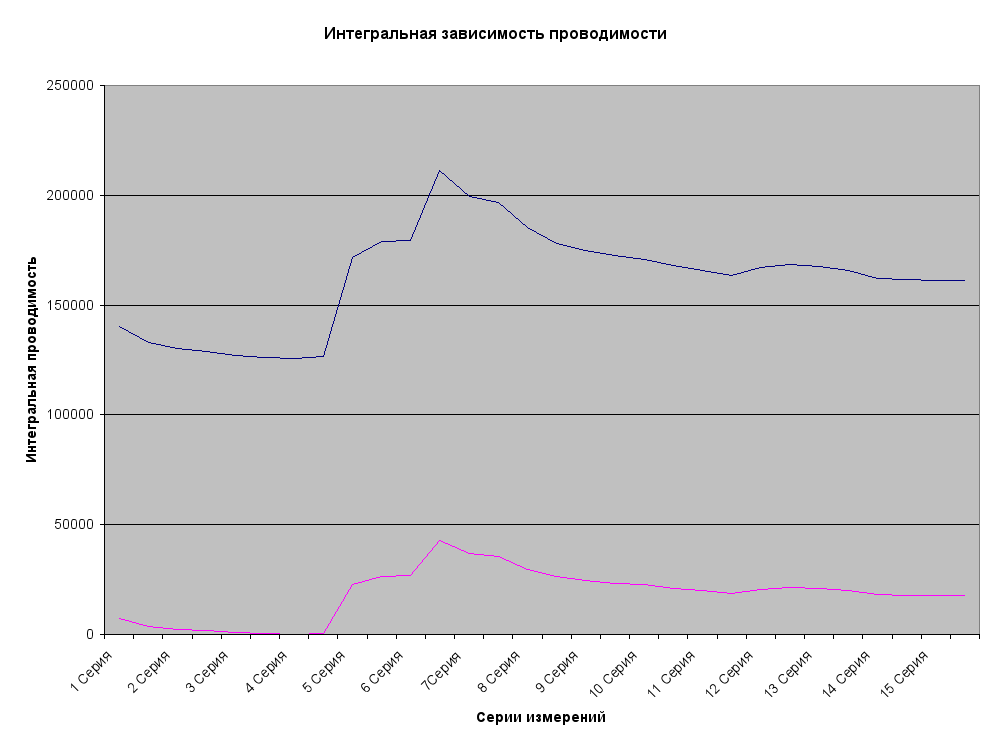

Измерения первоначально проводились в замкнутом объеме с чистым воздухом, затем в воздухе в помещении лаборатории, затем в новь в замкнутом объеме с примесью паров спирта (10ppm). Второй слабый пик на графике соответствует добавлению еще 10ppm паров сприта.
Нижний график представляет собой попытку учесть разнличия между эталонным воздухом и «чистым» воздухом в лаборатории. ( Из верхнего графика вычтена «фоновя» проводимость, обусловленная воздухом в лаборатории. В качестве «чистого» воздуха взят результат измерений, наименее отличающийся от эталонного.)
| Серия | Сумма по 150 точкам за 50 сек | Где | Разность с фоном |
| 1 Серия | 132925 | Замкнутый объем | 7201 |
| | 129303 | Замкнутый объем | 3579 |
| 2 Серия | 128038 | Замкнутый объем | 2314 |
| | 127356 | Замкнутый объем | 1632 |
| 3 Серия | 126468 | Замкнутый объем | 744 |
| | 125979 | Замкнутый объем | 255 |
| 4 Серия | 125724 | Замкнутый объем | 0 |
| | 126081 | Замкнутый объем | 357 |
| 5 Серия | 148656 | снаружи | 22932 |
| | 152352 | снаружи | 26628 |
| 6 Серия | 152472 | снаружи | 26748 |
| | 168452 | снаружи | 42728 |
| 7Серия | 162484 | снаружи | 36760 |
| | 161306 | снаружи | 35582 |
| 8 Серия | 155528 | Замкнутый объем | 29804 |
| | 151928 | Замкнутый объем | 26204 |
| 9 Серия | 150372 | Замкнутый объем | 24648 |
| | 149073 | Замкнутый объем | 23349 |
| 10 Серия | 148267 | Замкнутый объем | 22543 |
| | 146876 | Замкнутый объем | 21152 |
| 11 Серия | 145682 | Замкнутый объем | 19958 |
| | 144619 | Замкнутый объем | 18895 |
| 12 Серия | 146374 | Добавлен спирт | 20650 |
| | 147044 | Добавлен спирт | 21320 |
| 13 Серия | 146699 | Добавлен спирт | 20975 |
| | 145677 | Добавлен спирт | 19953 |
| 14 Серия | 143998 | Добавлен спирт | 18274 |
| | 143611 | Добавлен спирт | 17887 |
| 15 Серия | 143453 | Добавлен спирт | 17729 |
| | 143392 | Добавлен спирт | 17668 |
