ТЕЗИСЫ ЛЕКЦИИ: «Автоматизированный учёт электрической энергии (АСКУЭ) – способ снижения оплаты за потребляемые энергоресурсы » Слайд-1

1. Приборный учёт – инструмент торговли электроэнергией


Слайд-2

Средства расчётного учёта электроэнергии являются инструментом торговли специфическим товаром – электрической энергией. С помощью средств учёта определяются количество электроэнергии, отпущенное продавцом (энергоснабжающей организацией) и принятое покупателем (потребителем электроэнергии).

Электроэнергия, как известно, оплачивается по тарифам, установленным для юридических лиц в соответствии с Декларацией об уровне тарифов на электрическую энергию, отпускаемую республиканскими унитарными предприятиями электроэнергетики ГПО "Белэнерго" для юридических лиц и индивидуальных предпринимателей, ежегодно утверждаемой Министерством экономики. Действующая Декларация была утверждена приказом Департамента ценовой политики Министерства экономики Республики Беларусь от 30.12.2010 №53 и введена в действие с января 2011 г. Слайд-3

Использование потребителем электроэнергии тех, или иных тарифов, по которым он рассчитывается с энергоснабжающей организацией, непосредственно зависит от возможностей установленных у него технических средств учёта. Это ярко продемонстрировано практикой внедрения двухставочного тарифа на электрическую энергию и мощность с основной платой за заявленную мощность. Как известно, введение указанного тарифа в действие в 60-х годах прошлого столетия не сопровождалось модернизацией средств расчётного учёта электроэнергии. Широко применявшиеся в то время индукционные электросчётчики не обеспечивали и сегодня не обеспечивают измерение потребляемой активной мощности, которую предприятие (организация) потребляет в часы суточных максимумов энергосистемы. Контроль заявленной (договорной) мощности как со стороны службы главного энергетика, так и со стороны Энергосбыта весьма затруднён. Слайд-4

Начиная с 1996 года в Республике Беларусь для промышленных и приравненных к ним потребителей стали применяться тарифы на электроэнергию в соответствии с Инструкцией по применению двухставочного и двухставочно-дифференцированного по зонам суток тарифов на активную электрическую мощность и энергию с основной платой за фактическую величину наибольшей потребляемой активной мощности в часы максимальных нагрузок энергосистемы.

В дополнение к существующему двухставочному тарифу с основной платой за величину заявленной мощности, потребляемой предприятием в часы суточных максимумов энергосистемы, указанная Инструкция разрешила применять для промышленных и приравненных к ним потребителей:

- двухставочный тариф с основной платой за фактическую величину наибольшей потребляемой активной мощности в часы максимальных нагрузок энергосистемы;

либо

- двухставочно-дифференцированный по зонам суток тариф (дифтариф).

Слайд-5

Таким образом, в настоящее время промышленным потребителям предоставлено право выбора тарифной системы, по которой они могут рассчитываться за потребляемую электроэнергию. Однако, при этом, потребитель обязан иметь согласованные с энергоснабжающей организацией технические средства, позволяющие обеспечить надлежащий учёт электроэнергии в соответствии с выбранной тарифной системой.

Данные о расчётном учёте электроэнергии и мощности являются основанием для проведения денежных расчётов за поставку товарной продукции между потребителем и энергоснабжающей организацией.

Обращаю внимание, что в первоочередном порядке внедрение дифтарифов и, соответственно, электронного учёта электроэнергии осуществляется в промышленности и у населения. Это связано со структурой электропотребления и влиянием указанных групп потребителей на форму суточного графика нагрузки. Слайд-6

2. В чём выгода от внедрения АСКУЭ?


Если говорить кратко, то выгоду можно найти: Слайд-7

1. для одно-двухсменных предприятий – в переходе на оплату за потребляемую электроэнергию и мощность по двухставочному тарифу с основной платой за фактическую величину наибольшей потребляемой активной мощности в часы максимальных нагрузок энергосистемы;


Величина заявленной предприятием мощности предусматривает, как правило, 5-процентный запас по отношению к фактически потребляемой. В случае перехода на расчёты по двухставочному тарифу с основной платой за фактическую величину наибольшей потребляемой активной мощности, энергоснабжающая организация учитывает разницу в оплате между заявленной и фактически потреблённой мощности при выполнении окончательного расчёта за расчётный период (месяц).

Для небольшого предприятия, заявляющего 925 кВт мощности, разница в оплате за заявленную и за фактическую мощность, потребляемую в часы суточных максимумов, составляет:

δП = (_ )×а = (925-881,2) × 42920,9 = 1 879 935,4 руб,


где а = 42 920,9 руб/кВт – основная ставка двухставочного тарифа (плата за мощность).

С учётом НДС: 2 255 922,48 руб.

Таким образом, не меняя режим электропотребления, после внедрения АСКУЭ только за счёт перехода на оплату фактически потребляемой мощности завод снизил размер оплаты за потребляемую мощность на 2 255 922,48 рублей в месяц.

Годовая экономия составила 27 071 069,76 рублей.

Слайд-8

2. для трёхсменных предприятий - в переходе на оплату за потребляемую электроэнергию и мощность по двухставочно-дифференцированному по зонам суток тарифу (дифтарифу);


В соответствии с Инструкцией, сутки разбиваются на тарифные зоны, в которых применяются тарифные коэффициенты:

для месяца с количеством дней 31

k_н=0,7830;

k_ПП=1,0

k_п = 2,0849.

К примеру, для небольшого предприятия с ровным суточным графиком нагрузки разница в сумме фактической оплаты (по двухставочному тарифу с основной платой за заявленную мощность), которую завод произвёл в марте 2011 г. за потреблённые электрическую энергию и мощность, и сумме, рассчитанной исходя из условия перехода на двухставочно-дифференцированный тариф составила 8 918 229,66 руб.

Таким образом, не меняя режим электропотребления после внедрения АСКУЭ только за счёт перехода на расчёты по дифтарифам завод снизил размер оплаты за потребляемую мощность на 8 918 229,66 рублей в месяц.

Годовая экономия составила 107 018 755,92 рублей.

Слайд-9

3. для предприятий с территориально рассредоточенными подразделениями, имеющими питающие центры в виде трансформаторных подстанций небольшой мощности (до 750 кВА) – в преходе с одноставочного тарифа на двухставочный с основной платой за фактическую величину наибольшей потребляемой активной мощности в часы максимальных нагрузок энергосистемы;


Такая ситуация актуальна, например, для строительных организаций, имеющих в пределах города (района) стройплощадки.

Можно также рассматривать целесообразность применения этого варианта для автозаправочных станций в пределах территории, обслуживаемой одним межрайонным отделением филиала Энергосбыт.

Указанные объекты имеют, как правило, небольшую присоединённую электрическую мощность (до 750 кВА), что позволяет их относить ко второй тарифной группе.

После внедрения АСКУЭ на всех указанных объектах появляется возможность измерять совмещённую активную мощность, потребляемую в часы суточных максимумов нагрузки энергосистемы. Это позволит заключить единый договор электроснабжения для всей группы объектов, а так как их суммарная присоединённая мощность станет больше чем 750 кВА, то появляется возможность перейти на расчёты за потребляемую электроэнергию и мощность по двухставочному тарифу с основной платой за фактическую величину наибольшей потребляемой активной мощности в часы максимальных нагрузок энергосистемы.

В случае, если территориально рассредоточенные объекты имеют присоединённую электрическую мощность свыше 750 кВА и относятся к первой тарифной группе, дополнительный экономический эффект от внедрения АСКУЭ может быть достигнут за счёт маневра заявленными мощностями.

Слайд-10

4. для предприятий-двухставочников с большим количеством субабонентов (арендаторов), которые потребляют значительную долю заявленной мощности в часы суточных максимумов – в возможности взыскивать с них часть оплаты за потребляемую мощность пропорционально величине потребления.


В этом случае у предприятия (основного абонента энергосистемы) после внедрения АСКУЭ появляется возможность фиксировать участие каждого субабонента в потреблении совмещённой активной мощности в часы суточных максимумов и взимать с них оплату пропорционально этому участию. Таким образом, если без АСКУЭ предприятие оплачивало всю потребляемую им и его субабонентами мощность, то АСКУЭ становится инструментом, позволяющим организовать цивилизованные расчёты за потребляемую мощность и энергию.

Слайд-11

Специалисты РУП «БЕЛТЭИ» подготовят ТЭО внедрения АСКУЭ для конкретного предприятия (организации).

Контактные телефоны: (017) 306-52-45; т/факс (017) 200-41-29

3. АСКУЭ – инструмент учёта реактивной энергии.


Слайд-12

Основным документом, определяющим перспективы тарифной политики в ближайшей перспективе, является Стратегия развития энергетического потенциала Республики Беларусь, утверждённая постановлением Совета Министров Республики Беларусь от 9 августа 2010 г. №1180

В указанном документе в разделе «Направления ценовой и тарифной политики» обозначены основные направления совершенствования тарифной политики:

1.
   Внедрение тарифов, дифференцированных по точкам подключения потребителя к электросети, с последующим формированием их по уровням напряжения.

2. Переход на расчёты с потребителями по тарифам, дифференцированным по зонам суток.

3. Формирование оптимального соотношения между ставками двухставочного тарифа, а также между двухставочным и одноставочным тарифом.

4. Формирование и установление тарифов на электроэнергию по видам деятельности (тарифов на генерацию, передачу, распределение и сбыт).

5. Поэтапная ликвидация к 2014 году перекрёстного субсидирования в тарифах на электроэнергию.

6. Введение платы за компенсацию реактивной мощности.


Министерство энергетики завершает работу по согласованию Инструкции о порядке расчётов потребителей электрической энергии с энергоснабжающими организациями за принимаемую в дневной и выдаваемую в ночной зонах суток реактивную энергию.

Проект Инструкции предполагает контроль за потреблением и генерацией потребителями реактивной мощности и взыскание оплаты только в определённые часы суток, что можно реализовать только при наличии на предприятии расчётной АСКУЭ. В случае отсутствия АСКУЭ оплата взыскивается за всю потребляемую и генерируемую потребителями реактивную энергию, независимо от времени, когда она была потреблена (генерирована).

Инструкция распространяется на энергоснабжающие организации и потребителей электрической энергии (абонентов), имеющих присоединенную мощность 250 кВ∙А и выше или разрешенную к использованию (в соответствии с техническими условиями на присоединение электроустановок потребителей к сетям энергоснабжающих организаций) активную мощность 100 кВт и выше, относящихся к следующим тарифным группам:

промышленные и приравненные к ним потребители;

электрифицированный железнодорожный транспорт (электротяга);

электрифицированный городской транспорт (электротяга);

непромышленные потребители;

производственные нужды сельскохозяйственных потребителей.

Таким образом, в ближайшем будущем появится дополнительный стимул к созданию АСКУЭ, которая существенно снизит платежи за реактивную мощность.

4. Новые подходы РУП «БЕЛТЭИ» к внедрению АСКУЭ.


Слайд-13

В РУП «БЕЛТЭИ» разработаны новые подходы к внедрению АСКУЭ на объектах электроснабжения промышленных и других потребителей, которые основаны на принципах самоокупаемости и применения современных финансовых инструментов. Предлагаем один из трёх вариантов заключения договора на создание АСКУЭ:

І вариант: Классический вариант создания АСКУЭ предприятия (организации) с перезаключением договора электроснабжения, в котором будут предусмотрены расчёты за фактически потребляемую мощность в часы суточных максимумов нагрузки.

Справочно: Разность в оплате за заявленную и фактически потреблённую в часы суточных максимумов нагрузки мощность – весьма существенна и позволяет в течение года окупить затраты на создание на предприятии АСКУЭ.

ІІ вариант: Для предприятий и организаций, у которых имеются проблемы с выделением финансовых средств на покупку необходимого оборудования АСКУЭ.

Для снижения финансовой нагрузки на предприятие (организацию) РУП «БелТЭИ» готово оказать содействие по приобретению оборудования АСКУЭ в лизинг со сроком его действия 1 год.

Условием заключения договора лизинга является заключение с РУП «БелТЭИ» договора на выполнение проектных, монтажных и наладочных работ, обучение персонала заказчика.

ІІІ вариант: Для производственных объединений, организаций с широкой сетью территориально распределённых подразделений и филиалов, органов государственного и хозяйственного управления (концернов и министерств).

В целях создания дополнительного экономического механизма стимулирования энергосбережения и снижения затрат на приобретение для подразделений (филиалов) оборудования с аналогичными функциями РУП «БЕЛТЭИ» предлагает организовать на своей базе центр сбора информации по расчётному учёту электроэнергии и других видов энергоносителей.

Мы обеспечим создание, метрологическую аттестацию и техническое сопровождение всего комплекса оборудования АСКУЭ, в состав которого будут включены расчётные электросчётчики десятков и сотен предприятий и организаций.

5. Элементарное представление об АСКУЭ.


Слайд-14

Автоматизированная система контроля и учёта электроэнергии (АСКУЭ) – это автоматизированная информационно-измерительная система, содержащая технические и программные средства для измерения, передачи, хранения, накопления, обработки, анализа, отображения, документирования и распространения результатов потребления электроэнергии в территориально распределенных точках учета (измерения), расположенных на объектах энергосистемы и (или) потребителей электроэнергии.

Говоря простым языком, АСКУЭ состоит из двух частей:

- измерительная часть, которая обеспечивает точный учёт потреблённой электроэнергии в целом и по тарифным зонам, а также осуществляет измерение потребляемой мощности и других параметров электросети для коммерческих расчётов и контроля за режимом электропотребления;

- информационная часть, которая преобразует результаты измерений в цифровые величины и выполняет с этими величинами необходимые расчёты, хранит их в своей памяти, передаёт по каналам связи на верхний уровень (диспетчерская ЖЭС, энергосбыт, АРМ главного энергетика предприятия) и обеспечивает отображение на экране компьютера в виде согласованных выходных форм.

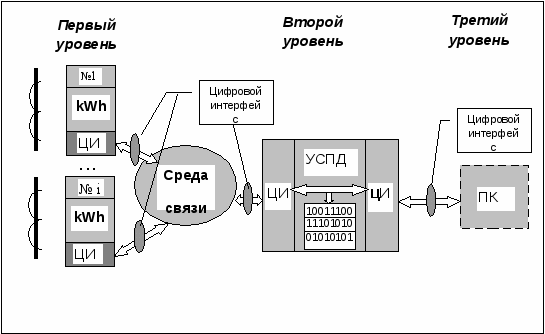

Любая АСКУЭ, как правило, имеет три уровня:

а) первый, или нижний уровень, на котором (при необходимости) устанавливаются масштабные преобразователи – измерительные трансформаторы тока и напряжения и электронные электросчетчики;

б) второй, или промежуточный уровень, на котором (при необходимости) устанавливается устройство сбора и передачи данных – УСПД;

в) третий, или верхний уровень, на котором (при необходимости) устанавливается компьютер с программным обеспечением АСКУЭ.


Современные АСКУЭ предприятий обеспечивают измерение, обработку, хранение и транспорт информации об отпущенных потребителям энергии и мощности (активной и реактивной). С их помощью обеспечивается также ежесуточный контроль электропотребления предприятием и его подразделениями, что позволяет проводить анализ электропотребления и оценивать эффективность проводимых энергосберегающих мероприятий.

Слайд-15

СПАСИБО ЗА ВНИМАНИЕ
