Проектирование базы данных

Учебное пособие

Введение

Базы данных предназначены для хранения и обработки большого количества однородной информации, которая может представлять собой, например, сведения о сотрудниках университета, справочник лекарственных средств, результаты измерения температуры, давления и влажности в течение года, сведения о банковских вкладах, список счетов для оплаты телефонных переговоров и т. д.

Идея использовать компьютер для накопления и обработки больших объемов информации появилась почти сразу после его создания. Одновременно с развитием компьютерной техники развивалась и теория баз данных, изменялись структура представления информации, хранения данных на физических носителях, методы доступа и обработки данных. В результате появились модели баз данных, методики проектирования баз данных, специальное программное обеспечение для работы с базами данных, называемое системой управления базами данных, языки баз данных.

Системы управления базами данных (СУБД) реализуют хранение данных в соответствии с одной или несколькими моделями данных, выполнение стандартных операций обработки данных, таких как внесение новой информации или корректировка уже введенной, поиск данных, удовлетворяющих заданным критериям, упорядочение данных и другие, а также поддерживают один или несколько языков баз данных.

Наиболее популярными сейчас являются реляционные СУБД, в которых данные хранятся в реляционных таблицах, и для них разработан стандарт языка обработки – SQL (термин «реляционная» будет пояснен далее в тексте пособия), поэтому пособие ориентировано именно на реляционные базы данных. В пособии рассмотрены следующие темы: уровни представления информации, построение инфологической модели данных, реляционная модель данных и основы реляционной алгебры, теория нормализации, пример проектирования базы данных для конкретной предметной области.

1. Этапы проектирования базы данных

В базе данных обычно хранится информация из некоторой сферы деятельности, например, данные по отгрузке готовых изделий со склада, или по успеваемости студентов факультета, или по оплате телефонных разговоров и т. п. Эту сферу деятельности мы будем называть предметной областью. Таким образом, база данных будет содержать информацию из предметной области, которую необходимо хранить и обрабатывать с помощью компьютера.

База данных представляет собой структурированный набор данных, поэтому без специальной предварительной подготовки информацию в той форме, в которой мы ее обычно получаем, воспринимаем, передаем, нельзя представить в памяти компьютера и обрабатывать по формальным алгоритмам, реализованным в виде программ. Чтобы компьютерная обработка (хранение, сортировка, поиск и т. д.) стала возможной, информацию необходимо структурировать по определенным правилам.

В результате развития концепций баз данных были выделены три уровня представления информации: инфологический, даталогический и физический. На каждом уровне проводится структуризация информации таким образом, чтобы на третьем уровне информация могла быть представлена в виде структур данных, реализуемых в памяти ЭВМ.

На первом уровне, который называется инфологическим, определяется, какая информация о предметной области будет храниться и обрабатываться в компьютере, и в результате исследования предметной области строится ее инфологическая модель. Информация в инфологической модели представляется вне зависимости от того, какие программные и технические средства будут использованы в дальнейшем для ее хранения и обработки. На этом уровне предметная область описывается в терминах классов объектов и их взаимосвязей, которые являются понятными конечным пользователям и людям, работающим в предметной области, не знакомым с принципами организации баз данных.

На втором уровне, который называется даталогическим, или концептуальным, информация представляется в виде данных и логических связей между данными вне зависимости от того, что представляют собой данные и какие технические средства будут использованы для хранения данных, но с учетом программных средств (СУБД). Существует несколько видов даталогических моделей данных: сетевая, иерархическая, реляционная, объектная и другие.

На третьем, физическом, уровне определяется, как и где на физическом носителе будут храниться данные.

Для представления информации о предметной области с точки зре­ния одного конкретного пользователя или группы пользователей мо­гут быть построены внешние модели первого и второго уровней, т. е. инфологические и даталогические.

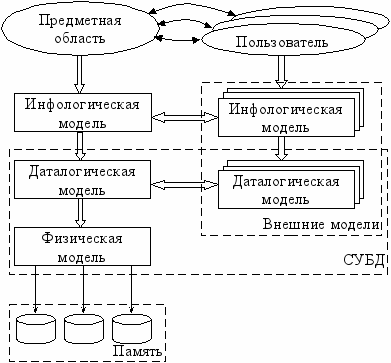

На рисунке ниже отражена взаимосвязь моделей представления информации.




Информация о предметной области, с которой работают пользователи, отображается сначала в инфологической модели, затем в даталогической и, наконец, в физической модели. Представления отдельных пользователей оформляются внешними инфологическими и даталогическими моделями. Здесь нужно обратить внимание на то, что внешние модели должны быть обязательно согласованы с соответствующими инфологической и даталогической моделями. Это означает, что они ни в коем случае не дополняют соответствующие модели, а являются их проекцией на уровень заинтересованности отдельного пользователя в информации.

Даталогические и физическая модели непосредственно реализуются в СУБД.

Физическая модель определяет структуру хранения данных на физических носителях.

Замечания

1.
   Обычно процесс построения моделей не является строго линейным. На любом шаге проектирования возможно возвращение к предыдущему этапу и исправление ранее построенной модели.

2. Построение внешних моделей может выполняться как параллельно с построением других моделей, так и после окончания построения всех моделей. Главное требование к внешним моделям заключается в том, что внешние модели должны быть согласованы с инфологической и кон­цеп­туальной (даталогической) моделью данных, т. е. яв­ляться частью этих моделей, но никак не дополнением к ним.
