Лекция №

Дата:

Раздел: «Электродинамика».



Преподаватель: Сычева Е.В.






Электродинамика

Электрический заряд

В состоянии покоя
При равномерном движении
При равнопеременном движении

Электростатика
Постоянный ток.

Магнитные явления.
Переменный ток. Электромагнетизм.



Электризация тел
Электризация - это совершение над телами такой работы, после которой они приобретают свойство взаимодействовать друг с другом (притягиваться или отталкиваться).

Взаимодействие зарядов.
Существует два вида электрических зарядов, условно называемых положительными и отрицательными.

Одноименные заряды отталкиваются, разноименные притягиваются.

Два вида электрического заряда.
В случае недостатка электронов тело приобретает положительный заряд.

В случае избытка электронов тело приобретает отрицательный заряд.

Закон сохранения заряда
Алгебраическая сумма зарядов электрически замкнутой системы есть величина неизменная.


Электрическое поле
Особый вид материи, который существует реально, независимо от нас, от наших знаний о нем. Существует вокруг тел или частиц, обладающих электрическим зарядом, а также в свободном виде в электромагнитных волнах.

Свойства электрического поля:
  1. Электрическое поле не ограничено в пространстве;
  2. Электрическое поле действует на находящиеся в нём заряды с некоторой силой, зависящей от расстояния до порождающего поле заряда;
  3. Электрическое поле создаётся только электрическими зарядами;
  4. Поля налагаются (электрические поля взаимопроникаемы);
  5. Поле не меняется со временем;
  6. В электрическом поле светятся инертные газы (неон, аргон, криптон).



формула
Характеристика величины: название,

обозначение,

единицы измерения
Чертежи



Закон Кулона: Сила взаимодействия двух точечных неподвижных заряженных тел в вакууме прямо пропорциональна произведению модулей зарядов и обратно пропорциональна квадрату расстояния между ними.




F - сила (Н); k - коэффициент пропорциональности

q1,q2 - заряды по модулю (Кл);

r - расстояние между зарядами (м).




Проводники
Диэлектрики

Имеют электрически заряженные частицы, способные перемещаться под действием внешнего электрического поля
Не проводят электрический ток.

Примеры:

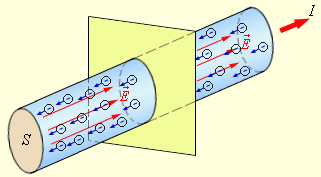

Электрический ток
Упорядоченное движение заряженных частиц

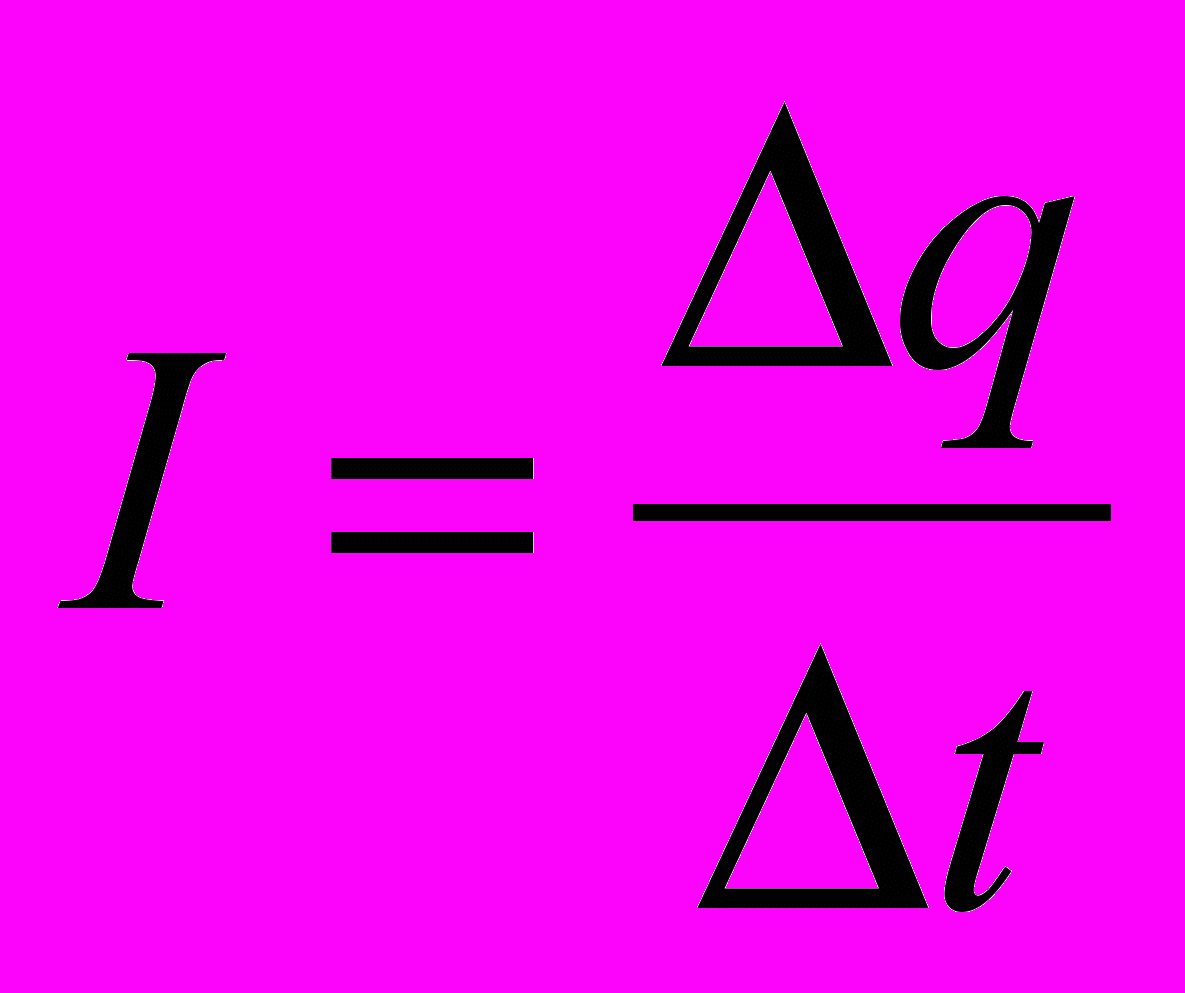

Сила тока

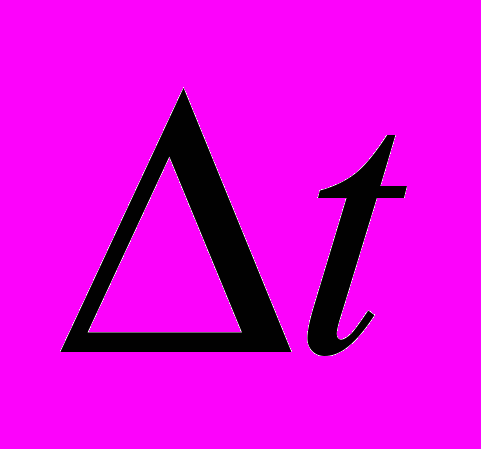

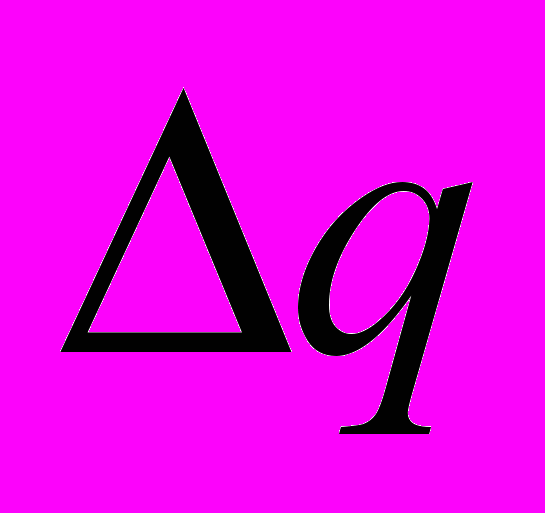

Отношение заряда , переносимого через поперечное сечение проводника, за малый промежуток времени , к этому промежутку времени.

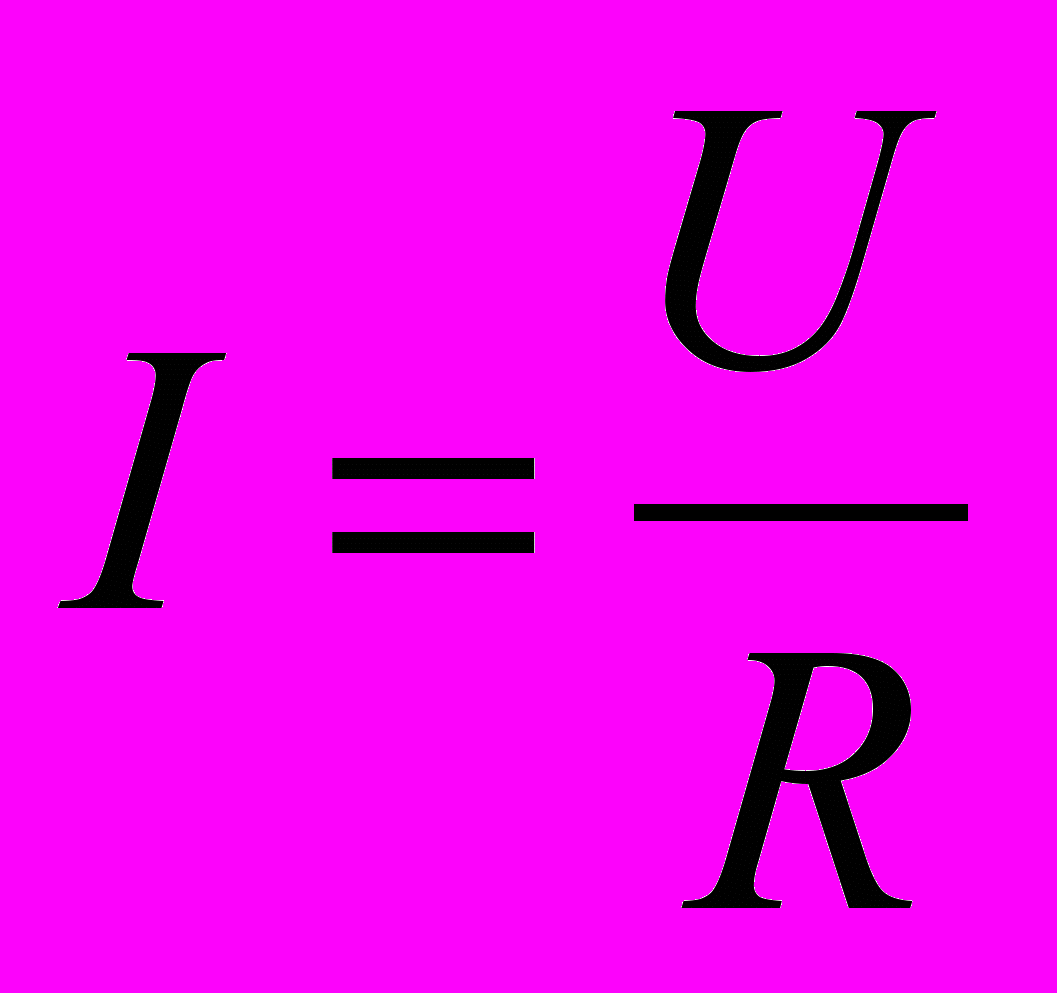

Закон Ома для участка цепи
Сила тока прямо пропорциональна приложенному напряжению U и обратно пропорциональна сопротивлению проводника R :

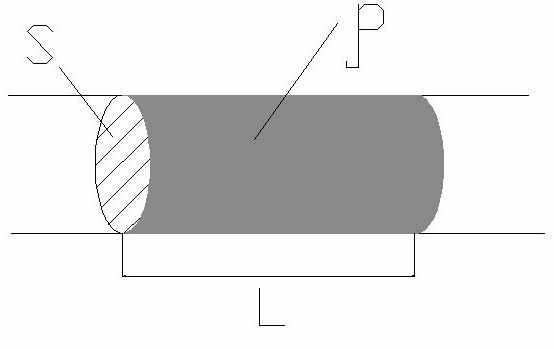

Сопротивление
Характеристика проводника, которая зависит от его удельного сопротивления вещества, длины, площади сечения участка.

Напряжение
Отношение работы сил электрического поля при перемещении заряда из одной точки в другую к величине заряда.

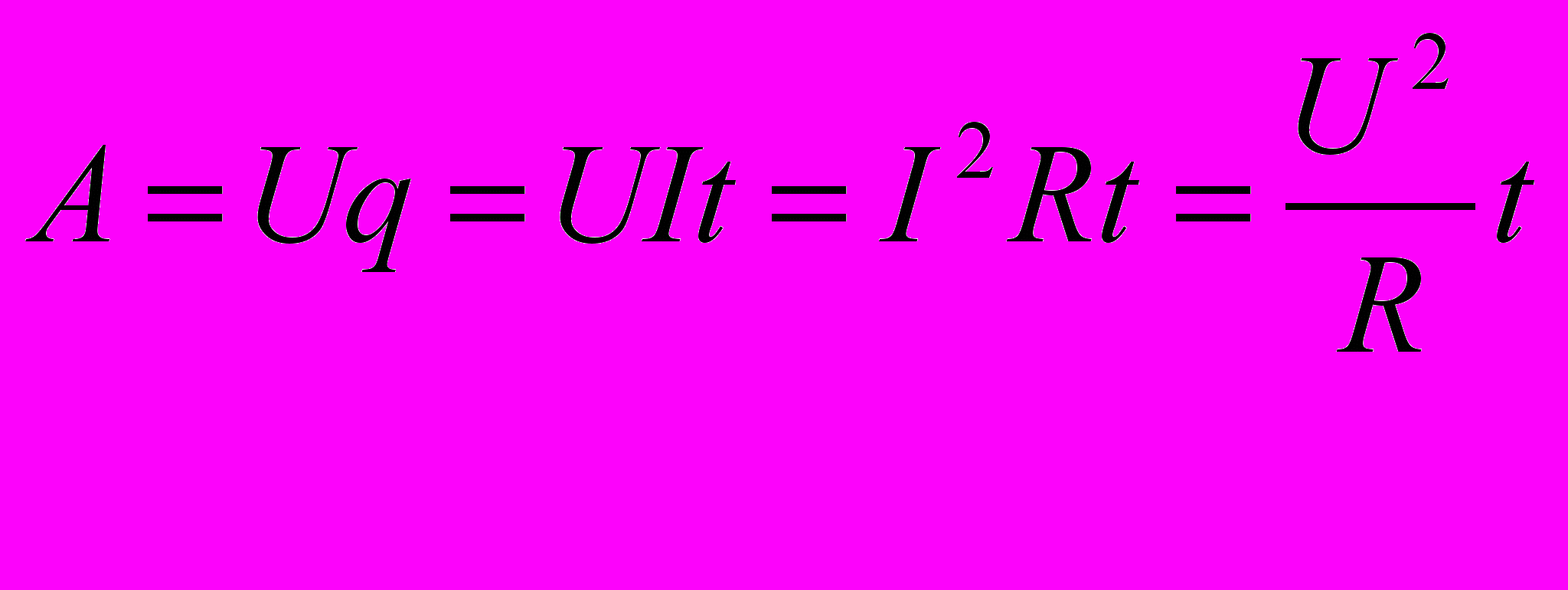

Работа электрического тока

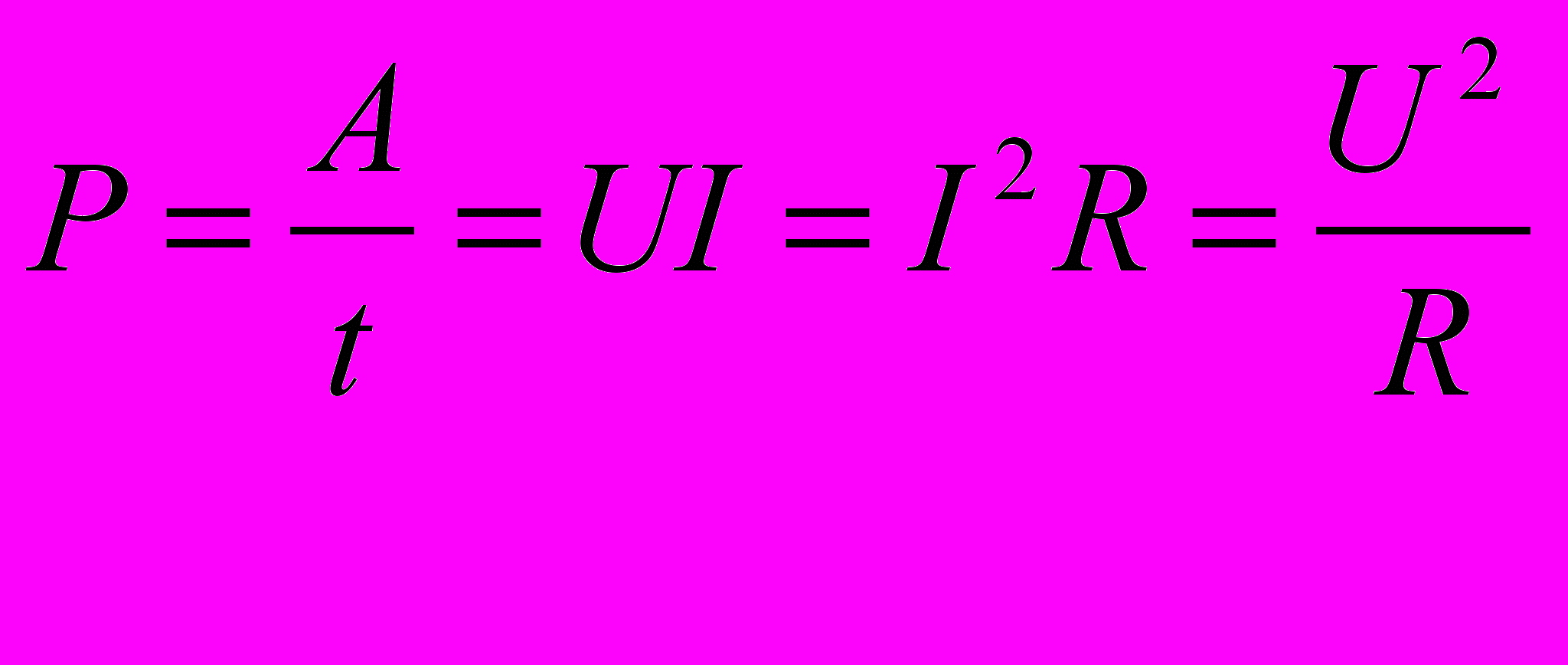

Мощность электрического тока









формула
Характеристика величины:

обозначение,

название,

единицы измерения
Чертежи






I - сила тока (А);

Δq - заряд (Кл);

Δt - интервал времени (с).







I - сила тока (А);

e - модуль заряда электрона;

n - количество зарядов;

Δl - изменение длины (м);

Δt - изменение времени (с).







I - сила тока (А);

U - напряжение (В);

R - сопротивление (Ом).

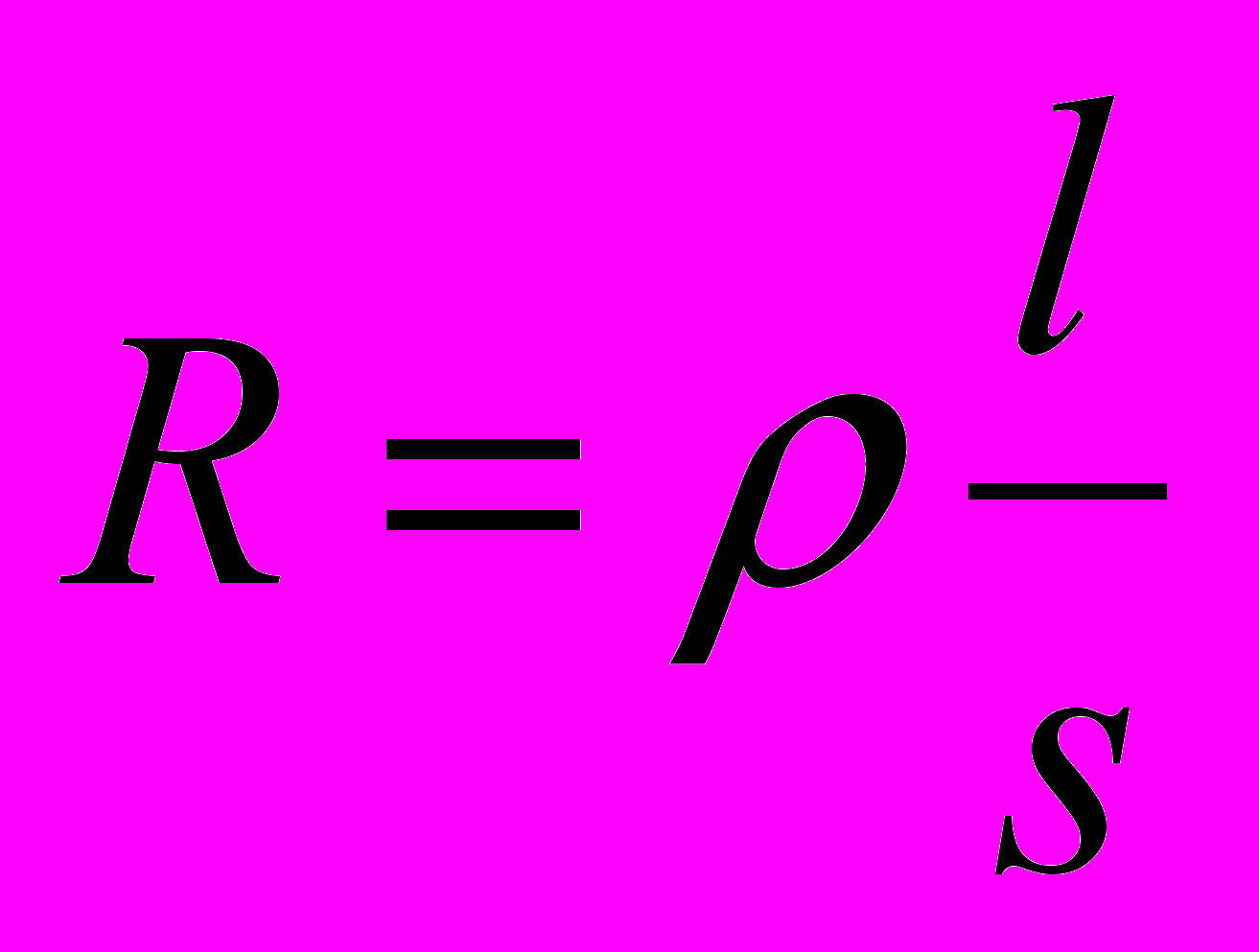

R - сопротивление (Ом);

ρ - удельное сопротивление проводника (Ом* м/ мм2);

l - длина (м);

s - площадь (мм2).








Типы соединения
проводников

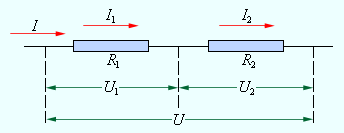

Последовательное соединение

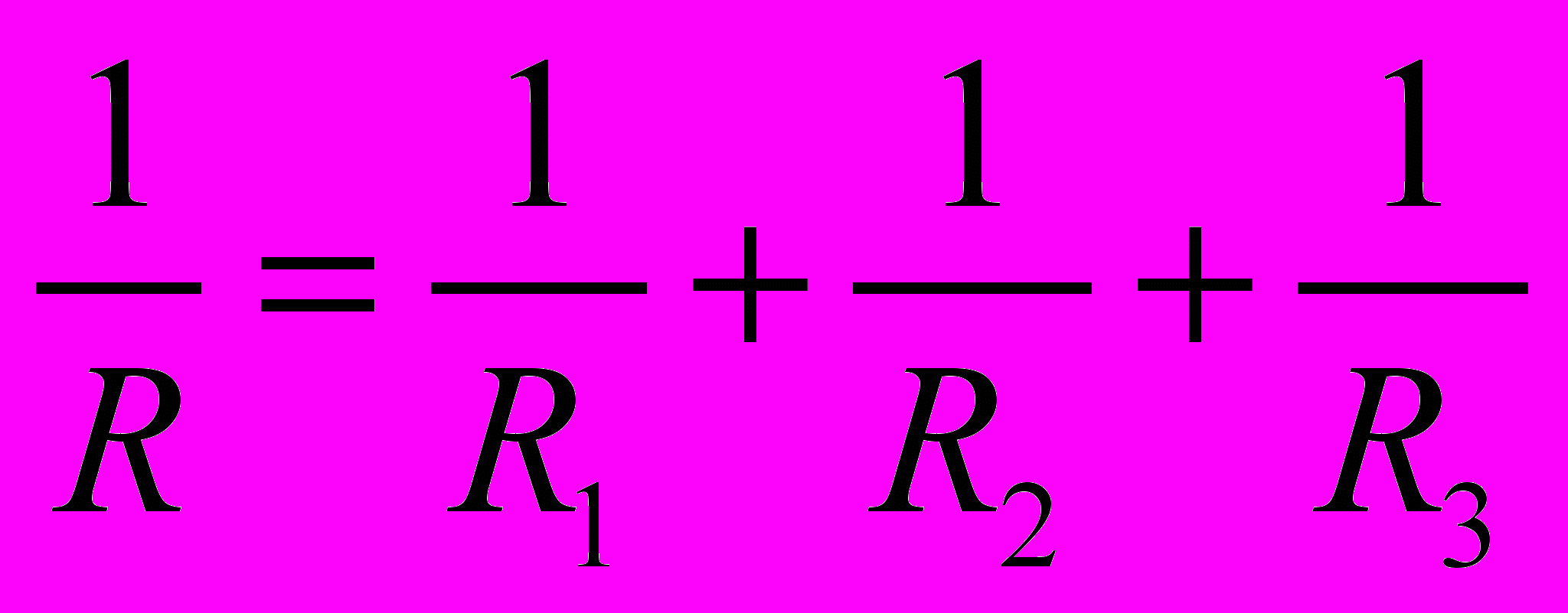

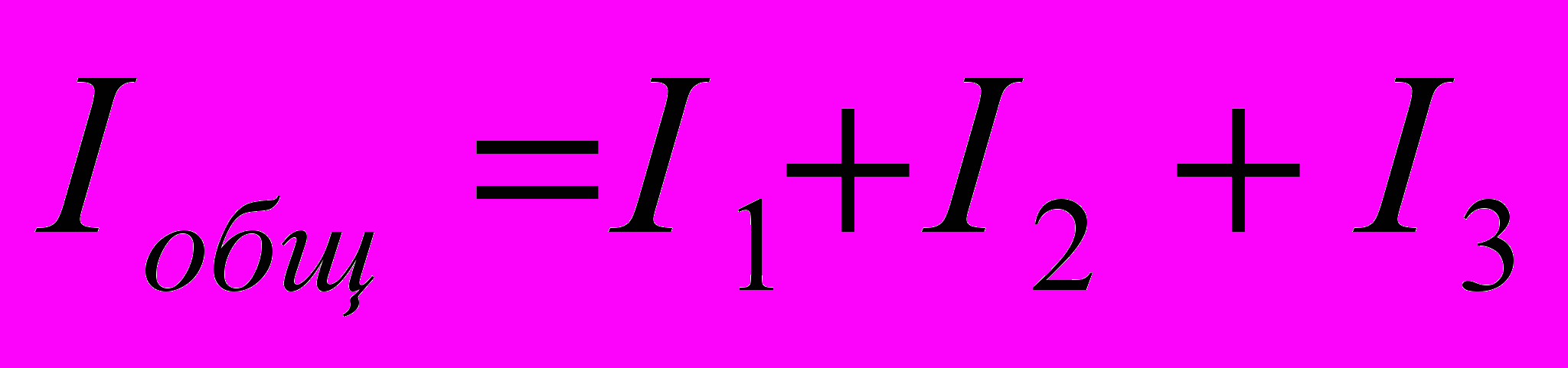

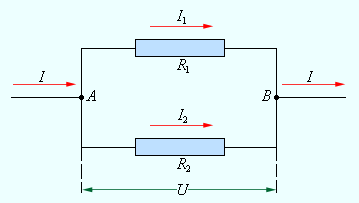

Параллельное соединение

схема

соедине-ния

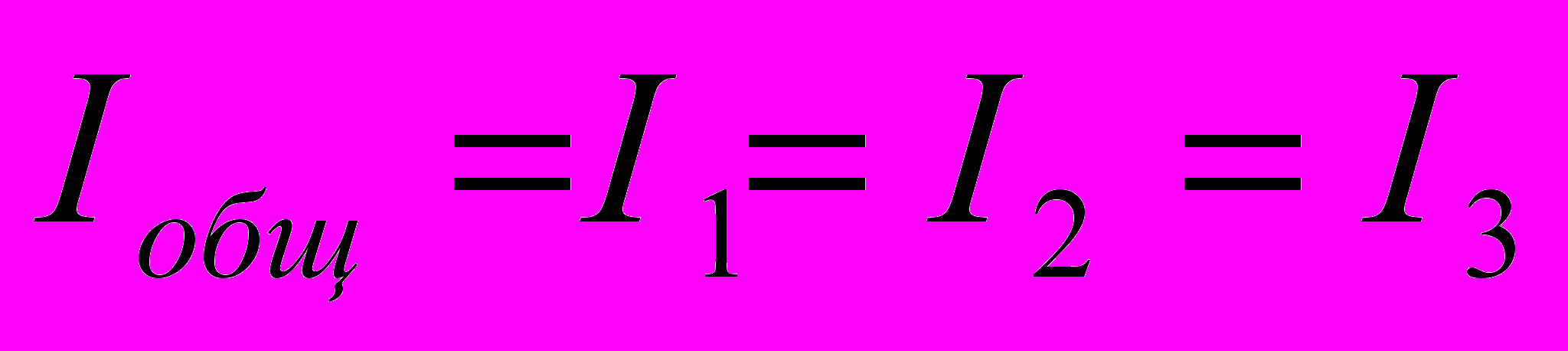

сила тока

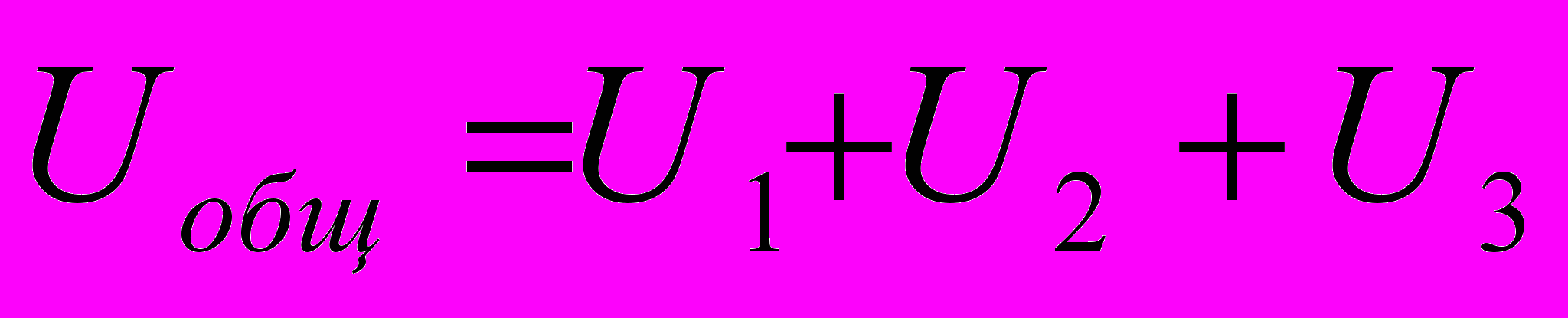

напря-жение

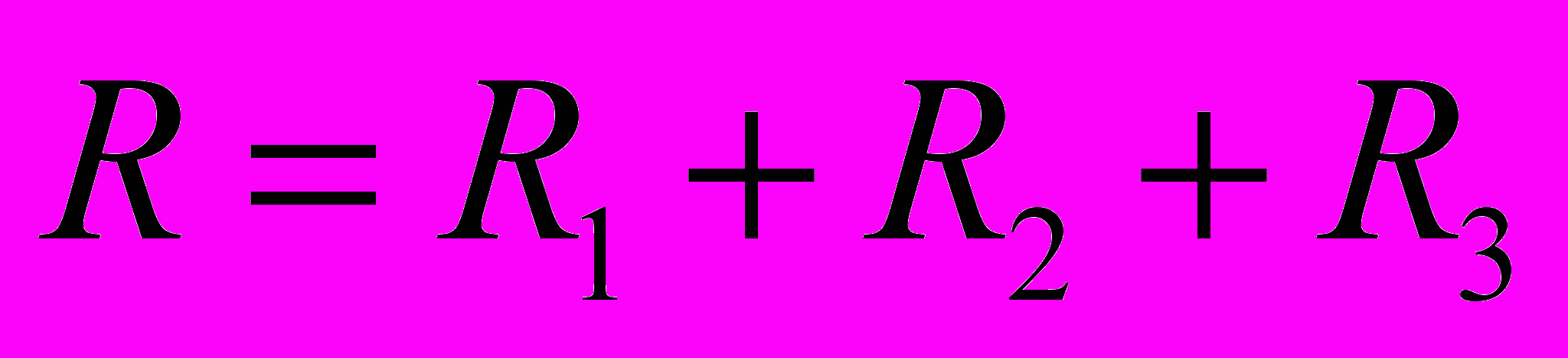

сопротив-ление
