Труды - табурет
Оглавление.
1) Осознание проблемной области2
2) Выбор изготовляемого изделия.3
3) Планирование работы.4
4) Выработка идеи....................5
5) Выбора материала6
6) Правила техники безопасности..7
7) Последовательность изготовления изделияЕЕ..8-9
8) Экономическое обоснование.10
9) Контроль качества11
10) Вывод.12
Осознание проблемной области.
На роках технического труда мы должны выполнить творческий проект.
Решая проблему выбора темы, я основывался на изделия. Я мею работать с деревом и станком СТД-120.
Выявление конкретной потребности.
Прежде чем определится с конкретным изделием, я провожу такое исследование.
|
№ п/п |
Изделия |
Необходимость |
Материальные затраты |
Технические возможности |
Мое умение |
Затраты времени |
|
1 |
Нарды |
<- |
<+ |
<- |
+ |
- |
|
2 |
Полка |
<- |
<+ |
<- |
+ |
+ |
|
3 |
Столик под телефон |
<+ |
<+ |
<- |
+ |
- |
|
4 |
Табурет |
<+ |
<+ |
<+ |
+ |
+ |
Выбор изготовляемого изделия.
В результате я решил изготовить табурет, так как у меня имеются все необходимые материалы, навыки в работе и это не требует длительных затрат времени. Кроме того эта вещь необходима в моей комнате.
К своему изделию я предъявляю ряд требований:
- табурет должен быть интересным;
- изделие должно быть качественным;
- конструкция должна быть эстетичной, добной и дешевой;
- табурет должен быть легок в изготовлении.
Планирование работы.
Дальше я привожу анализ предстоящей деятельности, т.е. составляю схему обдумывания.
Экономический расчет
Время Инструменты
Самооценк Табурет Материал
Чертёж Дизайн
Техническая безопасность
Выработка идеи.

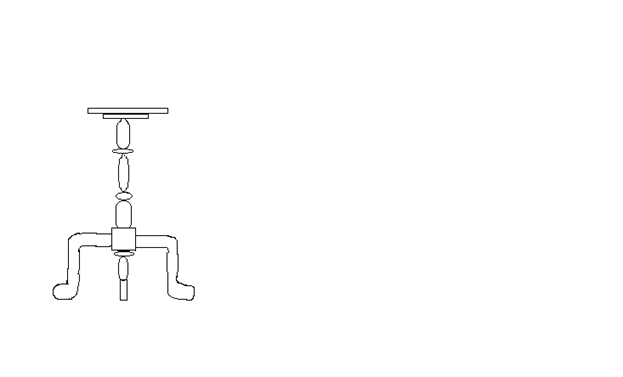

В первую очередь я решаю проблему дизайна: выбираю форму и размер изделия, цветовое решение.
<№1 <№2
анализируя предложенные модели я остановился на варианте№2.
Такой табурет очень добен и украсит мою комнату.
Выбора материала.
Для ножек я выбрал сосну. А для крышки я выбрал ДСП.
Береза
 |
ДСП
Древесин Сосна
Кедр
Выбор инструментов, приспособлений, оборудования.
Для изготовления табурета мне необходимо:
1) Деревообрабатывающий станок;
2) Циркулярный станок;
3) Рубанок;
4) Напильник;
5) Стамеска;
6) Сверлильный станок;
7) Резак;
8) Наждачная бумага.
Правила техники безопасности:
1)При работе на токарном станке.
 |
 |
Очки
Фартук
Токарный станок
2)При работе на циркулярном станке
Доску вести от себя
Очки
Не подносить руки близко к - циркулярному диску
Последовательность изготовления изделия.
Изготовление табурета я осуществляю в соответствии с технологической картой.
|
Последовательность изготовления |
Графическое изображение |
Инструменты и приспособления |
|
1)Выбор заготовки на крышку |
|
Линейка, карандаш,ножовка |
|
2)Нанесение линий разметки |
|
Циркуль,карандаш |
|
3)Выпиливание по линиям разметки |
|
Циркулярный станок |
|
4)Обработка крышки |
|
Напильник, наждачная бумага |
|
5)Выбор заготовки на цилиндрические ножки |
4 штуки |
Линейка, карандаш,ножовка |
|
6)Нахождение центров ножек |
|
Карандаш, линейка,гвоздь |
|
7)Стачивание глов |
|
Рубанок |
|
8)Установка на станок |
|
|
|
9) Нанисение линий разметки |
|
Карандаш, линейка |
|
10)Обработка полиниям разметки |
|
Стамеска, наждачная бумага |
|
11)Выбор заготовок на поперечные ножки |
4 штуки |
Линейка, карандаш,ножовка |
|
12)Нохождение центров |
|
Карандаш, линейка,гвоздь |
|
13)Стачивание глов |
|
Рубанок |
|
14)Установка на станок |
|
|
|
15) Нанисение линий разметки |
|
Карандаш, линейка |
|
16)Обработка полиниям разметки |
|
Стамеска, наждачная бумага |
|
17)Сверления отверстий в крышке для ножек |
|
Сверлильный станок |
|
18)Сверление отверстий в главных ножках для поперечных |
|
Сверлильный станок |
|
19)Сборка изделия |
|
|
|
20)Лакировка изделия |
|
Кисть, лак |
В процессе выполнения работы я пользуюсь технологической картой, граффическмми изображениями, консультируюсь с чителем технического труда.
Экономическое обоснование.
|
Материалы |
Цена |
Количество |
Стоимость |
|
Древесина(брус) |
б/у |
8 брусков |
- |
|
ДСП |
б/у |
1 небольшой лист |
- |
|
Лак |
57 руб. |
1шт. |
57 руб. |
|
Кисть |
7 руб. |
1 шт. |
7 руб. |
|
Наждачная бумага |
4 руб. |
3 шт. |
12 руб |
Цена бруса 5х5 2руб. длинной 5 см.
У меня в общем 8 брусков составляют
264 см.
это составляет примерно от длинны одного покупного бруса.
Поэтому, для того чтобы знать какую сумму денег я потратил бы на брус я
2руб. делю на 19 и получаю что я бы потратил около 105 руб.
На 1 неболшой лист ДВП я потратил бы около 50 руб.
Также я должен потратить на лак, кисть и наждачную бумагу около 76 руб.
И получается, что если бы я весь материал закупал в магазине то потратил около 231 руб., новый табурет в мебельном магазине стоит окло 450 руб.
Поэтому я съэкономил бы около 219 руб. на самодельном табурете(не считаю затраченного времени на его производства), тем более что я сам себе выбираю наиболее подходящие размеры.
Контроль качества.
В процессе работы я старался проверять качество выполняемой работы после каждой операции.По окончании работы я проверяб всё изделие целиком.
Самоонализ.
|
Спецификация |
Оценка(баллы 1-5) |
Пояснение |
|
Экономичность |
5 |
При изготовлении табурета я использовал практически весь б/у материал |
|
Эстетичность |
5 |
Красивый, интересный табурет. |
|
Сложность изготовления |
4 |
Работа была не очень сложной |
|
Затраты времени |
4 |
На изготовление затраченно около 25 часов постоянной работы |
Вывод.
Я очень доволен своей работой-у меня получился красивый, аккуратный табурет, не требующий особых затрат времени и финансов.Этот табурет не стыдно подарить родственникам,продать его или использовать в собственном доме.
