Расчет зануления двигателя
Государственный комитет Российской федерации по высшему образованию
Московский Государственный Открытый ниверситет
Подольский институт
Энергетический факультет
Курсовой проект
По дисциплине: Безопасность жизнедеятельности
Специальность:1007 Промышленная теплоэнергетика
Тема: Расчет зануления двигателя
Разработал: студент 5 курса вечернего отделения Гусев А.В.
Шифр:101732
Руководитель:Романий Ю.В.
Подольск-МГОУ
2005г.
Содержание
Стр.
1.Влияние внешних факторов на организм человек 3
2.Назначение зануления 4-5
3.Расчет зануления 6-11
4.Приложение 12-25
Литератур 26
1.Влияние внешних факторов на организм человека
Степень воздействия электротока на организм человека зависит от его величины и протяженности воздействия. В случае если стройства питаются от напряжения 380/220 В или 220/127 В в электроустановках с заземленной нейтралью применяется защитное зануление. На рисунке1. представлена принципиальная схема зануления электроустановки:
рис.1
Ro - сопротивление заземления нейтрали
Rh - расчетное сопротивление человека;
1 - магистраль зануления;
2 - повторное заземление магистрали;
3 - аппарат отключения;
4 - электроустановка (паяльник); 5 - трансформатор.
2.Назначение зануления
Зануление применяется в четырехпроводных сетях напряжением до1кВ с заземленной нейтралью. Зануление осуществляет защиту путем автоматического отключения поврежденного участка электроустановки от сети и снижение напряжения на корпусах зануленного электрооборудования до безопасного на время срабатывания защиты. Из всего выше сказанного делаем вывод, что основное назначение зануления - обеспечить срабатывание максинмальной токовой защиты при замыкании на корпус. Для этого ток короткого замынкания должен значительно превышать становку защиты или номинальный ток плавких вставок.
Сила тока зависит от величины приложенного напряжения и сопротивления частка тела. Сопротивление частка тела складывается из сопротивления тканей внутренних органов и сопротивления кожи. При расчете принимается R=1 Ом. Воздействие тока различной величины приведено в таблице1.
Таблица 1
| Ток, мА | Воздействие на человека | |
|
Переменный ток |
Постоянный ток |
|
|
0,5 |
Отсутствует |
Отсутствует |
|
0,6-1,5 |
Легкое дрожание пальцев |
Отсутствует |
|
2-3 |
Сильное дрожание пальцев |
Отсутствует |
|
5-10 |
Судороги в руках |
Нагрев |
|
12-15 |
Трудно оторвать руки от проводов |
усиление нагрева |
|
20-25 |
руки парализует немедленно |
усиление нагрева |
|
50-80 |
Паралич дыхания |
затруднение дыхания |
|
90-100 |
при t>3 сек - паралич сердца |
паралич дыхания |
К электроустановкам переменного и постоянного тока при их эксплуатации предъявляют одинаковые требования по технике безопасности.
3.Расчет зануления
Расчет сводится к проверке словия обеспечения отключающей способности зануления: Jsub>кз/sub>>3Jнsup>нпл.вст>1,25Jнавт
3.Исходные данные:
1.Трансформатор питающей подстанции мощностью КВА,соединения-"треугольник-звезда".
2.Кабель от подстанции до вводов цеха:4-х жильный,L<=100м,сечения 3 Χ 50+1Χ35,AL.
От щитка до двигателя L<=30м, 3 Χ 10+1Χ6,AL.
3.Номинальная мощность двигателя-15кВт;
n<=87,5%;
4.Защита двигателя-плавкими вставками.
3.Расчетная часть
Расчет Jsub>кз производится по формуле: Jsub>кз= Uф/(Zт/3+Zп)
где Uф Ц фазное напряжение, В; Zт - сопротивление трансформатора, Ом; Zп Ц сопротивление петли фаза-нуль, которое определяется по зависимости
Zп = √(Rф
+ Rн)2 + (Xф + Xо + Xи)2а
Где Rн; Rф - активное сопротивление нулевого и фазного проводников, Ом; Xф; Xо - внутренние индуктивные сопротивления фазного и нулевого проводников соответственно, Ом; Хи - внешнее индуктивное сопротивление петли фаза-нуль, Ом.
Значение Zт зависит от мощности трансформатора, напряжения, схемы соединения его обмоток и конструктивного исполнения трансформатора. При расчетах зануления Zт берется из таблицы2.
Полные расчетные сопротивления
Таблица 2
|
Мощность трансформатора кВ*А |
Номинальное напряжение обмоток высшего напряжения, кВ |
|
|
|
40 |
Е10 |
1,949 |
0,562 |
|
63 |
Е10 |
1,237 |
0,360 |
|
100 |
Е10 |
0,799 |
0,226 |
|
160 |
Е10 |
0,487 |
0,141 |
|
250 |
Е10 |
0,312 |
0,090 |
|
400 |
Е10 |
0,195 |
0,056 |
|
630 |
Е10 |
0,129 |
0,042 |
|
1 |
Е10 |
0,081 |
0,027 |
|
1600 |
Е10 |
0,034 |
0,017 |
В данном случае Zт = 0,081 Ом.
1. Зная мощностьэлектродвигателя рассчитываем номинальный ток электродвигателя Jнsup>нэл.дв.
= √3а ∙ Uн∙Jнsup>нэл.дв
cos α /1 [кВт]
Jнsup>нэл.дв
= 1∙Р/√3 ∙ Uн
cos α [А]
где- номинальная мощность двигателя, кВт;а Uн - номинальное напряжение, В; cos α = 0,9 - коэффициент мощности,
показывающий, какая часть тока используется на получение активной мощности и какая на намагничивание;
Jнsup>нэл.дв = 1∙15/√3 ∙380∙0,9 = 28,А
2. Для расчета активных сопротивлений Rн и Rф необходимо предварительно выбрать сечение, длину и материал нулевого и фазного проводников. Сопротивление проводников из цветных металлов определяется по формуле:
R = ρ∙ℓ / S [Ом]
где ρ - дельное сопротивление проводника (для меди ρ = 0,018; для алюминия ρ = 0,028 Ом∙мм2/м); ℓ - длина проводника, м; S - сечение, мм2.
Rф1 = 0,028 ∙100/50=0,056 [Ом]
Rф2 = 0,028 ∙30/10=0,084 [Ом]
Rф∑ = 0,056+0,084=0,14 [Ом]
Rн1 = 0,028∙100/35=0,08 [Ом]
Rн2 = 0,028∙30/6=0,14 [Ом]
Rн∑ = 0,08+0,014=0,22 [Ом]
3. Для медных и алюминиевых проводников внутреннее индуктивное сопротивление фазного и нулевого проводников Xф и Xо невелико и составляет 0,0156 Ом/км, т.е. Xф = 0,0156∙0,13 = 0,0020 Ом; Xо = 0,0156∙0,13 = 0,0020 Ом. Величину внешнего индуктивного сопротивления петли фаза-нуль в практических расчетах принимают равной 0,6 Ом/км.
4. Основные технические характеристики электродвигателя ИР160S2: N = 15кВт; cos α =
0,9; Jпуск /Jном = 7,5 5. Зная Jнsup>нэл.дв авычисляем пусковой ток электродвигателя. JпускЭл.дв
= 7,5∙ Jнsup>нэл.дв а<= 7,5∙28,3<= 212,2А Определяем номинальный ток плавкой вставки Jнsup>нпл.вст
= JпускЭл.дв/α = 229,5/2,5 = 91,А где α - коэффициент режима работы (α = 1,Е2,5); для двигателей с частыми включениями (например, для кранов) α = 1,Е1,8; для двигателей, приводящих в действие механизмы с редкими пусками (транспортеры, вентиляторы), α =
Е2,5. В нашем случае принимаем α=2,5. 6. Определяем ожидаемое значение тока короткого замыкания: Jкз
> 3Jнsup>нпл.вст = 3∙91,8= 275,А Рассчитываем плотность тока δ в нулевом и фазном проводниках. Допускаемая плотность тока в алюминиевых проводниках не должна превышать 4-А/мм2. δ = Jнsup>нэл.дв
а2 7. Определяем внешнее индуктивное сопротивление петли фаза-нуль, зная, что Хи =
0,6 Ом/км Хи
= 0,6∙0,13 = 0,078 Ом 8.
Рассчитываем сопротивление петли фаза-нуль Zп и ток короткого замыкания. Jкз = Uф/(Zт/3+Zп) =
220/(0,081/3+0,369) =,5 А Проверим, обеспечено ли словие надёжного срабатывания защиты: Jsub>кз/sub>>3Jнsup>нпл.вст
;,5 > 3∙91,8 А; ,5 > 275,4 А Jsub>кз
>1,25Jнавт; Как видим, Jкз
более чем в три раза превышает номинальный ток плавкой вставки предохранителя и, следовательно, при замыкании на корпус плавкая вставка перегорит за Е7с и отключит повреждённую фазу. 9. По расчётному номинальному току плавкой вставки выбираем предохранитель стандартных параметров: ПН2 Ц
100;а Jнsup>нпл.вст =
10А. Или выбираем автоматический выключатель по Jнавт
= 1,25∙Jнsup>нэл.дв
= 1,25∙28,3 =35,3А. Выбираем автоматический выключатель модели ABB S233R C40 4,5 4.Приложение ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА ЭЛЕКТРОБЕЗОПАСНОСТЬ. ГОСТ 12.1.030-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО СТАНДАРТАМ Москва Постановлением Государственного комитетапо стандартам от 15 мая 1981 г. № 2404 срок действия установлен с 01.07 1982 г.
Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на защитное заземление и зануление электроустановок постоянного и переменного тока частотой до 400 Гц и станавливает требования по обеспечению электробезопасности с помощью защитного заземления, зануления. Стандарт не распространяется на защитное заземление, зануление электроустановок, применяемых во взрывоопасных зонах, на электрифицированном транспорте, судах, в металлических резервуарах, под водой, под землей и для медицинской техники. Термины, используемые в стандарте, и их пояснения, приведены в справочном приложении 1. Стандарт соответствует СТ СЭВ 3230-81 в части защитного заземления. (Измененная редакция, Изм. №
1). 4.1. ОБЩИЕ ПОЛОЖЕНИЯ 1. Защитное заземление или зануление должно обеспечивать защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции. 1.1. Защитное заземление следует выполнять преднамеренным электрическим соединением металлических частей электроустановок с землей или ее эквивалентом. 1.2. Зануление следует выполнять электрическим соединением металлических частей электроустановок с заземленной точкой источника питания электроэнергией при помощи нулевого защитного проводника. 2. Защитному заземлению или занулению подлежат металлические части электроустановок, доступные для прикосновения человека и не имеющие других видов защиты, обеспечивающих электробезопасность. 3. Защитное заземление или зануление электроустановок следует выполнять: при номинальном напряжении
380 В и выше переменного тока и 440 В и выше постоянного тока - во всех случаях; при номинальном напряжении от 42 В до 380 В переменного тока и от 110 В до 440 В постоянного тока при работах в словиях с повышенной опасностью и особо опасных по ГОСТ 12.1.013-78. 4. В качестве заземляющих устройств электроустановок в первую очередь должны быть использованы естественные заземлители. При использовании железобетонных фундаментов промышленных зданий и сооружений в качестве естественных заземлителей и обеспечении допустимых напряжений прикосновения не требуется сооружение искусственных заземлителей, прокладка выравнивающих полос снаружи зданий и выполнение магистральных проводников заземления внутри здания.
Металлические и железобетонные конструкции при использовании их в качестве заземляющих стройств должны образовывать непрерывную электрическую цепь по металлу, в железобетонных конструкциях должны предусматриваться закладные детали для присоединения электрического и технологического оборудования (см. справочные приложения 2, 3 и 4). 5. Допустимые напряжения прикосновения и сопротивления заземляющих стройств должны быть обеспечены в любое время года. 6. Заземляющее стройство,
используемое для заземления электроустановок одного или различных назначений и напряжений, должно довлетворять всем требованиям, предъявляемым к заземлению этих электроустановок. 7. В качестве заземляющих и нулевых защитных проводников следует использовать специально предназначенные для этой цели проводники, также металлические строительные, производственные и электромонтажные конструкции. В качестве нулевых защитных проводников в первую очередь должны использоваться нулевые рабочие проводники. Для переносных однофазных приемников электрической энергии, светильников при вводе в них открытых незащищенных проводов, приемников электрической энергии постоянного тока в качестве заземляющих и нулевых защитных проводников следует использовать только предназначенные для этой цели проводники. (Измененная редакция, Изм. №
1). 8. Материал, конструкция и размеры заземлителей, заземляющих и нулевых защитных проводников должны обеспечивать стойчивость к механическим, химическим и термическим воздействиям на весь период эксплуатации. 9. Для выравнивания потенциалов металлические строительные и производственные конструкции должны быть присоединены к сети заземления или зануления. При этом естественные контакты в сочленениях являются достаточными. 4.2. ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ОТ 110 ДО 750 кВ 1. В электроустановках напряжением от 110 до 750 кВ должно быть выполнено защитное заземление. 2. Заземляющие стройства следует выполнять по нормам на напряжение прикосновения или по нормам на их сопротивление. Заземляющее стройство,
которое выполняют по нормам на сопротивление, должно иметь в любое время года сопротивление не более 0,5 Ом. При дельном сопротивлении земли r, большем
500 Омм, допускается повышать сопротивление заземляющего стройства в зависимости от r. 3. Напряжение на заземляющем устройстве при стекании с него тока замыкания на землю не должно превышать 10
кВ. Напряжение выше 10 кВ допускается на заземляющих стройствах, с которых исключен вынос потенциалов за пределы зданий и внешних ограждений электроустановки. При напряжениях на заземляющем стройстве выше 5 кВ должны предусматриваться меры по защите изоляции отходящих кабелей связи и телемеханики. 4. В целях выравнивания потенциала на территории, занятой электрооборудованием, должны быть проложены продольные и поперечные горизонтальные элементы заземлителя и соединены сваркой между собой, также с вертикальными элементами заземлителя. 4.3. ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ВЫШЕ 1 В В СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ 1. В электроустановках напряжением выше 1 В в сети с изолированной нейтралью должно быть выполнено защитное заземление, при этом рекомендуется предусматривать стройства автоматического отыскания замыкания на землю. Защиту от замыканий на землю рекомендуется станавливать с действием на отключение (по всей электрически связанной сети), если это необходимо по словиям безопасности. 2. Наибольшее сопротивление заземляющего стройства где При использовании заземляющего стройства одновременно для электроустановок напряжением до 1 В Расчетная сила тока замыкания на землю должна быть определена для той из возможных в эксплуатации схемы сети, при которой сила токов замыкания на землю имеет наибольшее значение. 3. При дельном сопротивлении земли r, большем 500 Омм, допускается вводить на казанные значения сопротивлений заземляющего стройства повышающие коэффициенты, зависящие от r. 4.4. ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ДО 1 В В СЕТИ С ЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ 1. В стационарных электроустановках трехфазного тока в сети с заземленной нейтралью или заземленным выводом однофазного источника питания электроэнергией, также с заземленной средней точкой в трехпроводных сетях постоянного тока должно быть выполнено зануление. 2. При занулении фазные и нулевые защитные проводники должны быть выбраны таким образом, чтобы при замыкании на корпус или на нулевой проводник, возникал ток короткого замыкания,
обеспечивающий отключение автомата или плавление плавкой вставки ближайшего предохранителя. 3. В цепи нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей. В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение разъединительных приспособлений, которые одновременно с отключением нулевых рабочих проводников отключают также все проводники, находящиеся под напряжением. 4. Сопротивление заземляющего стройства, к которому присоединены нейтрали генераторов
(трансформаторов) или выводы однофазного источника питания электроэнергией, с учетом естественных заземлителей и повторных заземлителей нулевого провода должно быть не более 2,4 и 8 Ом соответственно, при междуфазных напряжениях
660, 380 и 220 В трехфазного источника питания или 380, 220 и 127 В однофазного источника питания. При дельном электрическом сопротивлении земли r выше 100 Омм допускается величение казанной нормы в
r /100 раз. (Измененная редакция, Изм. №
1). 5 На воздушных линиях электропередачи зануление следует осуществлять нулевым рабочим проводом,
проложенным на тех же опорах, что и фазные провода. 4.5. ЭЛЕКТРОУСТАНОВКИ НАПРЯЖЕНИЕМ ДО 1 В В СЕТИ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ 1. В электроустановках переменного тока в сетях с изолированной нейтралью или изолированными выводами однофазного источника питания электроэнергией защитное заземление должно быть выполнено в сочетании с контролем сопротивления изоляции. 2. Сопротивление заземляющего стройства в стационарных сетях должно быть не более 10 Ом. При удельном сопротивлении земли, большем 500 Омм, допускается вводить повышающие коэффициенты, зависящие от r. 4.6. ПЕРЕДВИЖНЫЕ ЭЛЕКТРОУСТАНОВКИ И РУЧНЫЕ ЭЛЕКТРИЧЕСКИЕ МАШИНЫ КЛАССА I В СЕТЯХ НАПРЯЖЕНИЕМ ДО
1 В 1. Режим нейтрали и защитные меры передвижных источников питания электроэнергией, используемых для питания стационарных приемников электрической энергии, должны соответствовать режиму нейтрали и защитным мерам, принятым в сетях стационарных приемников электрической энергии. 2. При питании передвижных приемников электрической энергии и ручных электрических машин класса I от стационарных сетей с заземленной нейтралью или от передвижных электроустановок с заземленной нейтралью зануление следует выполнять в сочетании с защитным отключением. Допускается выполнять зануление - для ручных электрических машин класса I; зануление или зануление в сочетании с повторным заземлением - для передвижных приемников электрической энергии. 3. При питании передвижных приемников электрической энергии и ручных электрических машин класса I от стационарной сети или передвижного источника питания электроэнергией, имеющих изолированную нейтраль и контроль сопротивления изоляции, защитное заземление должно применяться в сочетании с металлической связью корпусов электрооборудования или защитным отключением. 4. Сопротивление заземляющего стройства в передвижных электроустановках с изолированной нейтралью при питании от передвижных источников электроэнергии определяется по значениям допустимых напряжений прикосновения при однополюсном замыкании на корпус либо станавливается в соответствии с требованиями нормативно-технической документации. (Измененная редакция, Изм. №
1). 5. Защитное заземление передвижного источника питания электроэнергией с изолированной нейтралью и постоянным контролем сопротивления изоляции допускается не выполнять: если расчетное сопротивление заземляющего стройства больше сопротивления заземляющего стройства рабочего заземления прибора постоянного контроля сопротивления изоляции; если передвижной источник питания электроэнергией и приемники электрической энергии расположены непосредственно на передвижном механизме, их корпуса соединены металлической связью и источник не питает другие приемники электрической энергии вне этого механизма; если передвижной источник питания электроэнергией предназначен для питания конкретных приемников электрической энергии, их корпуса соединены металлической связью, их число и длина кабельной сети определяются либо величиной допустимого напряжения прикосновений при однополюсном замыкании на корпус, либо становлены нормативно-технической документацией. 6.6. В передвижных электроустановках с источником питания электроэнергией и приемниками электрической энергии, расположенными на общей металлической раме передвижного механизма, и не имеющих приемников электрической энергии вне этого механизма,
допускается применять в качестве единственной защитной меры металлическую связь корпусов оборудования и нейтрали источника питания электроэнергией с металлической рамой передвижного механизма. (Измененная редакция. Изм. №
1). 4.7. КОНТРОЛЬ СТРОЙСТВ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ, ЗАНУЛЕНИЯ 1. Соответствие стройств защитного заземления или зануления требованиям настоящего стандарта должно устанавливаться при приемосдаточных испытаниях электроустановок после их монтажа на месте эксплуатации по "Правилам стройства электроустановок", твержденным Госэнергонадзором Р, также периодически в процессе эксплуатации казанных стройств по Правилам технической эксплуатации электроустановок потребителей и Правилам техники безопасности при эксплуатации электроустановок потребителей, твержденным Госэнергонадзором Р. ТЕРМИНЫ И ПОЯСНЕНИЯ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ Термин Пояснение 1. Заземлитель Проводник или совокупность
металлически соединенных проводников, находящихся в соприкосновении с землей
или ее эквивалентом 2. Естественный
заземлитель Заземлитель, в качестве
которого используют электропроводящие части строительных и производственных
конструкций и коммуникаций 3. Заземляющий проводник Проводник, соединяющий
заземляемые части с заземлителем 4. Заземляющее стройство Совокупность конструктивно
объединенных заземляющих проводников и заземлителя 5. Магистраль заземления
(зануления) Заземляющий (нулевой
защитный) проводник с двумя или более ответвлениями 6. Заземленная нейтраль Нейтраль генератора
(трансформатора), присоединенная к заземляющему стройству непосредственно
или через малое сопротивление 7. Изолированная нейтраль Нейтраль генератора
(трансформатора), не присоединенная к заземляющему стройству или
присоединенная к нему через большое сопротивление 4.8.ОЦЕНКА ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ ПРОМЫШЛЕННЫХ ЗДАНИЙ В КАЧЕСТВЕ ЗАЗЕМЛИТЕЛЕЙ При использовании железобетонных фундаментов промышленных зданий в качестве заземлителей сопротивление растеканию заземляющего стройства где S - площадь,
ограниченная периметром здания, м2; rэ - дельное эквивалентное электрическое сопротивление земли, Омм. Для расчета rэ в Омм следует использовать формулу где r1 - дельное электрическое сопротивление верхнего слоя земли, Омм; r2 - дельное электрическое сопротивление нижнего слоя, Омм; h1 - мощность
(толщина) верхнего слоя земли, м; a, b - безразмерные коэффициенты, зависящие от соотношения дельных электрических сопротивлений слоев земли. Если если Пример расчета: Пусть r1 =500
Омм; r2 =130 Омм; h1 = 3,7 м; Тогда в соответствии с формулой (2) получим Под верхним слоем следует понимать слой земли, дельное сопротивление которого r1 более чем в
2 раза отличается от дельного электрического сопротивления нижнего слоя r2. В электроустановках напряжением от 110 до 750 кВ не требуется прокладка выравнивающих проводников,
в том числе у входов и въездов, кроме мест расположения заземления нейтралей силовых трансформаторов, короткозамыкателей, вентильных разрядников и молниеотводов, если выполняется словие где (Измененная редакция. Изм. №
1). 4.9.Соединение арматуры железобетонных конструкций 1 - молниеприемная сетка; 2 - токоотвод; 3 - арматура колонны; 4 -

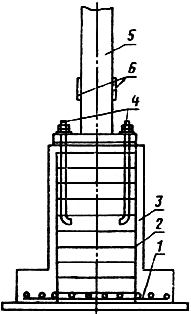

заземляющая перемычка; 5 - арматура фундамента 4.10.Соединение металлической колонны с арматурой железобетонного фундамента 1 - арматура подошвы; 2 - арматура фундамента; 3 - фундамент; 4 -
фундаментные болты (не менее двух), соединенные с арматурой фундамента; 5 -
стальная колонна; 6 - пластины для приварки проводников заземления РАЗРАБОТАН
Министерством монтажных и специальных строительных работ Р ИСПОЛНИТЕЛИ: Р. Н. Карякин, д-р техн.
наук; В. А. Антонов, канд.техн. наук; Л. К. Коновалова; В. К. Добрынин; В. И.
Солнцев; М. П. Ратнер, канд. техн. наук; В. П. Коровин; А. И. Кустова; В. И.
Сыроватка, д-р техн. наук; А. И. Якобс, д-р техн. наук; В. И. Бочаров, канд.
техн. наук; В. Н. Ардасенов, канд. техн. наук ВНЕСЕН Министерством
монтажных и специальных строительных работ Р Зам.министра К. К. Липодат УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитетапо стандартам от 15 мая 1981 г. № 2404 Литература: 1. М.А.Шабад Защита трансформаторов 1Кв Энергоатомиздат,М,1989г. 2.Денисенко Охрана труда учебное пособие для студентов вузов. 3.ПУЭ, Энергоатомиздат,М,2005г. 4.Группа компаний Элком,<. 5. ГОСТ 12.1.030-81
Zп = √(Rф
+ Rн)2 + (Xф + Xо + Xи)2 <=
а <= √(0,14+0,22)2 +
(0,0020+0,0020+0,078)2 <=
0,369 Ом
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ, ЗАНУЛЕНИЕ
,
.
, a = 3,6, b = 0,1;
, a =1,1´102, b = 0,3´10
.
= 55 м.
Омм.
,
-
расчетная сила тока однофазного замыкания, стекающего в землю с фундаментов здания, кА.
