Постановка лабораторной работы по курсу волоконнооптические системы связи

Введение


Цифровая связь по оптическим кабелям (ОК), приобретающая всё большую актуальность, является одним из главных направлений научно-технического прогресса (НТП).

На сегодняшний день наметились две основных тенденции в развитии НТП:

снижение себестоимости слуг связи и повышение её качества.

Преимущества цифровых потоков в их относительно лёгкой обрабатываемости

с помощью ЭВМ, возможности повышения отношения сигнал/шум и величения плотности потока информации.

Преимущества оптических систем передачи (СП) перед СП работающими по металлическому кабелю заключается в:

-возможности получения световодова с малым затуханием и дисперсией, значит увеличение дальности связи;

-широкая полоса пропускания (ПП),значит большая информационная ёмкость;

-ОК не обладает электропроводностью и индуктивностью, то есть кабели не подвергаются электромагнитным воздействием;

-пренебрежимо малые перекрестные помехи;

-низкая стоимость материла ОК, его малый диаметр и масса;

-высокая скрытность связи;

-возможность совершенствования системы при полном сохранении совместимости с другими СП.

Линейные тракты волоконно-оптических систем передачи (ВОСП) строятся как двухволоконные однополосные однокабельные, одноволоконные однополосные однокабельные, одноволоконные многополосные однокабельные (со спектраль-ным плотнением).

учитывая, что доля затрат на кабельное оборудование составляет значитель-ную часть стоимости связи, цены на ОК в настоящее время остаются

достаточно высокими, возникает задача повышения эффективности исполь-зования пропускной способности ОВ за счёт одновременной передачи по нему

большего объёма информации.

Этого можно добиться, например, передачей информации во встречных нап-равлениях по одному ОВ.

Такая работа в нашей стране была практически проведена в 1990-ом году [1]

на одной из ВОЛС Ленинградской ГТС между АТС-298 и АТС-126.Линия была организована на основе отечественного оборудования-аппаратуры Соната-Ф

(скорость 8 Мбит/с, длина волны-0,85 мкм, энергетический потенциал-50 дб)

и ИКМ-120-4/5 (волна излучения-1,3 мкм, энергетический потенциал-40 дб).

При создании спектрального плотнения ВОЛС были применены стройства

спектрального объединения и деления СОД-0,85/1,3. Позже было предложено

использование для этих целей направленных ответвителей [2].

Настоящая дипломная работа посвящена постановке лабораторной работы,

направленной на изучение принципов спектрального уплотнения, на примере

встречной передачи сигналов по одному ОВ на длинах волн 0,85 мкм и 1,3 мкм

с использованием направленных ответвителей.

1 Основные параметры и характеристики оптического волокна


Качество ОК проверяется с использованием общепринятых методов измерений. Требуется установить стандарты на параметры ОВ и соответствующие методы измерения. На европейском ровне за разработку таких стандартов отвечает Рабочая группа 28 Комитета по электронным компонентам CENELEC, на всемирном ровне - Технический комитет 86 Международной электротехнической комиссии.


1.1 световода



пертура - это гол между оптической осью и одной из образующих светового конуса, попадающего в торец волоконного световода, при котором выполняется словие полного внутреннего отражения [3].

Учитывая, что в световоде границей раздела сред сердцевина - оболочка являются прозрачные стёкла, возможно, не только отражение оптического луча, но и проникновение его в оболочку. Для предотвращения перехода энергии в оболочку и излучения в окружающее пространство необходимо соблюдать словие полного внутреннего отражения и апертуру.

Известно, что при переходе из среды с большей плотностью в среду с меньшей плотностью, то есть при в, называется глом полного внутреннего отражения:


(1.1.1)


где апреломлённый луч проходит вдоль границы раздела сердцевина - оболочка и не излучается в окружающее пространство.

При в энергия, поступившая в сердечник, полностью отражается и распространяется по световоду. Чем больше гол падения волны, в в пределах от в до 90 градусов, тем лучше словия распространения и тем быстрее волна придёт к приёмному концу. В этом случае вся энергия концентрируется в сердечнике световода и практически не излучается в окружающую среду. При падении луча под глом, меньшим гла полного отражения, в, энергия проникает в оболочку, излучается во внешнее пространство и передача по световоду неэффективна.

Режим полного внутреннего отражения предопределяет словие подачи света на входной торец волоконного световода. Световод пропускает лишь свет, заключённый в пределах телесного гла а, величина которого обусловлена глома полного внутреннего отражения в. Этот телесный гол а характеризуется числовой апертурой:


NA<=а=(12 - n22)1/2, (1.1.2)


Между глами полного внутреннего отражения в и апертурным глом падения луча а имеется взаимосвязь. Чем больше гол в, тем меньше апертура волокна а. Следует стремится к тому, чтобы гол падения луча на границу сердечник - оболочка в и находился в пределах от в до 90 аградусов, гол ввода луча в торец световода а (а).

В действующих технических условиях NA<=0,2.


1.2 Критические длины волн и частоты


Световоды, как и волноводы, имеют частоту отсечки (критическую частоту d ).

Суммируя значения поперечных состовляющих

2+2=2 - 2=2 - 2), (1.2.1)


где <=2

2=2 -2а <-поперечная составляющая волнового числа сердцевины;

k1=2

<- волновое число сердцевины;

b -а коэффициент распространения в световоде

Для определения критической частоты

2=2 - 2), (1.2.2)


f0=а

2а <- 2)1/2, (1.2.3)

Умножив числитель и знаменатель на радиус сердцевины r1,получим:


F0=2 - 2)1/2, (1.2.4)


где d - диаметр сердцевины волокна


0=0=(2 -2)1/2, (1.2.5)


где

Значения

0 можно найти в специализированной литературе по ОК, например в [3].

Из формулы видно, что чем толще сердцевина световода и чем больше отличаются

Критические частоты

Таблица 1.2.1 - Критические частоты

Критическая частоста,10 13 Гц, для d,мкм

Pnm

8

10

40

50

100

2,405

18,4

14,7

3,32

2,66

1,33

3,83

26,8

21,1

5,29

4,23

2,12

При определённой длине волны наступает такой режим, когда 0 =d. Поэтому по ОВ возможна передача лишь волн длиной меньше диаметра световода ( d ).





Рисунок 1.2.1 - Распространение волны в волоконном световоде для частот:

- очень высоких; б - менее высоких; в - критических


1.3 Нормированная частота



Важнейшим обобщённым параметром волоконного световода, используемым для оценки его свойств, является нормированная частота V.Она получается суммированием аргументов цилиндрических функций [3] для сердцевины (

V=((g1 a)2 - (g2 a)2)1/2=((k12 - b2)+(b2 - k22))2=(k12- k22)1/2=2 pi a(n12 - n22)1/2/ (1.3.1)


где

В таблице 1.3.1 приведены значения нормированной частоты V при различных радиусах сердцевины волокна а(

увеличением ауменьшается.


Таблица 1.3.1- Нормированная частота

Значения V, при

мкм

4

5

25

50

n2

1,49

1,5

1,49

1,5

1,49

1,5

1,49

1,5

0,85

7,24

5,1

9,05

6,2

45,2

32,1

90,5

63,09

1,00

6,15

4,2

7,69

5,2

38,5

27,1

76,9

54,3

1,30

4,73

3,2

5,92

4,1

29,3

21,4

59,2

41,8

1,55

3,97

2,7

4,96

3,4

25,2

17,6

49,6

35,1

Выше показано, что при критической частоте 2=b2 - k22=0. Тогд .

Значение нормированной частоты отсечки соответствует точке пересечения каждой кривой с осью V. В этом случае 2 - n22)1/2<2,405. Из формулы видно, что чем меньше разность dn<=n1 - n2, тем при большем радиусе световода обеспечивается одномодовый режим. Так если n1=1,46, то при dn<=0,01 радиус a<=2,24, при dn<=0.003 получим a<<4,09. То есть в последнем случае одномодовая передача реализуется при диаметре сердцевины d<=8,2, что соответствует для длины волны 1,3 нм диаметру 10,7 мкм.


1.4



Существующие конструкции ВС с диаметром сердцевины 50 мкм являются многомодовыми системами, и по ним распространяется большое число волн. В общем виде число мод в ВС определяется по формуле:


N<=V2(1+2/

где

N<=V2/2, (1.4.2)


для градиентного ВС (

N<=V2/4, (1.4.3)


Из формулы видно, что чем больше диаметр сердцевины ВС и меньше длина волны, тем больше возникает мод. Причём в градиентных световодах число мод в два раза меньше, чем в ступенчатых.


1.5



ОК характеризуются двумя важнейшими параметрами: затуханием и дисперсией.

Затухание

Собственные потери ВС состоят в первую очередь из потерь поглощения

Потери на поглощение зависят от чистоты материал и при наличии посторонних примесейа (

Потери на рассеяние лимитируют предел минимально допустимых значений потерь в волоконных световодах. В результате

Затухание за счёт поглощения, дБ/км, связано с потерями на диэлектрическую поляризацию, линейно растёт с частотой, существенно зависит от свойств материала световода (

ap<=8.69

, (1.5.1)


где

Потери рассеяния обусловлены неоднородностями материала ВС, расстояния между которыми меньше длины волны, и тепловой флуктуацией показателя преломления. Величина потерь на рассеяние, дБ/км, называемое рэлеевским,определяется по формуле:


ap<=Kp2, (1.5.2)


Kp - коэффициент рассеяния, для кварца равный 0,8 (мкм4дБ)/км .

Потери на рэлеевское рассеяние определяют нижний предел потерь, присущих ВС. Этот предел различен для различных волн и с величением длины волны меньшается.

На рисунке 1.5.1 представлены частотные зависимости коэффициента затухания световода. Из рисунка видно, что потери на поглощение растут линейно с величением частоты, потери на рассеяние существенно быстрее - по закону 4.

При пропорциональна показательной функции и уменьшается с ростом частоты по закону (дБ/км)а -h/, где C и -6 м, C =0,9).

На рисунке 1.5.2 приведены графики рэлеевского рассеяния 1, инфракрасного поглощения 2, коэффициента затухания 3 реальных световодов с чётом потерь на поглощение и за счёт примесей. Релеевское рассеяние а<=1,55 мкм. Причём с увеличением длины волны затухание снижается.





/p>

Рисунок 1.5.1 - Частотная зависимость затухания








Рисунок 1.5.2 - Затухание энергии в волоконном световоде при различных длинах волн

/p>

1.6



Наряду с затуханием пропускная способность dF является важнейшим параметром ВОСП. Она определяет полосу пропускаемую световодом, и соответственно объём информации, который можно передавать по оптическому кабелю. Теоретически по волоконному световоду можно организовать огромное количество каналов для передачи информации на большие расстояния. Однако имеются значительные ограничения, обусловленные тем, что сигнал на вход приёмного устройства приходит искажённым, чем длиннее линия тем больше искажение. Данное явление носит название дисперсии и обусловлено различием времени распространения различных мод в световоде и наличием частотной зависимости показателя преломления.

Дисперсия - это рассеяние во времени спектральных или модовыха составляющиха оптического сигнала. Дисперсия приводит к величению длительности импульс при прохождении по ОК.






Рисунок 1.6.1 - ширение импульсов за счёт дисперсии


ширение импульс dt определяется как квадратичная разность длительности импульса импульсов на выходе и входе кабеля по формуле:


dt<= (2- 2)1/2, (1.6.1)


причём значения






Рисунок 1.6.2 - Зависимость длины взаимодействия мод


Дисперсия не только ограничивает частотный диапазон использования световодов, но и снижает дальность передачи по ОК, так как чем длиннее линия, тем больше проявляется дисперсия и больше ширение импульса.

Пропускная способность ОК существенно зависит от типа ВС

(одномодовые, многомодовые - ступенчатые, градиентные ) и излучателей ( лазер, светодиод ).

Дисперсия возникает из - за не когерентности источников излучения и появления спектра, также существования большого числа мод N. Дисперсия, возникающая из-за первой причины, называется хроматической.(частотной) и делится на материальную и волноводную.

Материальная дисперсия обусловлена зависимостью показателя преломления от длины волны [)]. Волноводная дисперсия аобусловлена процессами внутри моды и характеризуется зависимостью коэффициента распространения моды от длины волны [Y<=)].

Дисперсия, возникающая из-за второй причины, называется модовой дисперсией и обусловлена наличием большого числа мод, время распространения которых различно [

Дисперсионные свойства тракта передачи зависят также от источника излучения. При лазерных источниках благодаря зкой полосе излучаемых частот дисперсия сказывается не существенно. В не когерентных источникаха (светодиодах) полоса изучения значительно шире и дисперсия проявляется довольно значительно. Так, основной параметр, который характеризует ширение импульса ( а) для лазеров составляет 0,001 нс/км, для светодиода - 0,1 нс/км.

Результирующие значение ширения импульсов за счёт модовой dtмода , материальной dtмат и волноводной

dt<=(dtмод 2+(2)1/2, (1.6.2)


С учётом реального соотношения вкладов отдельных видов дисперсий в ширение импульсов для многомодовых волокон dt<=dtмод, для одномодовых волокон dt<=dtмат+dtвв.

Величина уширения импульса в многомодовых волокнах за счёт модовой дисперсии, характеризуемая временем нарастания сигнала и определяемая как разность между самым большим и самым малым временема на расстоянии Lст может быть рассчитана по формулам:


dt<=dn1(L *Lc)1/2c, (1.6.3)


<- для ступенчатого световода,


dt<=dn12(L *Lc)1/4c, (1.6.4)


<- для градиентного световода,

где

L - длина линии;

Lc - длина связи мод, при которой наступает становившийся режим (5 - 7 км для ступенчатого волокна и 10 - 15 кма <- для градиентного).

Соответственно пропускная способность градиентного световода в 2 раза лучше, чем у ступенчатого, при одинаковом значении. учитывая что, как правило, различие пропускной способности казанных световодов может достигать двух порядков.

При определении модовой дисперсии следует иметь в виду, что до определённой длины Lcа межмодовой связи нет, затем при L<>Lcа происходит процесс взаимного преобразования мод и наступает становившийся режим. Поэтому, вначале при L<<Lc дисперсия величивается по линейному закону, затем при L>Lcа <- по квадратичному [12].

ширение импульсов при распространении по одномодовому волокну световоду волны длинойа с чётом источников излучения может быть определено по формулам:

за счёт материальной дисперсии:


dtмат=(dа2/())(d2n/d2)L, (1.6.5)


за счёт волноводной дисперсии:


dtвв=()(22dl

где а<- относительная ширина спектра излучения источника. По данным формулам не всегда даётся выполнить расчёт, так как неизвестен закон изменения аdtмат и dtвв часто пользуются экспериментальными данными и упрощёнными формулами:


dtмат=d*B(), (1.6.7)


dtвв=d*L*M(), (1.6.8)


где <- ширина спектральной линии источника излучения, равная 0,1...4,0 нм для лазера и 15...80 нм для светодиода;

L - длина линии, км;

M() и B() - дельные материальная и волноводные дисперсии соответственно

дельные дисперсии выражаются в пикосекундах на километр длины световода и на метр ширины спектра. Величины и для кварцевого стекла приведены в [3].

Соответственно с величением длины волны dtмат меньшается и проходит через нуль, вв несколько растёт. Причём вблизи dtмат=<-dtвв ) и результирующая дисперсия приближается к нулевому значению, поэтому волна 1,3 мкм получает широкое распространение в одномодовых системах передачи. Однако по затуханию предпочтительнее волна 1,55 мкма и для достижения минимума дисперсии в этом случае приходиться варировать профилем показателя преломления и диаметром сердцевины. При сложном профиле и трёхслойном световоде можно и на волне 1,55 мкм получить минимум дисперсионных искажении.

Отметим, что лучшими в этом плане являются одномодовые световоды. Из многомодовых световодов лучшие данные у градиентных. Наиболее резко дисперсия проявляется у ступенчатых световодов. Соответственно пропускная способность одномодовых световодов - тысячи, градиентных - сотни и ступенчатых - десятки мегагерц.

В ступенчатых световодах при многомодовой передаче доминирует модовая дисперсия 10...20 нс/км.

В одномодовых ступенчатых световодах отсутствует модовая дисперсия и в целом дисперсия сказывается существенно меньше. Здесь проявляются волноводная и материальная дисперсия. Но при определённых длинах волн (мкм ) происходит их взаимная компенсация ( мат=<-а вв) и результирующая дисперсия не превышает нескольких пикосекунд [11].

В градиентных световодах происходит выравнивание времни распространения различных мод и определяющей является материальная дисперсия, которая меньшается с величением длины волны. По аьсолютной величине дисперсия колеблется в пределах 1...2 нс/км.






Рисунок 1.6.3 - Зависимость пропускной Рисунок 1.6.4 - Влияние дисперсии на

способности световода от длины волны характеристики световода





Рисунок 1.6.6 - Взаимосвязь дисперсии

Рисунок 1.6.5 - Частотная зависимость и пропускной способности от длины

затухания волны



Выводы по главе


Основными характеристиками ОВ являются:

1. Апертура и аппертурный гол.

По действующим техническим словияма NA<=0,2.

Необходимо, что бы гол ввода луча в торец световод укладывался в апертурный гол а ( а). (а=arcsin NA)

2. Критические частоты.

По световодам возможна передача волн длиной меньше диаметра сердцевины световода.

В разрабатываемой лабораторной работе целесообразно использовать стандартные ОВ рассчитанные на длину волны 1,3 мкм. По ним возможна передача на длине волны 0,85 мкм, потери мощности при этом, по сравнению со стандартным ОВ на 0.85 мкм, составят около 20%.

3. Нормированная частота.

Нормированная частота V - обобщённый параметр ВС. Используется в основном в расчётах для обеспечения одномодового режима.

4. Число мод в световоде.

Существующие конструкции ВС с диаметром сердцевины 50 мкм являются многомодовыми системами. N<=V2/4 - для градиентного ОВ. Для ОВ с диаметром сердцевины 50 мкм при прохождении волны с длиной 0,85 мкм число мод 1021, для волны с длиной 1,3 мкм - 436.

5. Затухание.

В разрабатываемой лабораторной работе предполагается использовать ОВ из стекла типа CGа <- 1980а с затухание 3 дБ/км.

6. Дисперсия.

Значение дисперсии в ОС используемом в разрабатываемой лабораторной работе 1...2 нс/км.








2а Принципы спектрального плотнения




Один из наиболее перспективных методов величения коэффициента использования пропускной способности ОВ - спектральное плотнение. Спектральное плотнение в первую очередь является альтернативой метода пространственного плотнения. При этом достигается значительной альтернативой метода пространственного плотнения. При этом достигается значительный экономический эффект за счёт сокращения стоимости используемого волокна в линейном кабеле. Кроме того, этот метод позволяет обеспечивать развитие сети без проведения дополнительных строительных работ. При этом расширяются возможности передачи сигналов с различными скоростями и типами модуляции - цифровой и аналоговой, что обеспечивает создание экономических многофункциональных систем связи.

Одним из важнейших преимуществ данного метода является наиболее полное использование сверхширокой спектральнойа полосы пропускания ОВ. В настоящее время осваивается диапазон 0,8...1,8 мкм. Если принять, что ширин спектрального канала составляет 10 нм, что же достигнуто, то в казанном диапазоне можно разместить до 100 спектральных каналов. Например, в диапазоне волн 1,55 мкм при десяти спектральных каналах далось создать ВОСП с информационной ёмкостью 1,37 Тбит

В ВОСП со спектральным разделением целесообразно использовать одномодовые ОВ с малым затуханием и лазерные источники с повышенной мощностью излучения. Для обеспечения большего энергетического потенциала оптические каналы следует располагать в одном окне прозрачности, где потери в ОВ минимальны. Такому требованию, например, для ООВ, выполненные на основе кварцевого стекла, отвечает диапазон длин волн 1,5...1,6 мкм.

Относительно высокие плотности оптической энергии в ООВ вызывают заметное проявление нелинейных эффектов. В ВОСП - СР наиболее заметным из них является эффект силения в следствии комбинационного рассеяния (УВКР), который обусловлен резонансным взаимодействием оптических несущих с оптическими фотонами вещества ОВ. В результате эффекта ВКР в ООВ наблюдается взаимодействие между оптическими сигналами различных оптических каналов. Оно выражается в меньшении мощности оптических несущих с большими длинами волн.

Рассмотрим случай параллельной передачи сигналов в ВОСП - СР. Изменение мощности оптического сигнала в ОВ вследствие ВКР в произвольном

(2.1)


где

j<- мощность ai -приращение мощности излучения в ri -переданная в

В i(

(2.2)


где 0-максимальное значение ВКР; а<-нормированное значение коэффициента ВКР для <=ij Коэффициент аможет быть введён в уравнении на основе экспериментальных данных либо при использовании добной аппроксимации функции профиля спектральной кривой ВКР распределением Лоренца:а


(2.3)

где ij <- разность частот

si - частота сдвига максимума спектральной кривой ВКР относительно частоты si<=440 1/см;

<- ширина профиля спектральной кривой ВКР по ровню 0,5 (в кварцевых ОВ <=240 1/см).

Количественную оценку изменения мощности оптических несущих, обусловленного эффектом ВКР, добно характеризовать параметром относительного приращения мощности в каждом оптическом канале:


<=10j(

где

j(

Кривые зависимости

i(0)=1мВт, полученные решением системы равнений с учётом

i(0) =1мВт. При величении значение

Перекрёстные помехи, вызванные эффектом ВКР в ВОСП - СР, можно характеризовать словным отношением сигнал - шум (С - Ш):


С -Ш=10 10(10(1(

где

10(i(0)=

2(0) при 1=1.55 мкм,

Анализируя кривые зависимости, можно отметить, что заметное (более 20 дБ) подавление ВКР в ВОСП - СР может быть обеспечено даже при сравнительно больших (несколько милливатт) мощностях излучения в ОВ, если разнос спектральных несущих не превышает 10 нм. Это казывает на целесообразность использования в ВОСП - СР стройств спектрального разделения, а также излучателей с высокой разрешающей способностью подлине волны. Данное условие согласуется с рекомендациями по построению ВОСП - СР с минимальным разносом несущих, основанным на оценке энергетического потенциала и широкополосности таких систем.

В целом можно отметить, что:

в одномодовых ВОСП - СР влияние ВКР силивается по мере возрастания длины ОВ, мощности излучения, числа несущих и их спектрального разноса. Если разнос несущих очень велик (более 100 нм) и превышает эффективную ширину профиля спектральной кривой ВКР, ровень перекрёстных помех в ВОСП - СР падает;

в многоканальных ВОСП - СР мощность передаваемого непрерывного сигнала в области коротковолновых несущих меньшается, в области длинноволновых несущих увеличивается. Практически с чётом АМ несущих эффекты ВКР обуславливают флуктуации амплитуды передаваемого сигнала, преимущественные знаки которых различаются в коротко- и длинноволновой областях рабочего спектра ВОСП - СР;

изменение отношения С - Ш, обусловленное ВКР, наиболее заметно на начальном частке ОВ и практически не зависит от ровня мощности передаваемых сигналов. При длине ОВ более 15 км влияние эффектов ВКР стабилизируется;

наиболее эффективным средством подавления перекрёстных помех и флуктуации сигналов, обусловленных ВКР, является меньшение спектрального разноса несущих в ВОСП - СР (10...15 нм). Отсюда следует целесообразность разработки излучателей и стройств спектрального разделения с высокой (около 0,1 нм ) избирательной способностью по длинам волн.

Рассмотрим второй случай, когда передача оптических сигналов в ВОСП - СР осуществляется во встречном направлении. Процесс распространения и взаимодействия двух встречно распространяющихся оптических несущих можно описать в виде системы нелинейныха дифференциальных равнении:


(2.6)


где L - длина ООВ;

1 и

2 - мощности встречно распространяющихся оптически несущих в точке

Начальные условия при встречном распространении оптических несущих имеют вид:


P1(1(0),

(2.7)

P2(2(L),


где

1(0) и а

2(0) - мощности оптических несущих на противоположных входах ООВ

В качестве исходного (нулевого ) приближения принимается состояние процесса распространения оптических несущих, когда взаимодействие между ними отсутствует, значения их мощности бывают по экспоненциальному закону:


(2.8)


Проведя математические преобразования, получим функции

1(2(L<-

а, (2.9)


Расчёты проводились для одного регенерационного частка при встречном распространении оптических несущих для одноволоконной ВОСП - СР со следующими параметрами: 2;

q0=60.32*10-14мВт; 1=1.5 мкм; 2=1.6 мкм ; L<=50 км;

Для макета лабораторной работы:

K<=2; 0=6,32 10 Ц14мВт; <=0,85мкм; 2=1,3 мкм; 1 =0,24 Дб2=0,20 ДбЦ4 м2;

при z=L/2=0,006/2=0,003:


, это значение пренебрежимо мало.

При z<=L:

При z=0:

анализ полученных результатов показывает, что взаимодействие между оптическими несущими величивается при увеличении мощностей на входах ООВ и меньшении коэффициента затухания. К увеличению взаимодействия между оптическими несущими приводят, кроме того, такие факторы, как меньшение диаметра сердцевины ООВ, применение ООВ с более высоким, чем использовался в расчётах, коэффициентом ВКР, так же ООВ, которые сохраняют поляризацию.

Величина взаимодействия, обусловленного эффектом ВКР, между встречно распространяющимися оптическими несущими в большей мере зависит от длины ООВ. Так, при величении длины ООВ до определённого расстояния величивается время и, следовательно, интенсивность взаимодействия оптических несущих. Однако при дальнейшем росте длины ООВ dp практически не нарастает, так как оптические несущие испытывают большее затухание.

Приведённые результаты соответствуют результатам взаимодействия оптических несущих, распространяющихся по ООВ в одном направлении. Однако характер изменения величины спектрального приращения мощности dp несколько различен. При однонаправленном распространении оптических несущих происходит до определённой длины, в дальнейшем плотность оптической энергии становится малой и взаимодействия практически не наблюдается. В случае распространения встречных оптических несущих величина dpа возрастает по мере распространения несущей по волокну. Причём наибольшее изменение величины относительного приращения мощности для каждой оптической несущей будет перед фотоприёмным стройством [14].


Выводы по главе



Влияние УВКР силивается по мере возрастания длины ОВ, мощности излучения, числа несущих и их спектрального разноса. Но если разнос несущих очень велик (более 100 нм) и превышает эффективную ширину профиля спектральной кривой ВКР, уровень перекрёстных помех в ВОСП-СР падает. В разрабатываемой лабораторной работе спектральный разнос несущих 450 нм, более того несущие находятся в разных окнах прозрачности, поэтому эффектом ВКР можно пренебречь.



3 Оптические разветвители


Разветвители (ответвители) сигнала играют важную роль в, ВОЛС. Различают разветвители чувствительные (селективные) к адлине волны и нечувствительные (неселективные). Первые применяются для объединения (или разъединения) сигналов с различнными оптическими несущими и называются мультиплексорами (и демультиплексорами соответственно). Вторые используются для разветвления оптической мощности при наличии большого числа оконечных стройств в линии связи, подключения шины данных в ЭВМ, приема контрольного сигнала или сигнала обратной свянзи, предназначенного для правления мощности источника излунчения.


3.1 Мультиплексоры и демультиплексоры<


Мультиплексирование позволяет величить информационную емкость ВОЛС. Применяенмые в линиях устройства для объединения сигналов с различными несущими длинами волн (мультиплексоры) и разъединения (демультиплексоры) должны иметь малые вносимые потери. Мультинплексоры должны, кроме того, обеспечивать высокую степень изонляции между каналами. В зависимости от длины волны испольнзуют четыре различных способа получения стройств связи. В основу работы стройств положены три чувствительных к длине волны эффекта Ч гловая дисперсия, интерференция и поглощение. Демультиплексоры, иснпользуют гловую дисперсию решетки или призмы. Конструкция для разделения каналов с помощью иннтерференционного фильтра, структура поглонщающего типа, используемая как демультиплексор. Каждый погнлотитель состоит из чувствительного к длине волны фотодиода. стройства с решеткой и призмой являются делинтелями с параллельным разделением каналов, использующие фильтры и селективные фотодетекторы с поснледовательным.

Последовательное разделение применяется при небольшом чиснле каналов, так как с ростом числа каналов пропорционально величивается число элементов схемы (светофильтров, делительных пластин, зеркал, фокусирующих элементов) и соответственно растут потери на излучение.

Рисунок 3.1.0 - Принцип работы стройств связи, селективных к длине волны:

- с решёткой; б - с призмой; в - с интерференционным фильтром; г - с поглощающим фильтром;

1 - градиентная цилиндрическая линза; 2 - дифракционная решётка; 3 - хроматическии фильтр; 4 - призма; 5 - отражающее покрытие; 6 - селективные фотодетекторы


Наиболее широко используются стнройства с интерференционным фильтром. Демультиплексоры такого типа выполнимы и в полностью волоконном иснполнении без использования цилиндрических линз. Их стройство подобно стройству торцевых делителей мощности, в разрезе передающего ВС которых вместо полупрозрачной пластины распонложен фильтр, чувствительный к длине волны [7]. <

Параллельное разделение, возможно осуществить как для манлого, так и для большого (несколько десятков) числа спектрально плотненных несущих в одном волоконном световоде (ВС). Параллельные детали представляют собой миниспектрометры. Как и спектрометр, делитель имеет диспергирующий элемент (реншетку или призму), коллимирующий элемент (объектив или вогнутое зеркало), также входную и выходную щели (роль которых выполняют сердцевины излучающего и приемных ВС). Схема с призмой не получила широкого распространения, так как призма ограничивает возможность миниатюризации стройства и характеризуется низкой дисперсией в диапазоне длин волн 1,1... 1,6мкм. Материалы для изготовления призм со значительной гловой дисперсией имеют большие потери. Кроме того, дисперсия призм не постоянна по спектру. Наибольшее распространение получили стройства с дифракционной решеткой. гловая диспернсия первого порядка для решетки определяется ее пространстнвенным периодом - постоянной решетки аи описывается выранжением:

,

где Ч длина волны излучения. Если оптическая мощность в каждом канале практически монохроматична, разделение каналов определяется соотношением, где

На рисунке 3.1.1 представлены зависимости вносимых потерь Li и переходного затухания La для полупроводникового лазера с шириной спектральной линии нм и светодиода с нм. Из рисунков видно, что с ростом ауменьшается переходное затухание. Его можно величить, меньшая плотность паковки ВС (увеличивая параметр Df2

Примером стройства демультиплексора с решеткой является пятиканальный демультиплексор, изображенный на рисунке 3.1.2. Из/a>лучающий и пять приемных ВС объединены в линейку, располонженную в фокальной плоскости объектива (фокусное расстояние 23,8 мм, диаметр 14 мм).


Рисунок 3.1.1 -а Зависимость вносимых потерь Li (штриховые кривые) и переходного затухания L, (сплошные кривые) от спектрального разделения каналов для понлупроводникового лазера с шириной спектральной линии све-тодиода

Примечание. Цифры на кривых показывают отношение пространственного разделения DaЧдиаметр сердцевины.


Излучение из передающего ВС коллимируется объективом, диафрагмирует на решетке и снова попаданет в объектив, который в зависимости от длины волны фокусинрует излучение на тот или другой приемный ВС. Вместо объектива может использоваться фокусирующий (градиентный) стержень или прозрачная среда с оптическим элементом на поверхности. Дифракционную решетку изготовляют анизотропным травлением кристаллической подложки по кристаллическим осям сквозь предварительно нанесенную маску. Решетка имеет несимметричные каннавки. Параметры решетки (постоянная решетка = 6,2

Большое внимание деляется разработке малогабаритных денлителей в интегрально-оптическом исполнении, а также различнных делителей с вогнутыми решетками.


3.2 Делители оптической мощности


Неселективные разветвители подразделяют на два основных типа: Т-образные, построеые по принципу ответвления оконечных стройств от главного ствола линии, и звездообразные.



Рисунок а3.2.1 - стройство пятиканального демультиплексора: Чвходной ВС; Чвыходные ВС; Ч объектив; Чдифракционная решетка


Потери при распределении мощнности излучения в системе с Т-образными соединителями возраснтают пропорционально числу абонентов, в асистеме со звездообразными ответвителями - пропорционально логарифму числа оконечных устройств N. Так, в системе с 20 оконечными стройнствами общие потери составляют в первом случае 130 дБ, во втором - 28 дБ. Поэтому в системах с большим числом абоненнтов целесообразно применение звездообразных соединительных стройств.

Деление мощности с помощью Т-образного разветвителя ханрактеризуют следующими величинами затухания:

в прямом направлении 1= - 101/

2),

4=0;

вносимым a2= - 10 lg (P2+P3), P4=0;

при ответвлении а3= - 10 Ig (P1/Р3);

связи a4= - 10 lg (P4/P2), P1=0;

в обратном направлении а5= - 10 4/

1).

В звездообразном ответвителе к каждому из входных ВС подведена мощность Pе, (ответвитель характеризуют следуюнщие величины:

потери на расщепление

вносимые потери 1+

2+...+

m);

ослабление в обратном направлении i<=i, где

При конструировании оптического разветвителя желательно достичь малых вносимых потерь, малой модовой зависимости коннструкции, хорошей воспроизводимости параметров, простоты конструкции, малых размеров и массы. Конструкция разветвителя зависит от типа ВС, приемного гла, отношения радиуса сердценвины к толщине оболочки, возбуждаемого медового распределенния на вводе ВС.

По своей конструкции разветвители разделяют на две основнные группы - биконические, в которых излучение передается ченрез боковую поверхность, и торцевые, в которых излучение перендается через торец. В обеих группах передача излучения может осуществляться либо при непосредственном контакте ВС, либо через вспомогательные элементы - зеркала, линзы, смесители. В биконических разветвителях свет может быть извлечен через бонковую поверхность при преобразовании направляемой моды в монду излучения или при связи со вторым ВС через исчезающее поле (рисунок 3.2.1). Преобразование распространяющейся волны в моды излучения получают при изгибе ВС, при снятии оболочки или конническом сужении сердцевины. Биконические разветвители легко - изготовить, однако они обладают плохой воспроизводимостью параметров. Вносимые потери 0,2...1 дБ.

Из разветвителей торцевого типа наиболее распространены танкие, в которых торцы выходных ВС непосредственно состыковынваются с торцом входного ВС и ническим способом или заливаются каплей клея. Изменяя взаимнное положение закрепляются каким-либо механическим способом или заливая каплей клея [3].



Рисунок 3.2.1 -а Биконический разветвитель со связью через затухающее поле

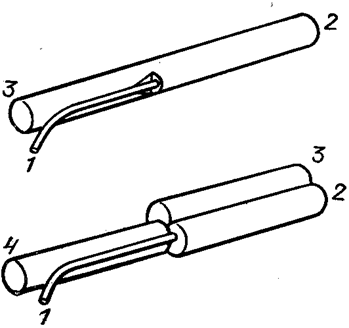

Рисунок 3.2.2 - Разветвители торцевонго типа:

Чвходной ВС; 2,3,4 Чвыходные ВС


Изменяя взаимнное положение торцов ВС и подбирая их поперечное сечение (рисунок 3.2.2), можно изменять в широких пределах отношение мощностей в разных выходных каналах. Вносимые потери составляют 0,3...1,2 дБ. Для их меньшения, также для снижения возбужденния мод оболочки стравливают или сошлифовывают. На рисунке 3.2.3 изображен разветвитель с ветвящейся структурой, сформироваый путем склеивания или оплавления выходных ВС вдоль сошлифованных под малым глом сердцевины и соединения с торнцом входного ВС. Хотя принцип разветвителя простой, изготовнление затруднительно, вносимые потери составляют 0,5...1,2 дБ. Эта конструкция подходит.как для градиентных, так и для ступенчатых ВС. Разделение мод и потери растут с ростом гла , под которым соединены ВС.

Разветвитель с расщеплением пучка показан на рисунке 3.2.4. ВС разрезан под глом 45



Рисунок 3.2.3 - Разветвитель с ветвянщейся структурой: 1 - входной ВС; 2,3а <- выходные ВС




Рисунок 3.2.4 -а Разветвитель с раснщеплением пучка

Теоретическая величина потерь 0,5 дБ. Практически для всех типов ВС вносимые потери равны 1...1,5 дБ в зависимости от коэфнфициента разделения.

Для разветвления мощности такнже применяют:

формирование на конце входного ВС, очищенного от оболочки, шариковой линзы с отражающим пятном на полюсе и двумя окннами в местах вывода отраженного излучения в боковые вынходные ВС, введение бокового ВС в V-образную канавку, сфорнмированную в основном ВС (потери 0,5... 1,2 дБ);

формирование глубокого надреза в основном ВС, благодаря которому часть сигнала ответвляется в боковые ВС, закрепленные над надрезом перпендикулярно основному.

В разветвителях со вспомогательными элементами широко иснпользуют диэлектрические цилиндрические линзы, представляюнщие собой отрезок градиентного ВС с параболическим профилем показателя преломления.

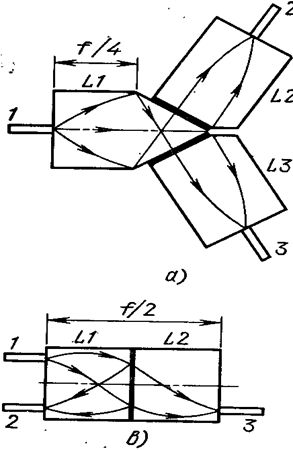

Рисунок 3.2.5 - Разветвители с градиентными диэлектричеснкими линзами: L1, L2, L3 Члинзы: Чвходной ВС; 2,3 Ч выходные ВС;

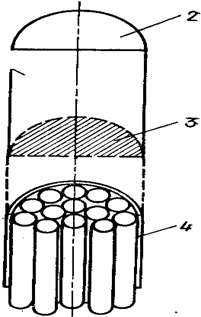

Рисунок 3.2.6 - Звездообнразный разветвитель со сферическим зернкалом


Лучи периодически фокусируются на оси линзы в точках, раснстояние амежду которыми определяется длиной волны сигнала. Некоторые типы разветвителей с линзами показаны на рисунке 3.2.5. На торцы линз наносятся частично (рисунок 3.2.5, в) или полнностью (рисунок 3.2.5, ) отражающие покрытия, которые на ринсунке показаны толщенными линиями. Измеренные вносимые понтери, например, для разветвителя составляют 0,99 дБ для Рз

На рисунке 3.2.6 изображен звездообразный ответвитель. Он соснтоит из цилиндрического корпуса со стеклянным смесительным стержнем. Один из концов смесительного стержня представляет собой сферическое зеркало 2, на другой конец нанесено просветнляющее покрытие 3. Излучение, выходящее из какого-либо ВС пучка 4, отражается от зеркала и равномерно распределяется по всем ВС. Это дает возможность каждому терминалу в системе передавать и.принимать данные от любого другого терминала.



Выводы по главе


В современных ВОСП и данной лабораторной работе целесообразнее использовать селективные ответвители (мультиплексоры и демультиплексоры).

За неимением использованы неселективные направленные ответвители оптической мощности. Звездообразного типа,биконической конструкции.

OP<-CEO1-2-2 - биконический разветвитель со связью через затухающее поле, теоретически вносимые потери 0,2...1дБ. К-1 разветвитель с ветвящейся структурой, теоретически вносимые потери 1...1,5дБ.




5 Методические казания к лабораторной работе


Тема: Изучение принципов спектрального плотнения.

Цель работы: целью работы является изучение и экспериментальное исследование принципов спектрального разделения в ВОСП.


5.1 Подготовка к работе


Изучить структурную схему лабораторного макета. Принцыпы работы направленных ответвителей и полупроводниковых лазеров по приведённой методической литературе.

Литература: 1 И.И.Гроднев.

Волоконно - оптические линии связи.

М: Радио и связь. 1990г. -224с.

с 84-88

2 Волоконно - оптические системы передачи.

М.М.Бутусов, С.М.Верник, С.Л.Галкин и другие.

М: Радио и связь. 1992г.- 416с.

Дополнительная литература:

1 Журнал электросвязь №1, 1990г.

М: Электросвязь

Спектральное уплотнение волоконно - оптических линии ГТС.

А.С.Брискер, Ю.М.Гусев, В.В.Ильин и другие.

С 41-42

2 Журнал Электросвязь №4, 1991г.

М: Электросвязь

Способы увеличения пропускной способности волоконно - оптических линии ГТС.

А.С.Брискер, Ю.М.Гусев и другие.

с 28-31


5.2 Используемые приборы


1 Лабораторный макет.

2 Оптические генераторы ОГ 5 - 87 диапазонов А и Б.

3 Вольтметр поглощаемой оптической мощности ОМЗ - 66 с двумя преобразователями оптической мощности в электрическую, на длины волн 1,3мкм и 0,85мкм.

4 Осциллограф С-67.



5.3 Теоретические сведения


В данной лабораторной работе имметируется совершенствованный способ плотнения ВОЛС ГТС впервые применённый на Ленинградской ГТС между АТС -298 и АТС - 126.


5.3.Способ передачи информации


В лабораторной работе используется дуплексный способ передачи информации по одноволоконному оптическому тракту. С каждой из сторон оптического тракта, состоящего из одного волокна, находится приёмник и передатчик оптического сигнала. В линии такого типа обязательно должен присутствовать зел объединения и разделения каналов приёма и передачи (УОРК). Он может быть трёх типов:

1) оптическим - с помощью пассивных оптических разветвителей, селективных (мультиплексоры и демультиплексоры) и неселективных (делители оптической мощности) кдлине волны. В данной лабораторной работе используется неселективные направленные ответвители (НО) оптической мощности.

2) электронно - оптическими <- оптические выходы приёмника и передатчика объединяются с помощью НО, третий вывод которого через электронно - оптические вентили (ЭОВ) подключён к тракту. ЭОВ по определённому алгоритму подсоединяют приёмник и передатчик.

3) электронным - в приёмопередатчике используется полупроводниковый прибор, способный принимать и излучать оптический сигнал в зависимости от приложенного к нему управляющего напряжения. Электрический вывод этого прибора подключается к электронному распределительному стройству.

В данной лабораторной работе используется оптический способ на неселективных (не чувствительных) к длине волны НО.



5.3.2 Направленные ответвители


В данной лабораторной работе используются два неселективных направленных ответвителя звездообразного типа. Потери при распределении мощности излучения в системе со звездообразными ответвителями пропорционально логарифму числа оконечных стройств. По конструкции НО делят на два основных типа - биконические, в которых излучение передаётся через боковую поверхность, и торцевые, в которых излучение передаётся через торец.

В лабораторной работе используются два НО: четырёхволоконный биконический и трёхволоконный с ветвящейся структурой.

В звездообразных ответвителях: Pei (

i<-ый входной световод.

j (

- потери на расшепление

- осимые потери i,1= - 10 i /(

1+

2+...+

m));

- ослабление в обратном направлении 1= - 10 i), где

5.3.3 Источники оптического излучения


В лабораторной работе используется генератор оптических и электрических импульсов комбинированный ОГ5 - 87 диапазонов А и Б. В них использованы полупроводниковые лазеры генерирующие на длинах волн 0,85мкм, 1,3мкм соответственно. Приборы генерируют оптические импульсы на центральных длинах волн не более 0,88мкм и 1,20...1,35мкм соответственно. Средняя мощность излучения на оптических выходах в бифазном и CMI кодах равна 0,1...1,0мВт. Используется прямая модуляция интенсивности. Лазеры на основе полупроводниковых двойных гетероструктур (ДГС). Глубина модуляции импульсного излучения соответствует глубине модуляции импульсного оптического излучения (А), определяется по формуле


A<=(4*(

1 -

2) / (3*

1 - 2*

2))*100%, (5.3.3.1)


где

1 - значение средней мощности при длительности импульсов T

2 - измеренное значение средней мощности при длительности импульсов

T/4, мвт.


5.4 Описание лабораторной становки


Структурная схема лабораторного макета изображена на рисунке 5.4.1.


Рисунок 5.4.1 - Структурная схема макета

1 - генератор оптических импульсов на длину волны 0,85мкм;

2 - приёмник оптического сигнала на 1,3мкм;

3,4 - направленный ответвитель;

5 - приёмник оптического сигнала на 0,85мкм;

6 - генератор оптических импульсов на длину волны 1,3мкм;

7 - приёмный оптически модуль на длину волны 1,3мкм;

8 - осциллограф


5.5 Задание к лабораторной работе


5.5.1 Исследовать свойства направленных ответвителей на длинах волн 1,3мкм и 0,85мкм. Рассчитать затухание в прямом, обратном направлении и переходное каждого из двух НО на каждой длине волны.

5.5.2 Исследовать свойства системы дуплексной передачи информации по одноволоконному оптическому тракту. Рассчитать затухания тракта на длинах волн 0,85мкм и 1,3мкм.

5.5.3 пронализировать прохождение цифрового сигнала по оптическому тракту. Сравнить ровень сигнала в различных точках тракта и сравнить с исходным электрическим.



5.6 Методические казания к выполнению работы


1)Включить ОГ5-87 диапазона А, ОГ5-87 диапазона Б и осциллограф, дать им прогреться в течении пятнадцати минут.

2) Ознакомится с расположением органов правления на передней панели приборов ОГ5-87. После чего становить полную мощность (кнопка

2,04Ф - нажата. Кнопки кодовой последовательности и ПСП - отжаты.

3) Замерить выходную оптическую мощность вольтметром поглащаемой оптической мощности, подав сигнал с оптического выхода ОГ5-87 через преобразователь оптической мощности (0,85 или 1,3) на ОМЗ-66.

4) Исследовать НО.

Замерить мощности проходящие через НО. Для этого подать оптический сигнал через переходное стройство на один из выходов НО другой подсоединить через преобразователь оптической мощности к ОМЗ-66. На длине волны 0,85мкм произвести измерения поочерёдно подавая сигнал на входы 1,2 и 3 каждый раз производя измерение на двух других.

Повторить измерения на другом НО.

Повторить измерения на длине волны 1,3мкм. Рассчитать затухания:


Ai<= 10 i), дБ, (5.6.1)


где

i - измеряемая мощность на выходе НО

5)Измерение затухании тракта.

Для этого выходы 1 двух НО соединить между собой с помощью переходного соединителя. К входам 2 обоих НО подсоединить ОГ5-87. Включить лазер

ОГ5-87 диапазона А (длина волны 1,3мкм), на выход 3 противоположного НО включить ОМЗ-66 через преобразователь 1,3. Замеряем, выключаем лазер.

Включаем лазер ОГ5-87 диапазона Б (длина волны 0,85мкм). На выход 3 противоположного НО подключаем ОМЗ-66 через преобразователь 0,85. Замеряем мощность, выключаем лазер. Рассчитать затухание по формуле 5.6.1.

6)Наблюдение прохождения цифрового сигнала. Измерение отношения сигнал / шум.

На ОГ5-87 с длиной волны 1,3мкм включить код БИН. Поставить длительность кодовой последовательности 16 и выставить комбинацию, заданную преподавателем, нажать УПУСКФ. Подключить ОГ5-87 к оптическому входу приёмника оптических сигналов (ПрОМ), включить питание ПрМа. Зарисовать осциллограмму сигнала с экрана осциллографа, определить отношение сигнал /шум. После этого оптический сигнал на вход 2 НО, с помощью ПрМа определить уровень мощности сигнала и отношение сигнал / шум на выходе 1 НО. Так же замерить ровень мощности сигнала и отношение сигнал / шум на выходе тракта, то есть на выходе 3 противоположного НО, выходы 1 двух НО должны быть соединены.




6 Экспериментальные исследования к лабораторной работе


В даннойа работе были исследованы следующие характеристики макета:

1) затухания НО в прямом и обратном направлении на длинах волн 1,3мкм и 0,85мкм;

2) затухания НО в обратном направлении на длинах волн 1,3мкм и 0,85мкм;

3) переходное затухание НО на длинах волн 1,3мкм и 0,85мкм;

4) потери на расщепление;

5) вносимые потери;

6) затухание тракта на длинах волн 1,3мкм и 0,85мкм, в кодах БИФ, БИН, CMI

7) осциллограммы сигналов:

а)на выходе лазера;

б)в тракте;

в)на приёмном конце

8)расчитано отношение сигнал / шум в тех же точках.


Затухание:

Ai-j= 10 ij),дБ, (6.1)

где

i - мощность на входе, мкВт;

j - мощность на выходе, мкВт;


Потери на расщепление:

An<=10

где

Вносимые потери:

A1,i= - 10 lg ( Pei /(Pa1+Pa2+...+Pam)),дБ, (6.3)

где

i - мощность на входе НО;

j - мощность на выходе НО


В макете использованы два НО: российского производства - К-1 и английского ОР-СЕО-2-2.

Исследование:

1) К-1

1.1)На длине волны 1,3мкм.

1.1.1)Затухание в прямом направлении.

A2-1=10 lg (124/47)=4.2,дБ

A3-1=10 lg (124/43)=4.6,дБ


1.1.2)Затухание в обратном направлении.

A1-2=10 lg (124/35)=5.5,дБ

A1-3=10 lg (124/39)=5.0,дБ


1.1.3)Переходное затухание.

A2-3=A3-2=10 lg (124/0.3)=26.2,дБ


1.2)На длине волны 0,85мкм.

1.2.1)Затухание в прямом направлении.

A2-1=10 lg (100/20)=7.0,дБ

A3-1=10 lg (100/18)=7.45,дБ


1.2.2)Затухание в обратном направлении.

A1-2=10 lg (100/14)=8.5,дБ

A1-3=10 lg (100/16)=8.0,дБ


1.2.3)Переходное затухание.

A3-2=A2-3=10 lg(100/0.1)=30.0,дБ


1.4)Потери на расщепление.

An=10 lg 2=3.01,дБ


1.5)Вносимые потери.

1.5.1)На длине волны 1,3мкм.

1.5.1.1)Ai,1= - 10 lg (124/(35+39))= - 2.2,дБ


1.5.1.2)Ai,2= - 10 lg (124/(47+0.3))= - 4.2,дБ


1.5.1.3)Ai,3= - 10 lg (124/(43+0.3))= - 4.6,дБ


1.5.2)На длине волны 0,85мкм.

1.5.2.1)Ai,1= - 10 lg (100/(14+16))= - 5.2,дБ


1.5.2.2)Ai,2= - 10 lg (100/(20+0.1))= - 7.0,дБ


1.5.2.3)Ai,3= - 10 lg (100/(18+0.1))= - 7.7,дБ


2)Исследование OP-CEO-2-2.

2.1)На длине волны 1,3мкм.

2.1.1)В прямом и обратном направлении.

A1-3=A1-4=A2-3=A2-4=A3-1=A3-2=A4-1=A4-2=10 lg (124/39)=5.0,дБ


2.1.2)Переходное затухание.

A1-2=A2-1=A3-4=A4-3=10

2.2)На длине волны 0,85мкм.

2.2.1)В прямом и обратном направлении.

аA1-3=A1-4=A2-3=A2-4=A3-1=A3-2=A4-1=A4-2=10 lg (100/13)=8.9,дБ


2.2.2)Переходное затухание.

A1-2=A2-1=A3-4=A4-3=10

2.4)Потери на расщепление.

An<=10

2.5)Вносимые потери.

2.5.1)На длине волны 1,3мкм.

Ai,1=Ai,2=Ai,3=Ai,4= - 10

2.5.2)На длине волны 0,85мкм.

Ai,1=Ai,2=Ai,3=Ai,4= - 10

6)Затухание тракта.

6.1)На длине волны 1,3мкм.

Aтр1=10

6.2)На длине волны 0,85мкм.

Aтр2=10

7)Осциллограммы сигналов.

7.1)На выходе лазера:

7.2)В тракте:


7.3)На выходе системы:




7 Оценка эффективности постановки лабораторной работы на основе разработанного макета


7.1 Расчёт стоимости лабораторного макета


В стоимость разработанного стройства закладываются следующие затраты:

- прямые - покупные изделия, полуфабрикаты, основные и вспомогательные материалы;

- основная заработная плата разработчиков[10].

Полная себестоимость изготовленного стройства (С) исчисляется по формуле 7.1.1.


С=(М+ПИ+ЗП(1+НА)), (1.7.1)


где М - стоимость основных и вспомогательных материалов;

ПИ - стоимость покупных изделий;

ЗП - основная заработная плата изготовителей аппаратуры;

НА - коэффициент учитывающий величину накладных расходов (50% от заработной платы)


Таблица 7.1.1 - Стоимость покупных комплектующих

Наименование

единица

измерения

Количество

Цена за

единицу, рублей

Сумма,

рублей

1

2

3

4

5

1)Направленные ответвители

-УК-1

- ОВ-СЕО1-2-2

2)Микромодуль

ПрОМ-361

3)Корпус

4)Оптический разъём

5)Болты М3

6)Шайба М3

7)Гайка М3

8)Болты М3,8

9)Плита основания макета

10)Резисторы

СПЗ-22-0,125

11)Диоды

Д2

12)Конденсаторы

КМ50-6

13)Припой

14)Конифоль

15)Хлорное железо

шт

шт


шт

шт

шт

шт

шт

шт

шт

шт


шт


шт


шт

кг

кг

кг

1

1


1

1

3

4

4

4

4

1


2


2


2

0,05

0,04

0,05

200,0

600,0


300,0

50,0

3,0

0,4

0,4

0,4

1,2

75,0


0,4


0,2


0,4

10,0

30,0

10,0

200,0

600,0


300,0

50,0

9,0

0,4

0,4

0,4

1,2

75,0


0,8


0,4


0,8

0,5

1,2

5,0

Итого


<= SUM(ABOVE) 1245,1

Прочие расходы 10%


124,5

Итого


1369,6

Используя типовую структуру прямых затрат для производства аппаратуры элетронно-оптического типа рассчитываем затраты на материалы и заработную плату по следующим формулам[10]:


М=(ПИ dм)/dпи=(1369,6а 0,1)/0,45=304,4руб, (7.12)


ЗП=(ПИ dзп)/dпи=(1369,6а 0,45)/0,45=1369,6руб, (7.13)


где dм=10% - дельный вес материалов;

dпи=45% - дельный вес покупных изделий;

dзп=45% - дельный вес затрат на заработную плату


С=(304,4+1369,6+1369,6*1,5)=3728,4руб


7.2 Повышение эффективности рабочего процесса


Внедрение разработанного устройства в учебный процесс, в качестве лабораторной работы для студентов 4х - 5х курсов факультетов МЭС, АЭС, РРТ позволяет глубить знания в области передачи информации по ОВ.

Данный макет для лабораторной работы позволяет рассмотреть принципы спектрального плотнения. Макет моделирует передачу и приём оптического сигнала на разных длинах волн во встречных направлениях по одному волокну.

Постановка лабораторной работы затрагивает разделы ВОСП такие как:

- принципы спектрального плотнения ВОСП;

- оптический сигнал и его обработка;

- правление параметрами сред;

- взаимодействие света и вещества;

- модуляция света;

-оптимизация приёма сигналов в цифровых ВОСП.

В связи с широким распространением ВОСП и возрастающей потребности в специалистах. Данная лабораторная работа предназначена для углубления представлений о принципах работы ВОСП. При изучении предметов курса Оптические системы передачи.



8 словия безопасной работы с макетом


Разработанный лабораторный макет предназначен для наглядного изучения принципов спектрального разделения.

В состав оборудования лабораторной работы входят:

-         ПрОМ);

-

-

-

Питание генераторов, осциллографа и вольтметра производится от сети переменного тока с напряжением 220 В и частотой 50 Гц. Питание ПрМа производится от сети постоянного тока са напряжением +5,2 В.

Возможные воздействия на организм человека могут быть следующие:

-

-


8.1 Требования безопасности при эксплотации лазерных изделий


Под лазерными изделиями в последующем понимаем электронно-оптические и оптические элементы, допускающие возможность выхода лазерного излучения наружу.

Используемые лазерные изделия, по классификации, приведенной в [6], относятся к классу А.

Класс А - лазерные изделия безопасные для наблюдения незащищённым глазом. Для лазерных изделий, излучающих в диапазоне длин волна от 0,4 до 0,7 мкм, защита обеспечивается естественными реакциями, включая рефлекс мигания. Для других длин волн опасность для незащищенного глаза не более чем для класса 1.

Непосредственное наблюдение пучка испускаемого лазерными изделиями класса А (при помощи оптических инструментов) может быть опасным.

Нормы для класса А при длительности излучения t<=103Е3 104 ас:

Таблица 8.1.1 - Нормы излучения

Длина волны, мкм

 Мощность излучения

Вт

Вт м -2

1,3

5 10 -2

103

0,85

6 10 -3

32



8.1.1 Требования к размещению лазерных изделий


ГОСТ 12.3.002.

Размещение лазерных изделий в каждом конкретном случае производится с чётом класса опасности изделий, условий и режима труда персонала, особенностей технологического процесса, подводка коммуникаций.

Расстояние между лазерными изделиями должно обеспечивать безопасные условия труда и добство эксплуатации, ремонта и обслуживания. Рекомендуется для класса А:

1)    Со стороны органов правления: при однорядном расположении - 1,5 м;

при двухряднома не менее - 2,0 м.

2)    С других сторон не менее - 1,0 м.


8.1.1.1                     а ровень лазерного излучения до ДПИ и исключающие попадание лазерного пучка на зеркальную поверхность. Открытые траектории в зоне возможного нахождения человек должны располагаться значительно выше ровня глаз. Минимальная высота траектории 2,2 м.

8.1.1.2

8.1.1.3

8.1.1.4



8.1.2                         Классификация словий и характера труда



По степени зашиты персонала от воздействия лазерного излучения словия и характер труда при эксплуатации лазерных изделий независимо от класса изделия подразделяются:

) оптимальные - исключающие воздействие на персонал лазерного излучения;

Б) допустимые - ровень лазерного излучения, воздействующего н персонал, меньше ПДУ установленного СанПиН 5804;

В) вредные и опасные - ровень лазерного излучения, воздействующего на персонал, превышает ПДУ.



8.1.3 Требования безопасности при эксплуатации и обслуживании

лазерных изделий



Выполнение требований безопасности должно обеспечивать исключение или максимальное меньшение возможности облучения персонала лазерным излучением, также воздействия на него других опасных факторов.

8.1.3.1 К ремонту, наладке и испытаниям лазерных изделий допускаются лица, имеющие соответствующую квалификацию и прошедшие инструктаж по технике безопасности в становленном порядке.

8.1.3.2                    а допускаются лица, достигшие восемнадцати лет, не имеющие медицинских противопоказаний, прошедшие курс специального обучения в соответствии с ГОСТ 12.0.004, обучение в становленном порядке работе с конкретными лазерными изделиями и аттестацию на группу по охране труда при работе на электроустановках с соответствующим напряжением.

8.1.3.3

8.1.3.4                    а профилактической проверке. При проведении профилактической проверки следует обращать особое внимание на безотказность работы всех защитных устройств, надёжность заземления.



8.1.4                       Контроль лазерного излучения



Оценка степени опасности лазерного излучения осуществляется путём его дозиметрического контроля в соответствии с требованиями ГОСТ 12.1.031 и [6].

Измерение параметров лазерного излучения проводят на рабочих местах и в местах возможного нахождения людей.

8.1.4.1

) при приёме в эксплуатацию новых лазерных изделий классов А, В, 4;

Б) при внесении изменений в конструкцию лазерных изделий;

В) при изменении конструкции средств коллективной защиты;

Г) при организации рабочих мест;

Д) при сертификации лазерных изделий;

Е) при плановом контроле.

8.1.4.2

-

-

8.1.4.3                    а следующие энергетические параметры лазерного излучения:

) при предупредительном и индивидуальном контроле:

-

-          Ц2 или Дж см Ц2;

-

max, Вт;

-          а за время контроля значение облучённости от непрерывного излучения, проходящего через ограничивающую апертуруЦ2 или Вт м -2.

Б) при индивидуальном контроле:

-          Ц2а или Дж см Ц2;

- суммарное значение энергетической экспозиции з рабочий

день 4с), Дж м Ц2.

Диаметр ограничивающей апертуры равен 7 мм при дозиметрическом контроле лазерного излучения с длинами волн 0,3Е1,40 нм и1,1 мм для других диапазонов волн.

Индивидуальный дозиметрический контроль предусматривает также (при необходимости), измерение длительности воздействия непрерывного излучения N и длительность серии tc, с.

8.1.4.4 При дозиметрическом контроле лазерного излучения в спектральном диапазоне 0,3Е1,40 нм при необходимости в точке контроля дополнительно измеряется видимый гловой размер источника излучения СПиП 5804.

8.1.4.5а Дозиметры лазерного излучения должны соответствовать требованиям ГОСТ 244-69 и отвечать следующим дополнительным требованиям:

<- обеспечивать прямые измерения энергетических параметров излучения;

<- иметь нормированные площадь и диаметр отверстий ограничивающей апертуру.

8.1.4.6     Дозиметры должны быть отградуированы в единицах энергии (Дж) и мощности (Вт); допускается также градуировка в единицах энергетической экспозиции (Дж м Ц2 или Дж см Ц2) и облучения (Вт м Ц2 или Вт см Ц2).

8.1.4.7 Аппаратура, применяемая для измерения энергетических

параметров лазерного излучения при дозиметрическома контроле, должна быть аттестована органами Госстандарта РФ, и проходить

государственную проверку в установленном порядке.

Методы проведения различных форм дозиметрического контроля лазерного излучения становленных ГОСТ 12.1.031.




8.1.5                      Требования по электробезопаснсти



Требования и меры по электробезопасности в соответствии с ГОСТ 12.1.019 и [6].

Лазерные изделия должны быть сконструированы и изготовлены таким образом, чтобы гарантировать защиту персонала при эксплуатации, также при возникновении неисправностей от поражения электрическим током.


8.1.5.1                    Элементы конструкции, с которыми соприкасается оператор во время работы лазерного стройства, рекомендуется выполнять из диэлектрического материала или наносить на них защитное диэлектрическое покрытие.

8.1.5.2             Лазерное изделие в целом, также отдельные блоки должны иметь специальные клеммы или другие приспособления для подсоединения заземляющих или зануляющих проводников.

8.1.5.3             Все токопроводящие части лазерного изделия должны быть ограждены и размещены таким образом, чтобы исключалась возможность прикосновения к ним при эксплуатации.

8.1.5.4             Изоляция лазерного изделия должна обладать достаточной диэлектрической прочностью, предотвращающей пробой, так же достаточным электрическим сопротивлением, препятствующим появлению чрезмерных токов течки и возникновению теплового пробоя.

8.1.5.5             Узлы и элементы, и элементы электросхем должны быть выполнены в соответствии с требованиями ГОСТ 2.701.

8.1.5.6             В случае неисправности должна быть предусмотрена возможность немедленного отключения лазерного изделия от первичного источника питания посредством стройства отключения питания. Если стройство отключения питания не довлетворяет этому условию, следует предусмотреть стройство аварийной защиты.

8.1.5.7             В случае если в состав лазерного стройства не входит источник питания, необходимый для лазерной генерации, в технической документации (ТУ, паспорт) должны быть казаны требования, предъявляемые к источнику питания по его совместимости с лазерными изделиями в целях обеспечения безопасности.

8.1.5.8             Лазерное изделие, при необходимости, должно иметь предупреждающий знак возможности поражения электрическим током.



Выводы по главе



Лазерные изделия, применяемые в разрабатываемой лабораторной работе, по опасности поражения лазерным излучением относятся к классу А, рабочее место отвечает требованиям техники безопасности. Требования, предъявляемые к помещениям, где становлены лазерные изделия, для приборов данного класса не выходят за рамки требований предъявляемых к общеучебным помещениям.

По степени защиты от поражения электрическим током приборы, используемые в лабораторной работе, относится к 01 классу защиты в соответствии с требованиями ГОСТ 12.2.007.0-75. Все словия электробезопасности при подготовке лабораторной работы выполнены.

Заключение


В дипломном проекте были выполнены практическая и теоретическая части.

В теоретической части были последовательно рассмотрены принципы спектрального уплотнения, чтены взаимные влияния стволов. Приведены классификация и теоретические сведения об используемых в постановке лабораторной работы компоненты ВОСП на волоконной оптике (преимущества и недостатки волоконной оптики, так же сочетаемость элементов полосковой оптики с волоконной в данной работе не затрагивались). Такие как оптические волокна, направленные ответвители, лазеры. Изучение их пригодности, возможность использования, сочетаемость элементов для данной лабораторной работы.

На практике были подобраны, проверены, отъюстированы и настроены приборы. Также был создан макет для лабораторной становки. Имитирующий тракт ВОСП и позволяющий изучить процессы, происходящие при передаче основанной на принципах спектрального разделения. Были проведены экспериментальные исследования макета лабораторной становки. По практически полученным данным проведены расчёты и сопоставления с теоретическими и паспортными данными. Сопоставления как не имеющие теоретической ценности не были отдельно сведены и оформлены. Данные можно найти в главе Экспериментальные исследования к лабораторной работе и теоретической части данной дипломной работы. Макет также позволяет изучить на практике свойства некоторых компонентов ВОСП, в частности направленные ответвители. В макете применены два направленных ответвителя различной конструкции: К-1 - разветвитель звездообразного типа с ветвящейся структурой, трёхволоконный, российского производства и ОР-СЕО1-2-2-В-0,8м-50/50 - разветвитель звездообразного типа, биконический со связью через затухающее поле, английского производства. На стенде лабораторного макета также присутствуют: приёмник оптической мощности ПрОМ-361, позволяющий наблюдать осциллограммы сигналов разных кодовых последовательностей и производить замеры мощности шумов и собственно сигнала в различных точках тракта (вольтметр поглощаемой оптической мощности не позволяет этого делать).

Были разработаны подробные методические казания под данную лабораторную работу, где приведены: задание, порядок выполнения работы, теоретические сведения и казана учебная литература.

Данная лабораторная работа предназначена для практического курса оптические системы передачи (ОСП), студентов факультетов АЭС, МЭС, РРТ, 4хЕ5х курсов. С наилучшими пожеланиями, автор Штанюк М. А.


Copyright © 2023. All rights Reserved.
