Обзор сетевого оборудования фирмы Cisco
Содержание.
1. Введение
2. Маршрутизаторы
Основные функции маршрутизаторов
Уровень интерфейсов
Уровень сетевого протокола
Уровень протоколов маршрутизации
Дополнительные функциональные возможности маршрутизаторов.
Классификация маршрутизаторов по областям применения
Основные технические характеристики маршрутизаторов
3. Маршрутизаторы фирмы Cisco
3.1 Серия 1600
3.2 Серия 2500
3.3 Серия 2600
3.4 Серия 3600
3.5 Серия 4
3.6 Серия AS5x00
4. Коммутаторы
4.1 Общего назначения
4.2 На основе коммутационной матрицы
4.3 Коммутаторы с общей шиной
4.4 Коммутаторы с разделяемой памятью
4.5 Комбинированные коммутаторы
4.6 Модульные и стековые коммутаторы
5. Коммутаторы фирмы Cisco
5.1 Серия Catalyst 1900
5.2 Серия Catalyst 2820
5.3 Серия Catalyst 2900
5.4 Серия Catalyst 5
5.5 Серия Catalyst 8500
Введение
По данным Dell'Oro Group компания Cisco занимает 60% мирового рынка магистрального оборудования, то есть, больше, чем все остальные конкуренты. Компания Cisco является лидером и в других секторах телекоммуникационного оборудования, опережая таких "ветеранов" отрасли, как HP, Lucent, Nortel и др. Что более важно, Cisco является пионером в данной отрасли, само понятие "коммутатор вС" относилось впервые к одному из подразделений Cisco (Kalpana).
Cisco производит коммутаторы, маршрутизаторы, серверы доступа и другое оборудование, различающиеся по месту расположения в сети и ее типу. То есть, в прайс-листе может существовать несколько разных моделей с одинаковыми внешними параметрами - количеством и скоростью портов. Отличаются они функциями ПО, производительностью, возможностями резервирования и взаимодействием с "соседями" по сети.
Маршрутизаторы
Типичный маршрутизатор представляет собой сложный специализированный компьютер, который работает под правлением специализированной операционной системы, оптимизированной для выполнения операций построения таблиц маршрутизации и продвижения пакетов на их основе.
Основные функции маршрутизатора
Основная функция маршрутизатора - чтение заголовков пакетов сетевых пронтоколов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следованния пакета по его сетевому адресу, включающему, как правило, номер сети и нонмер зла.
Функции маршрутизатора могут быть разбиты на три группы в соответствии с ровнями модели OSI (рис. 1).
Рис 1. Функциональная модель маршрутизатора
Уровень интерфейсов
На нижнем ровне маршрутизатор, как и любое стройство, подключенное к сети, обеспечивает физический интерфейс со средой передачи, включая согласование ровней электрических сигналов, линейное и логическое кодирование, оснащение определенным типом разъема. В разных моделях маршрутизаторов часто предусматриваются различные наборы физических интерфейсов, представляющих собой комбинацию портов для подсоединения локальных и глобальных сетей. С каждым интерфейсом для подключения локальной сети неразрывно связан определенный протокол канального уровня, например Ethernet, Token Ring, FDDI. Интерфейсы для присоединения к глобальным сетям чаще всего определяют только некоторый стандарт физического ровня, над которым в маршрутизаторе могут работать различные протоколы канального уровня. Например, глобальный порт может поддерживать интерфейс V.35, над которым могут работать протоколы канального ровня: LAP<-B (в сетях Х.25), LAP<-F (в сетях
Интерфейсы маршрутизатора выполняют полный набор функций физического и канального ровней по передаче кадра, включая получение доступа к среде (если это необходимо), формирование битовых сигналов, прием кадра, подсчет его контрольной суммы и передачу поля данных кадра верхнему ровню, в случае если контрольная сумма имеет корректное значение. Перечень физических интерфейсов, которые поддерживает та или иная модель маршрутизатора, является его важнейшей потребительской характеристикой. Маршрутизатор должен поддерживать все протоколы канального и физического ровней, используемые в каждой из сетей, к которым он будет непосредственно присоединен. На рис. 14.6 показана функциональная модель маршрутизатора с четырьмя портами, реализующими следующие физические интерфейсы: 10Base<-T и 10Base<-2 для двух портов Ethernet, UTP для Token Ring и V.35, над которым могут работать протоколы LAP<-B, LAP<-D или LAP<-F, обеспечивая подключение к сетям Х.25, ISDN или
Кадры, которые поступают на порты маршрутизатора, после обработки соответнствующими протоколами физического и канального ровней освобождаются от заголовков канального ровня. Извлеченные из поля данных кадра пакеты перендаются модулю сетевого протокола.
Уровень сетевого протокола
Сетевой протокол, в свою очередь, извлекает из пакета заголовок сетевого ровння и анализирует содержимое его полей. Прежде всего проверяется контрольная сумма, и если пакет пришел поврежденным, то он отбрасывается. Выполняется проверка, не превысило ли время, которое провел пакет в сети (время жизни пакета), допустимой величины. Если превысило - пакет также отбрасывается. На этом этапе вносятся корректировки в содержимое некоторых полей, например наращивается время жизни пакета, пересчитывается контрольная сумма.
На сетевом ровне выполняется одна из важнейших функций маршрутизатора - фильтрация трафика.
Маршрутизатор, обладая более высоким интеллектом, нежели мост или коммутатор, позволяет задавать и может отрабатывать значительно более сложные правила фильтрации. Пакет сетевого ровня, нахондящийся в поле данных кадра, для мостов и коммутаторов представляется неструктурированной двоичной последовательностью. Маршрутизаторы же, пронграммное обеспечение которых содержит модуль сетевого протокола, способны производить разбор и анализ отдельных полей пакета. Они оснащаются развинтыми средствами пользовательского интерфейса, которые позволяют администратору без особых силий задавать сложные правила фильтрации. Они, например,
могут запретить прохождение в корпоративную сеть всех пакетов, кроме пакетов, поступающих из подсетей лродного предприятия. Фильтрация в данном случае производится по сетевым адресам, и все пакеты, адреса которых не входят в разрешенный диапазон, отбрасываются. Маршрутизаторы, как правило, также могут анализировать структуру сообщений транспортного ровня, поэтонму фильтры могут не пропускать в сеть сообщения определенных прикладных служб, например службы В случае если интенсивность поступления пакетов выше интенсивности их обранботки,
пакеты могут образовать очередь. Программное обеспечение маршрутизантора может реализовывать различные дисциплины обслуживания очередей пакетов: в порядке поступления по принципу лпервый пришел - первым обслужен
(First Input First Output, FIFO), дисциплину случайного раннего обнаружения (Random Early Detection, RED), когда обслуживание идет по правилу FIFO, но при достижении длиной очереди некоторого порогового значения вновь поступающие пакеты отбрасываются, также различные варианты приоритетного обслуживания. К сетевому ровню относится основная функция маршрутизатора - определение маршрута пакета. По номеру сети,
извлеченному из заголовка пакета, модуль сетевого протокола находит в таблице маршрутизации строку, содержащую сетевой адрес следующего маршрутизатора, и номер порта, на который нужно передать данный пакет, чтобы он двигался в правильном направлении. Если в таблице отсутствуют записи о сети назначения пакета и о маршрутизаторе по молчанию,
то данный пакет отбрасывается. Перед тем как передать сетевой адрес следующего маршрутизатора на канальный ровень, необходимо преобразовать его в локальный адрес той технологии, которая используется в сети, содержащей следующий маршрутизатор. Для этого сетевой протокол обращается к протоколу разрешения адресов. Протоколы этого типа станавливают соответствие между сетевыми и локальными адресами либо на основании заранее составленных таблиц, либо путем рассылки широковещательных запросов. Таблица соответствия локальных адресов сетевым адресам строится отдельно для каждого сетевого интерфейса. Протоколы разрешения адресов занимают промежуточное положение между сетевым и канальным ровнями. С сетевого ровня пакет, локальный адрес следующего маршрутизатора и номер порта маршрутизатора передаются вниз,
канальному ровню. На основании канзанного номера порта осуществляется коммутация с одним из интерфейсов марншрутизатора, средствами которого выполняется паковка пакета в кадр соответствующего формата. В поле адреса назначения заголовка кадра помещается локальный адрес следующего маршрутизатора. Готовый кадр отправляется в сеть. Уровень протоколов маршрутизации Сетевые протоколы активно используют в своей работе таблицу маршрутизации, но ни ее построением, ни поддержанием ее содержимого не занимаются. Эти функции выполняют протоколы маршрутизации. На основании этих протоколов маршрутизаторы обмениваются информацией о топологии сети, затем аналинзируют полученные сведения, определяя наилучшие по тем или иным критериям маршруты. Результаты анализа и составляют содержимое таблиц маршрутизации. Помимо перечисленных выше функций на маршрутизаторы могут быть возложены и другие обязанности, например операции, связанные с фрагментацией. Дополнительные функциональные возможности маршрутизаторов Наряду с функцией маршрутизации многие маршрутизаторы обладают важными дополнительными функциональными возможностями (они перечислены далее), которые значительно расширяют сферу применения этих стройств. Поддержка одновременно нескольких протоколов маршрутизации. В протоколах маршрутизации обычно предполагается,
что маршрутизатор строит свою таблицу на основе работы только этого одного протокола. Деление Интернета на автономные системы также направлено на исключение использования в одной автонномной системе нескольких протоколов маршрутизации. Тем не менее иногда в большой корпоративной сети приходится поддерживать одновременно несколько таких протоколов, чаще всего так складывается исторически. При этом таблинца маршрутизации может получаться противоречивой - разные протоколы маршрутизации могут выбрать разные следующие маршрутизаторы для какой-либо сети назначения. Большинство маршрутизаторов решает эту проблему за счет придания приоритетов решениям разных протоколов маршрутизации. Высший приоритет отдается статическим маршрутам (администратор всегда прав),
слендующий приоритет имеют маршруты, выбранные протоколами состояния свянзей,
такими как OSPF или NLSP, низшим приоритетом обладают маршруты дистанционно-векторных протоколов, как самых несовершенных. Приоритеты сетевых протоколов. Можно установить приоритет одного протонкола сетевого ровня над другими. На выбор маршрутов эти приоритеты не оказывают никакого влияния, они влияют только на порядок, в котором многопротокольный маршрутизатор обслуживает пакеты разных сетевых протоколов. Это свойство бывает полезно в случае недостаточной полосы пропускания кабельной системы и существования трафика,
чувствительного к временным задержкам, например трафика SNA или голосового трафика,
передаваемого одним из сетенвых протоколов. Поддержка политики маршрутных объявлений. В большинстве протоколов обмена маршрутной информации (RIP, OSPF, NLSP) предполагается, что маршрутизатор объявляет в своих сообщениях обо всех сетях, которые ему известны. Аналогично предполагается, что маршрутизатор при построении своей таблицы учитывает все адреса сетей, которые поступают ему от других маршрутизаторов сети.
Однако существуют ситуации, когда администратор хотел бы скрыть существование некоторых сетей в определенной части своей сети от других администраторов, например, по соображениям безопасности. Или же администратор хотел бы запретить некоторые маршруты, которые могли бы существовать в сети. При статическом построении таблиц маршрутизации решение таких проблем не составляет труда. Динамические же протоколы маршрутизации не позволяют стандартным способом реализовывать подобные ограничения.
Существует только один широко используемый протокол динамической маршрутизации, в котором описана возможность существования правил
(
Защита от широковещательных штормов ( Поддержка немаршрутизируемых протоколов, таких как NetBIOS, NetBEUI или DEC LAT, которые не оперируют таким понятием,
как сеть. Маршрутизаторы могут обрабатывать пакеты подобных протоколов двумя способами. □ В первом случае они могут работать с пакетами этих протоколов как мосты, □ Другим способом передачи пакетов немаршрутизируемых протоколов является инкапсуляция этих пакетов в пакеты какого-либо сетевого протокола. Некоторые производители маршрутизаторов разработали собственные протоколы, специально предназначенные для инкапсуляции немаршрутизируемых пакетов. Кроме того, существуют стандарты для инкапсуляции некоторых протоколов в другие, в основном в IP. Примером такого стандарта является протокол DLSw, определяющий методы инкапсуляции пакетов SDLC и NetBIOS в IP<-пакеты,
а также протоколы РРТР и L2TP,
инкапсулирующие кадры протокола в IP<-пакеты. Основная вычислительная работа проводится маршрутизатором при составлении таблицы маршрутизации с маршрутами ко всем известным ему сетям. Эта работа состоит в обмене пакетами протоколов маршрутизации, такими как RIP или OSPF, и вычислении оптимального пути к каждой целевой сети по некоторому критерию. Для вычисления оптимального пути на графе, как того требуют протоколы состояния связей, необходимы значительные вычислительные мощнности. После того как таблица маршрутизации составлена, функция продвижения пакетов происходит весьма просто Ч осуществляется просмотр таблицы и поиск совпадения полученного адреса с адресом целевой сети. Если совпадение есть, то пакет передается на соответствующий порт маршрутизатора. Некоторые маршрутизаторы поддерживают только функции продвижения пакетов по готовой таблице маршрутизации. Такие маршрутизаторы считаются усеченными, так как для их полноценной работы требуется наличие полнофункционального маршрутизатора, у которого можно взять готовую таблицу маршрутизации. Этот маршрутизатор часто называется сервером маршрутов. Отказ от самостоятельного выполнения функций построения таблицы маршрутизации резко дешевляет маршрутизатор и повышает его производительность. Примеры такого подхода дают маршрутизаторы NetBuilder компании 3Com, поддерживающие фирменную технологию Boundary Routing, и маршрутизирующие коммутаторы Catalyst 5 компании Cisco Systems. Классификация маршрутизаторов по областям применения По областям применения маршрутизаторы делятся на несколько классов. Магистральные маршрутизаторы ( Магистральные маршрутизаторы оперируют с агрегированными информационными потоками, переносящими данные большого количества пользовательских соединений. Центральная сеть может состоять из множества локальных сетей, разбросанных по разным зданиям и использующих самые разнообразные сетевые технологии, типы компьютеров и операционных систем. Магистральные маршрутизаторы - это мощные стройства, способные обрабатывать несколько сонтен тысяч или даже несколько миллионов пакетов в секунду, имеющие большое количество интерфейсов локальных и глобальных сетей. Поддерживаются не только среднескоростные интерфейсы глобальных сетей, такие как Т1/Е1, но и высокоскоростные, например ATM или SDH со скоростями 155 Мбит/с или 622 Мбит/с. Чаще всего магистральный маршрутизатор конструктивно выполнен по модульной схеме на основе шасси с множеством слотов - до 12-14.
Большое внимание уделяется в магистральных моделях надежности и отказоустойнчивости маршрутизатора, которая достигается за счет системы терморегуляции, избыточных источников питания, заменяемых на ходу ( Маршрутизаторы региональных отделений соединяют региональные отделения между собой и с центральной сетью. Сеть регионального отделения, так же как и центральная сеть, может состоять из нескольких локальных сетей. Такой маршрутизатор обычно представляет собой некоторую прощенную версию магистрального маршрутизатора. Если он выполнен на основе шасси, то количество слотов его шасси меньше: 4-5. Возможен также конструктив с фиксированным количеством портов. Поддерживаемые интерфейсы локальных и глобальных сетей менее скоростные. Примерами маршрутизаторов региональных отделений могут служить маршрутизаторы BLN, ASN компании Nortel Networks, Cisco 3600, Cisco 2500, NetBuilder II компании 3Com. Это наиболее обширный класс выпускаемых маршрутизаторов, характеристики которых могут приближаться к характеристикам магистральных маршрутизаторов, могут и опускаться до характеристик маршрутизаторов даленных офисов. Маршрутизаторы удаленных офисов соединяют,
как правило, единственную локальную сеть даленного офиса с центральной сетью или сетью регионального отделения по глобальной связи. В максимальном варианте такие маршрутизатонры могут поддерживать и два интерфейса локальных сетей. Как правило, интерфейс локальной сети - это Ethernet 10 Мбит/с, интерфейс глобальной сети - выделенная линия со скоростью 64 кбит/с, 1,544 или 2 Мбит/с. Маршрутизатор даленного офиса может поддерживать работу по коммутируемой телефонной линии в качестве резервной связи для выделенного канала. Существует очень большое количество типов маршрутизаторов даленных офисов. Это объясняется как массовостью потенциальных потребителей, так и специализацией такого типа стройств, проявляющейся в поддержке одного конкретного типа глобальной связи. Например, существуют маршрутизаторы, работающие только с сетью ISDN, существуют модели только для аналоговых выделенных линий и т. п. Тинпичными представителями этого класса являются маршрутизаторы Nautika компании Nortel Networks, Cisco 1600, Office Connect компании 3Com, семейство
Маршрутизаторы локальных сетей (коммутаторы 3-го ровня) предназначены для разделения крупных локальных сетей на подсети. Основное требование, предъявляемое к ним, - высокая скорость маршрутизации, поскольку в такой конфигурации отсутствуют низкоскоростные порты, такие как модемные порты 33,6 кбит/с или цифровые порты 64
кбит/с. Все порты имеют скорость по крайней мере 10 Мбит/с, многие работают на скорости 100
Мбит/с. Примерами коммутаторов
3-го ровня служат коммутаторы CoreBuilder 3500 компании 3Com, Accelar 1200 компании Nortel Networks, Waveswitch 9 компании
В зависимости от области применения маршрутизаторы обладают различными основными и дополнительными техническими характеристиками. Основные технические характеристики маршрутизаторов Основные технические характеристики маршрутизатора связаны с тем, как он решает свою главную задачу Ч маршрутизацию пакетов в составной сети. Именно эти характеристики в первую очередь определяют возможности и сферу применения того или иного маршрутизатора. Перечень поддерживаемых сетевых протоколов. Магистральный маршрутизатор должен поддерживать большое количество сетевых протоколов и протоколов маршрутизации, чтобы обеспечивать трафик всех существующих на предприятии вычислительных систем (в том числе и старевших, но все еще спешно эксплуатирующихся, так называемых унаследованных - Перечень поддерживаемых сетевых протоколов обычно включает протоколы IP, CONS и CLNS OSI, IPX, AppleTalk, DECnet, Banyan VINES, Xerox XNS. Перечень протоколов маршрутизации составляют протоколы IP RIP, IPX RIP, NLSP, OSPF, IS<-IS OSI, EGP, BGP, VINES RTP, AppleTalk RTMP. Перечень поддерживаемых интерфейсов локальных и глобальных сетей. Для лонкальных сетей - это интерфейсы,
реализующие физические и канальные протоколы сетей Ethernet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet, 100VG<-AnyLAN и ATM. Для глобальных связей - это интерфейсы физического ровня для связи с аппаратурой передачи данных, также протоколы канального и сетевого ровней, необходимые для подключения к глобальным сетям с коммутацией каналов и пакетов. Поддерживаются интерфейсы последовательных линий ( В набор поддерживаемых глобальных технологий обычно входят технологии Х.25, а
Общая производительность маршрутизатора. Высокая производительность маршрутизации важна для работы с высокоскоростными локальными сетями, также для поддержки новых высокоскоростных глобальных технологий, таких как а
Магистральные маршрутизаторы обычно поддерживают максимальный набор протоколов и интерфейсов и обладают высокой общей производительностью в один-два миллиона пакетов в секунду. Маршрутизаторы даленных офисов поддерживают несколько протоколов локальных сетей и низкоскоростные глобальные протоколы. Общая производительность таких маршрутизаторов обычно составляет от 5 до 20-30 тысяч пакетов в секунду. Маршрутизаторы региональных отделений занимают промежуточное положение, поэтому их иногда не выделяют в отдельный класс стройств. Наиболее высокой производительностью обладают коммутаторы 3-го ровня. Серия маршрутизаторов Cisco 1600 с модульными возможностями разработана для обеспечения потребностей небольших офисов по доступу в корпоративные сети и сеть Интернет. Эти маршрутизаторы обеспечивают подключение локальных сетей
Ethernet к глобальным сетям с использованием технологий ISDN, асинхронных и синхронных последовательных портов, включая Frame Relay, выделенные линии и
X.25. Дополнительный модуль с портом подключения к глобальным сетям добавляет этой серии гибкость и масштабируемость. Порт Ethernet 10BaseT< Синхронно / асинхронный встроенный сериальный порт< Порт ISDN BRI< Слот для модуля расширения< Cisco 1601-R 1 1 нет 1 Cisco 1603-R 1 нет 1 с интерфейсом S/T 1 Cisco 1605-R 2 нет нет 1 Cisco 1601 Дополнительная информация: Серия Cisco 2500 - это наиболее популярная в мире серия маршрутизаторов, предоставляющая широчайший спектр моделей для даленных офисов и подразделений. Порт вС< Порт глобальных сетей< Порт ISDN < Cisco 2501 1 порт Ethernet 2 синхронных последовательных порта 0 Cisco 2502 1 порт Token Ring 2 синхронных последовательных порта 0 Cisco 2503 1 порт Ethernet 2 синхронных последовательных порта 1 Cisco 2504 1 порт Token Ring 2 синхронных последовательных порта 1 Cisco 2513 1 порт Ethernet 2 синхронных последовательных порта 0 Cisco 2514 2 порта Ethernet 2 синхронных последовательных порта 0 Cisco 2515 2 порта Token Ring 2 синхронных последовательных порта 0 Примечание Интегрированный асинхронный порт (AUX) поддерживает асинхронные соединения на скорости до 38,6 Кб/сек Cisco 2514. Краткое описание: Основные возможности: Порт вС< Высокоскоростные порты глобальных сетей < Другие порты глобальных сетей< Порт ISDN < Cisco 2520 1 порт Ethernet 2 синхронных сериальных порта 2 синхронно / асинхронных сериальных порта 1 Cisco 2521 1 порт Token Ring 2 синхронных сериальных порта 2 синхронно / асинхронных сериальных порта 1 Cisco 2522 1 порт Ethernet 2 синхронных сериальных порта 8 синхронно / асинхронных сериальных портов 1 Cisco 2523 1 порт Token Ring 2 синхронных сериальных порта 8 синхронно / асинхронных сериальных портов 1 Порт вС< Порты глобальных сетей< Порт ISDN < Порты концентратора Ethernet < Cisco 2505 1 порт Ethernet 2 синхронных сериальных порта 0 8 Cisco 2507 1 порт Ethernet 2 синхронных сериальных порта 0 16 Cisco 2516 1 порт Ethernet 2 синхронных сериальных порта 1 14 Порт вС< Порты глобальных сетей< Асинхронные порты< Cisco 2509 1 порт Ethernet 2 синхронных сериальных порта 8 Cisco 2511 1 порт Ethernet 2 синхронных сериальных порта 16 Cisco 2512 1 порт Token Ring 2 синхронных сериальных порта 16 AS2509-RJ 1 порт Ethernet 1 синхронный сериальный порт 8 AS2511-RJ 1 порт Ethernet 1 синхронный сериальный порт 16 Серия Cisco 2500 с ПО Cisco IOSTM поддерживает все широко используемые сетевые протоколы, таких как IP, Novell IPX и AppleTalk, также широкий спектр протоколов маршрутизации. Маршрутизаторы Cisco 2500 предлагают больше возможностей для оптимизации полосы пропускания и, соответственно ее стоимости,
чем маршрутизаторы любых других производителей сетевого оборудования. Сжатие данных и многочисленные методы приоритезации потока данных гарантируют доставку важных данных, в то же время такие возможности как спуфинг протоколов,
"мгновенная" маршрутизация, выделение пропускной способности по требованию, становление соединения по требованиюи т.п. гарантируют минимизацию стоимости используемого соединения. Такие технологии, как IGMP, RSVP, PIM и WFQ
позволяют серии Cisco 2500 обеспечивать сервис для видео и аудио приложений. Ни одна из конкурирующих компаний не предлагает аналогичных технологий. Идентификация пользователей, списки доступа,
контроль событий, шифрация, построение частных сетей, туннелированиеи т.п. Ни один другой поставщик сетевого оборудования не в состоянии предоставить такой спектр решений. К настоящему моменту во всем мире становленно более 1,, стройств этой серии. Количество портов вС Cisco 2610 1 порт Ethernet Cisco 2611 2 порта Ethernet Cisco 2612 1 порт Ethernet и 1 порт Token Ring Cisco 2613 1 порт Token Ring Cisco 2620 1 самонастраивающийся порт 10/100 Ethernet Каждый маршрутизатор серии Cisco 2600 содержит один слот для модуля глобальной сети высокой плотности или модуля вС, два слота для модулей глобальной сети низкой плотности и одно посадочное место на системной плате для установки сервисного модуля AIM (Advanced Integration Module), который может использоваться для аппаратного сжатия или шифрования данных. Маршрутизаторы серии Cisco 2600 могут содержать до 6Мб оперативной памяти
(DRAM) и до 16 Мб флеш-памяти. Cisco 2610 Краткое описание: Модульный маршрутизатор Сisco 2610 для передачи голоса и факсов. - 1 порт Ethernet; Cisco 2620. Краткое описание: Данный роутер работает на мощном RISC процессоре,
предоставляет лучшенное качество обслуживания (QoS), безопасность и интеграцию с существующими сетями. Серия модульных маршрутизаторов Cisco 3600. Серия Cisco 3600 разработана для поддержки растущего числа даленных офисов и подразделений которым необходим доступ в корпоративную сети или сеть Интернет. Эта серия серверов доступа предлагает беспрецедентный ровень поддержки различных технологий даленного доступа, включая передачу голоса и факсов через сети TCP/IP. Количество доступных слотов< Обьем оперативной памяти (DRAM)< Процессор (CPU)< Cisco 3620 2 16MB, расширяемый до 64MB 80MHz IDT R4700 RISC Cisco 3640 4 16MB, расширяемый до 128MB 100MHz IDT R4700 RISC Серия Cisco 3600 с ПО Cisco IOSTM предлагает поддержку всех широко используемых сетевых протоколов, таких как IP, Novell IPX и AppleTalk, также широкий спектр протоколов маршрутизации. Маршрутизаторы Cisco 3600 предлагают больше возможностей для оптимизации полосы пропускания и, соответственно ее стоимости,
чем маршрутизаторы любых других производителей сетевого оборудования. Сжатие данных и многочисленные методы приоритезации потока данных гарантируют доставку важных данных, в то же время такие возможности как спуфинг протоколов,
"мгновенная" маршрутизация, выделение пропускной способности по требованию, становление соединения по требованию и т.п. гарантируют минимизацию стоимости используемого соединения. Возможность использования стройств серии 3600 в качестве серверов даленного доступа средней плотности с становкой от 6 до 60
цифровых модемов или от 8 до 48 аналоговых модемов, поддерживающих такие протоколы как V.34+ и V.90. Такие технологии, как IGMP, RSVP, PIM, WFQ, ISL
(InterSwitch Link), 802.1Q позволяют серии Cisco 3600 обеспечивать сервис для видео и аудио приложений, также поддержку виртуальных сетей. Ни одна из конкурирующих компаний не предлагает аналогичных технологий. Наличие голосовых модулей дает возможность передачи голоса (телефонии) и факсов через сети
TCP/IP, обеспечивая при этом соединение телефонов, офисных телефонных станций,
передачу факсов в реальном времени и в режиме их маршрутизации через общую сеть
IP. Голосовые модули также поддерживают стандарты ITU G.729, G.711 и G.723.1
для обеспечения качества голоса и факсов, и стандарт H.323 для поддержки приложений мультимедиа. Идентификация пользователей, списки доступа,
контроль событий, шифрация, построение частных сетей, туннелирование и т.п.
Поддерживается широкий спектр протоколов безопасности, включая TACACS+, Radius,
Kerberos. Ни один другой поставщик сетевого оборудования не в состоянии предоставить такой спектр решений. К настоящему моменту во всем мире становлено более 100 тысяч маршрутизаторов серии Cisco 3600. Cisco 3620. Краткое описание: - 2 доступных слота; Cisco 3640. Краткое описание: - 4 доступных слота; Маршрутизаторы серии Cisco 4 представляют собой модульные,
высокопроизводительные стройства, обеспечивающие снижение стоимости и сложности использования сетевых ресурсов за счет объединения множества локальных и глобальных сетей в единую многопротокольную сеть. Модель Cisco
4500M оптимизирована для приложений вС, глобальных сетей и ISDN, требующих невысокой пропускной способности. Модель Cisco 4700M, обладая более быстрым центральным процессором, представляет собой идеальное решение для задач, требующих высокой пропускной способности. Маршрутизаторы серии Cisco 4 Количество доступных слотов Обьем оперативной памяти (DRAM) Процессор (CPU) Cisco 4500M 3 16MB, расширяемый до 32MB 100MHz IDT Orion RISC Cisco 4700M 3 16MB, расширяемый до 64MB 133MHz IDT Orion RISC Серия Cisco 4 обеспечивают поддержку всех широко используемых сетевых протоколов, таких как IP, Novell IPX и AppleTalk, а также широкий спектр протоколов маршрутизации. Маршрутизаторы Cisco 4 предлагают больше возможностей для оптимизации полосы пропускания и, соответственно ее стоимости,
чем маршрутизаторы любых других производителей сетевого оборудования. Сжатие данных и многочисленные методы приоритизации потока данных гарантируют доставку важных данных, в то же время такие возможности как спуфинг протоколов,
"мгновенная" маршрутизация, выделение пропускной способности по требованию, становление соединения по требованию и т.п. гарантируют минимизацию стоимости используемого соединения. Такие технологии, как IGMP, RSVP, PIM, WFQ, ISL
(InterSwitch Link) позволяют серии Cisco 3600 обеспечивать сервис для видео и аудио приложений, также поддержку виртуальных сетей. Ни одна из конкурирующих компаний не предлагает такого спектра технологий. Идентификация пользователей, списки доступа,
контроль событий, шифрация, построение частных сетей, туннелирование и т.п.
Поддерживается широкий спектр протоколов безопасности, включая TACACS+, Radius,
Kerberos. Ни один другой поставщик сетевого оборудования не в состоянии предоставить такой спектр решений. Серия Cisco 4 является лидером среди маршрутизаторов среднего класса и в настоящий момент в мире становленно более
175 тысяч этих стройств. Серия универсальных серверов доступа Cisco AS5x00 Серия ниверсальных серверов доступа AS5x00 - это серия гибридных серверов доступа, предоставляющих доступ по асинхронным и ISDN линиям для мобильных,
удаленных и надомных пользователей. За счет одновременной поддержки аналоговых и ISDN подключений в рамках одного и того же стройства через единую общую линию подключения (trunk), серверы доступа AS5x00 позволяют поставщикам слуг Интернет и менеджерам корпоративных сетей обеспечить как традиционный доступ в сеть с использованием аналоговых линий, так и обеспечить поддержку растущих потребностей в использовании линий ISDN. Устройства AS5x00 сочетают в рамках одного шасси функциональность стройств окончания цифровых каналов (CSU), мультиплексоров, коммуникационных серверов,
коммутаторов, маршрутизаторов и содержат интегрированные модемы. Все это делает устройства серии AS5x00 идеальным решением для сред со смешанной средой передачи. Серия ниверсальных серверов
доступа Cisco AS5x00 Количество портов AS5300 AS5800 Порты Ethernet 1 встроенный маршрутизатор Cisco 7200 Порты Fast Ethernet 1 встроенный маршрутизатор Cisco 7200 Высокоскоростные синхронные последовательные порты 4 встроенный маршрутизатор Cisco 7200 Слоты для модулей 3 14 Порты структурированного E1/ISDN PRI До 8 До 48 Порты структурированного T3 нет До 3 Максимальное количество интегрированных модемов До 240 До 1440 Максимальное количество голосовых/факс портов До 120 До 1344 Коммутаторы. Коммутаторы - наиболее быстродействующие современные коммуникационные стройства, позволяющие соединять высокоскоростные сегменты без блокирования (уменьшения пропускной способности) межсегментного трафика. Особенности коммутаторов локальных сетей Техническая реализация коммутаторов После того, как технология коммутации привлекла общее внимание и получила высокие оценки специалистов, многие компании занялись реализацией этой технологии в своих стройствах, применяя для этого различные технические решения. Многие коммутаторы первого поколения были похожи на маршрутизаторы, то есть основывались на центральном процессоре общего назначения, связанном с интерфейсными портами по внутренней скоростной шине
(рисунок 4.1). Однако, это были скорее пробные стройства, предназначенные для освоения самой компании технологии коммутации, не для завоевания рынка. Рис. 4.1. Коммутатор на процессоре общего назначения Основным недостатком таких коммутаторов была их низкая скорость. ниверсальный процессор никак не мог справиться с большим объемом специализированных операций по пересылке кадров между интерфейсными модулями. Для скорения операций коммутации нужны были специализированные процессоры со специализированными средствами обмена данными,
как в первом коммутаторе Kalpana, и они вскоре появились. Теперь коммутаторы используют заказные специализированные БИС, которые оптимизированы для выполнения основных операций коммутации. Часто в одном коммутаторе используется несколько специализированных БИС, каждая из которых выполняет функционально законченную часть операций. В настоящее время коммутаторы используют в качестве базовой одну из трех схем взаимодействия своих блоков или модулей: Часто эти три способа взаимодействия комбинируются в одном коммутаторе. Коммутаторы на основе коммутационной матрицы Коммутационная матрица - основной и самый быстрый способ взаимодействия процессоров портов, именно он был реализован в первом промышленном коммутаторе локальных сетей. Однако,
реализация матрицы возможна только для определенного числа портов, причем сложность схемы возрастает пропорционально квадрату количества портов коммутатора (рисунок 4.2). Рис. 4.2. Коммутационная матрица Более детальное представление одного из возможных вариантов реализации коммутационной матрицы для 8 портов дано на рисунке 4.3. Входные блоки процессоров портов на основании просмотра адресной таблицы коммутатора определяют по адресу назначения номер выходного порта. Эту информацию они добавляют к байтам исходного кадра в виде специального ярлыка - тэга (tag). Для данного примера тэг представляет просто 3-х разрядное двоичное число,

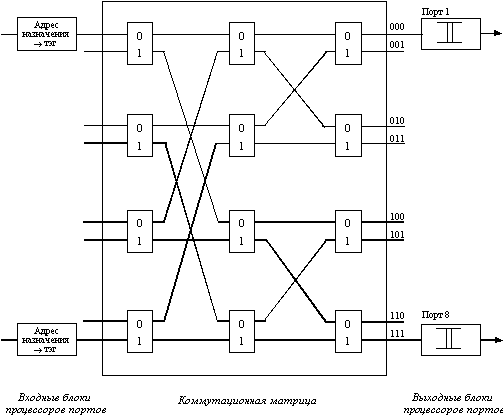

соответствующее номеру выходного порта. Рис. 4.3. Реализация коммутационной матрицы 4х4 с помощью двоичных переключателей Матрица состоит из трех ровней двоичных переключателей,
которые соединяют свой вход с одним из двух выходов в зависимости от значения бита тэга. Переключатели первого ровня правляются первым битом тэга, второго
- вторым, третьего - третьим. Матрица может быть реализована и по-другому, на основании комбинационных схем другого типа, но ее особенностью все равно остается технология коммутации физических каналов. Известным недостатком этой технологии является отсутствие буферизации данных внутри коммутационной матрицы - если составной канал невозможно построить из-за занятости выходного порта или промежуточного коммутационного элемента, то данные должны накапливаться в их источнике, в данном случае - во входном блоке порта, принявшего кадр. Коммутаторы с общей шиной Коммутаторы с общей шиной используют для связи процессоров портов высокоскоростную шину, используемую в режиме разделения времени. Эта архитектура похожа на изображенную на рисунке 4.1 архитектуру коммутаторов на основе ниверсального процессора, но отличается тем, что шина здесь пассивна, а активную роль выполняют специализированные процессоры портов. Пример такой архитектуры приведен на рисунке 4.4. Для того,

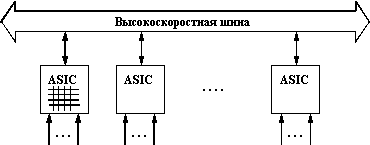

чтобы шина не была зким местом коммутатора, ее производительность должна быть по крайней мере в N/2 раз выше скорости поступления данных во входные блоки процессоров портов. Кроме этого, кадр должен передаваться по шине небольшими частями, по несколько байт, чтобы передача кадров между несколькими портами происходила в псевдопараллельном режиме, не внося задержек в передачу кадра в целом. Размер такой ячейки данных определяется производителем коммутатора.
Некоторые производители, например, LANNET (сейчас подразделение компании Madge
Networks), выбрали в качестве порции данных, переносимых за одну операцию по шине, ячейку АТМ с ее полем данных в 48 байт. Такой подход облегчает трансляцию протоколов локальных сетей в протокол АТМ, если коммутатор поддерживает эти технологии. Рис. 4.4. Архитектура общей шины Входной блок процессора помещает в ячейку, переносимую по шине, тэг, в котором казывает номер порта назначения. Каждый выходной блок процессора порта содержит фильтр тэгов, который выбирает тэги, предназначенные данному порту. Шина, так же как и коммутационная матрица, не может осуществлять промежуточную буферизацию, но так как данные кадра разбиваются на небольшие ячейки, то задержек с начальным ожиданием доступности выходного порта в такой схеме нет. Коммутаторы с разделяемой памятью Третья базовая архитектура взаимодействия портов -
двухвходовая разделяемая память. Пример такой архитектуры приведен на рисунке
4.5. Рис. 4.5. Архитектура разделяемой памяти Входные блоки процессоров портов соединяются с переключаемым входом разделяемой памяти, выходные блоки этих же процессоров соединяются с переключаемым выходом этой памяти. Переключением входа и выхода разделяемой памяти правляет менеджер очередей выходных портов. В разделяемой памяти менеджер организует несколько очередей данных, по одной для каждого выходного порта. Входные блоки процессоров передают менеджеру портов запросы на запись данных в очередь того порта, который соответствует адресу назначения пакета.
Менеджер по очереди подключает вход памяти к одному из входных блоков процессоров и тот переписывает часть данных кадра в очередь определенного выходного порта. По мере заполнения очередей менеджер производит также поочередное подключение выхода разделяемой памяти к выходным блокам процессоров портов, и данные из очереди переписываются в выходной буфер процессора. Память должна быть достаточно быстродействующей для поддержания скорости переписи данных между N портами коммутатора. Применение общей буферной памяти, гибко распределяемой менеджером между отдельными портами, снижает требования к размеру буферной памяти процессора порта. Комбинированные коммутаторы У каждой из описанных архитектур есть свои преимущества и недостатки, поэтому часто в сложных коммутаторах эти архитектуры применяются в комбинации друг с другом. Пример такого комбинирования приведен на рисунке 4.6.
Коммутатор состоит из модулей с фиксированным количеством портов (2 - 8), выполненных на основе специализированной БИС (ASIC),
реализующей архитектуру коммутационной матрицы. Если порты, между которыми нужно передать кадр данных, принадлежат одному модулю, то передача кадра осуществляется процессорами модуля на основе имеющейся в модуле коммутационной матрицы. Если же порты принадлежат разным модулям, то процессоры общаются по общей шине. При такой архитектуре передача кадров внутри модуля будет происходить чаще всего быстрее, чем при межмодульной передаче, так как коммутационная матрица - наиболее быстрый, хотя и наименее масштабируемый способ взаимодействия портов. Скорость внутренней шины коммутаторов может достигать нескольких Гб/c, у наиболее мощных моделей - до 10 - 14 Гб/с. Рис. 4.6. Комбинирование архитектур коммутационной матрицы и общей шины Можно представить и другие способы комбинировании архитектур, например, использование для взаимодействия модулей разделяемой памяти. Модульные и стековые коммутаторы В конструктивном отношении коммутаторы делятся на: Первый тип коммутаторов обычно предназначен для организации небольших рабочих групп. Модульные коммутаторы на основе шасси чаще всего предназначены для применения на магистрали сети. Поэтому они выполняются на основе какой-либо комбинированной схемы, в которой взаимодействие модулей организуется по быстродействующей шине или же на основе быстрой разделяемой памяти большого объема. Модули такого коммутатора выполняются на основе технологии "hot swap", то есть допускают замену на ходу, без выключения коммутатора, так как центральное коммуникационное стройство сети не должно иметь перерывов в работе. Шасси обычно снабжается резервированными источниками питания и резервированными вентиляторами, в тех же целях. В целом такие коммутаторы напоминают маршрутизаторы высшего класса или корпоративные многофункциональные концентраторы, поэтому иногда они включают помимо модулей коммутации и модули повторителей или маршрутизатров. С технической точки зрения определенный интерес представляют стековые коммутаторы. Эти стройства представляют собой коммутаторы, которые могут работать автономно, так как выполнены в отдельном корпусе, но имеют специальные интерфейсы, которые позволяют их объединять в общую систему, которая работает как единый коммутатор. Говорят, что в этом случае отдельные коммутаторы образуют стек. Обычно такой специальный интерфейс представляет собой высокоскоростную шину, которая позволяет объединить отдельные корпуса подобно модулям в коммутаторе на основе шасси. Так как расстояния между корпусами больше, чем между модулями на шасси, скорость обмена по шине обычно ниже, чем у модульных коммутаторов: 200 - 400 Мб/c. Не очень высокие скорости обмена между коммутаторами стека обусловлены также тем, что стековые коммутаторы обычно занимают промежуточное положение между коммутаторами с фиксированным количеством портов и коммутаторами на основе шасси. Стековые коммутаторы применяются для создания сетей рабочих групп и отделов, поэтому сверхвысокие скорости шин обмена им не очень нужны и не соответствуют их ценовому диапазону.
Структура стека коммутаторов, соединяемых по скоростным специальным портам, показана на рисунке 4.7. Рис. 4.7. Стек коммутаторов,
объединяемых по высокоскоростным каналам Компания Cisco предложила другой подход к организации стека. Ее коммутатор Catalyst 3 (ранее называвшийся EtherSwitch Pro Stack)
также имеет специальный скоростной интерфейс 280 Мб/с для организации стека, но с его помощью коммутаторы соединяются не друг с другом, с отдельным устройством, содержащим коммутационную матрицу 8(8, организующую более высокопроизводительный обмен между любыми парами коммутаторов Серия коммутаторов Cisco Catalyst 1900 Серия коммутаторов Catalyst 1900 обеспечивает наилучшее соотношение цена/производительность для современных сетей Ethernet. С четом предельно низкой цены за порт, эти коммутаторы представляют собой альтернативу концентраторам 10BaseT. The Catalyst 1900 имеет 12 или 24 коммутируемых порта
Ethernet 10BaseT для подключения рабочих станций и два порта 100BaseT для подключения серверов общих ресурсов или для соединения с центральной информационной магистралью предприятия. Порты< Кол-во адресов MAC < Catalyst 1924 24 порта 10BaseT 1024 Catalyst 1924C
24 порта 10BaseT 1024 Catalyst 1912 12 портов 10BaseT 1024 Catalyst 1912C 12 портов 10BaseT 1024 Cisco Catalyst 1924. Функциональные возможности: Cisco Catalyst 1912. Функциональные возможности: Серия коммутаторов Cisco Catalyst 2820 Устройства серии Catalyst 2820 - это наиболее гибкие устройства для рабочих групп. Коммутаторы этой серии имеют 24
коммутируемых порта Ethernet и два слота расширения для высокоскоростных сетевых модулей. Высокоскоростные сетевые модули обеспечивают подключение серверов общих ресурсов, создание высокопроизводительных рабочих групп,
подключение к общей информационной магистрали и поддерживают протоколы Fast
Ethernet, FDDI, ATM. В качестве среды передачи может быть использован как кабель тип "витая пара" так и волоконнооптический кабель. Порты Поддержка
адресов MAC Catalyst
2822 24
порта 10BaseT 2048
адреса Catalyst
2828 24
порта 10BaseT 8192
адреса Серия коммутаторов Cisco Catalyst 2900 Серия коммутаторов представляет собой высокопроизводительные коммутаторы фиксированной конфигурации для коммуникационных центров и центров обработки данных. Порты Модули
расширения Catalyst
2908 XL 8
портов 10/100BaseTX 0
Catalyst
2924 XL 24
порта 10/100BaseTX 0 Catalyst
2924C
XL 22
порта 10/100BaseTX 2 порта 100BaseFX 0 Catalyst
2916M XL 16
порта 10/100BaseTX Два слота расширения 4 порта 10/100BaseTX 2 порта 100BaseFX ATM Gigabit Ethernet ISL Cisco Catalyst 2924 XL Функциональные возможности: Коммутаторы серии Cisco Catalyst 5 Серия коммутаторов Catalyst 5 - это наиболее полнофункциональные решения для коммуникационных центров, центров обработки данных или информационных магистралей. Catalyst 5500 - это высокопроизводительный, модульный коммутатор, масштабируемый до 50 Гб/сек и пропускную способность в десятки миллионов пакетов в секунду, обеспечивая масштабируемость, гибкость и отказоустойчивость для построения больших,
коммутируемых интрасетей. Порты Другие модули
Catalyst 5 48
портов 10BaseT Catalyst 5002 48
портов 10BaseT 1
порт CDDI/FDDI Catalyst
5500 48
портов 10BaseT 1
порт CDDI/FDDI Catalyst
5509 48
портов 10BaseT Коммутирующие маршрутизаторы Catalyst 8500 CSR - одни из самых последних устройств в арсенале коммутирующих маршрутизаторов масштаба предприятия. Catalyst 8500 CSR определяет новый класс специализированных коммутирующих маршрутизаторов, имеющих неблокирующую архитектуру, предотвращающую потерю пакетов даже в моменты максимальной загрузки. Интегрированные возможности коммутации ATM делают Catalyst 8500 CSR единой промышленной платформой, способной воплотить в себе возможности интеграции данных, голосового и видео трафика. Маштабируемость Catalyst 8500 CSR сочетается с богатыми возможностями правления качеством сервиса (Quality of Service),
которые были разработаны для предотвращения потерь данных и использования новых мультимеди приложений, чувствительных к временным задержкам. Эти возможности воплощены в ПО Cisco IOS(tm), делая серию Catalyst 8500 CSR
не имеющей себе равных в своем классе многофункциональных коммутирующих маршрутизаторов для больших интрасетей масштаба предприятий. Серия коммутирующих
маршрутизаторов Catalyst 8500 CSR Слоты расширения Типы модулей SONET STS3c/STM1
155-Mbps Multimode Fiber (SC connectors) SONET STS3c/STM1
155-Mbps Single-Mode Fiber (SC Intermediate Reach connectors) SONET STS3c/STM1
155-Mbps Multimode Fiber-Packet over SONET (SC connectors) SONET STS3c/STM1
155-Mbps Single-Mode Fiber-Packet over SONET (SC Intermediate Reach
connectors) Catalyst 8540 13 Список литературы. 1. В.Г. Олифер; Н.А. Олифер Компьютерные сети 2-е издание, издательский дои Питер, 2005
то есть передавать их на основании изучения МАС-адресов. Маршрутизатор
необходимо сконфигурировать особым способом, чтобы по отношению к неbr>
которым ^маршрутизируемым протоколам на некоторых портах он выполнял
функции моста, по отношению к маршрутизируемым протоколам - функции маршрутизатора. Такой мост/маршрутизатор иногда называют
Маршрутизаторы фирмы Cisco
Серия маршрутизаторов Cisco 1600
Серия маршрутизаторов Cisco 1600
Основные возможности
Маршрутизатор Cisco 1601 из серии 1600 с модульными возможностями.
Информация о портах: 1 Ethernet 10BaseT, 1 serial sync/async.
Информация о памяти: 16Mb DRAM, 4Mb flash. От других моделей этой серии отличается отсутствием синхронно/асинхронного встроенного сериального порта и наличием одного порта Ethernet 10BaseT.
- поддерживает все возможности ПО Cisco IOSTM;
- слот для становки добавочного модуля добавляет гибкости в решение и обеспечивает защиту инвестиций;
- карта флеш-памяти (PC Card) для простой замены и обслуживания программного обеспечения;
- программное обеспечение ClickStart для прощения конфигурации;
- ПО ConfigMaker для Win95 и NT 4.0 ConfigMaker для дизайна сети и прощения конфигурации;
Серия маршрутизаторов Cisco 2500
Основные возможности
Серия маршрутизаторов Cisco 2500
1 порт Token Ring
Маршрутизатор Cisco 2514.
Информация о портах: 2 порта Ethernet, 2 синхронных последовательных порта и интегрированный асинхронный (AUX) порт, поддерживающий асинхронные соединения на скорости до 38.6 Кб/сек.
Информация о памяти: 16Mb DRAM, 8Mb flash.
* Поддерживает полный спектр ПО Cisco IOS(tm);
* ПО ClickStart позволяет становить маршрутизатор за несколько минут;
* Использование CiscoWorks Windows позволяет правлять маршрутизаторами из центрального офиса, обеспечивая даленноe обслуживание;
* Флеш-память для простой замены и обслуживания программного обеспечения;
* Серия Cisco 2500 предлагает широкий выбор вариантов подключений локальных и глобальных сетей, что позволяет в сочетании с ПО Cisco IOSTM добиться максимально эффективного использования сетевых ресурсов;
* ПО ConfigMaker для Win95 и NT 4.0 для дизайна сети и прощения конфигурации.
Основные достоинства:
* Поддержка широчайшего спектра протоколов (IP, Novell IPX и AppleTalk, также широкий спектр протоколов маршрутизации);
* Непревзойденная оптимизация полосы пропускания. Маршрутизаторы Cisco 2500
предлагают больше возможностей для оптимизации полосы пропускания и,
соответственно ее стоимости, чем маршрутизаторы любых других производителей сетевого оборудования. Сжатие данных и многочисленные методы приоритезации потока данных гарантируют доставку важных данных, в то же время такие возможности как спуфинг протоколов, "мгновенная" маршрутизация,
выделение пропускной способности по требованию, становление соединения по требованиюи т.п. гарантируют минимизацию стоимости используемого соединения.
* Расширенная поддержка мультимедиа. Такие технологии, как IGMP, RSVP, PIM и
WFQ позволяют серии Cisco 2500 обеспечивать сервис для видео и аудио приложений. Ни одна из конкурирующих компаний не предлагает аналогичных технологий.
* Высочайший ровень базопасности. Идентификация пользователей, списки доступа,
контроль событий, шифрация, построение частных сетей, туннелирование и т.п. Ни один другой поставщик сетевого оборудования не в состоянии предоставить такой спектр решений.
* Наиболее популярная серия маршрутизаторов в мире. К настоящему моменту во всем мире становленно более 1,, стройств этой серии.
Серия многофункциональных серверов доступа Cisco 2500
Серия маршрутизаторов Cisco 2500 с интегрированным концентратором Ethernet
Серверы доступа серии Cisco 2500
Основные достоинства
Варианты программного обеспечения
Серия маршрутизаторов Cisco 2600.
Основные возможности
Серия маршрутизаторов Cisco 2600
Модули для машрутизаторов серии Cisco 2600
Модули вС
Модули глобальных сетей низкой плотности
Модули глобальных сетей высокой плотности
Сервисные модули AIM (Advanced Integration Module)
Варианты программного обеспечения
Информация о портах: 1 порт Ethernet, 2 слота под WAN, 1 слот под AIM.
Информация о памяти: 32Mb DRAM, 16Mb flash.
- один слот для модуля глобальной сети высокой плотности или модуля вС;
- два слота для модулей глобальной сети низкой плотности;
- одно посадочное место на системной плате для становки сервисного модуля AIM
(Advanced Integration Module), который может использоваться для аппаратного сжатия или шифрования данных;
- поддерживает полный спектр ПО Cisco IOSTM;
- модульная архитектура;
- встроенные порты вС;
- возможность использования модулей от серий Cisco 1600, Cisco 3600, в том числе для передачи голосовых и факсимильных соединений;
- поддерживается как передача голоса поверх протокола IP, так и передача голоса поверх протокола Frame Relay (стандарты FRF.11 и FRF.12);
- флеш-память для простой замены и обслуживания программного обеспечения ;
- интегрированный асинхронный порт (AUX) поддерживает соединения на скорости до
115.2 Кб/сек;
- сервисный модуль для аппаратного сжатия данных позволяет меньшить стоимость затрат на поддержание глобальных сетей и более эффективно использовать возможности ПО Cisco IOS;
Маршрутизатор Cisco 2620.
Информация о портах: 1 10/100 Ethernet, 2 WIC слота и 1 слот под сетевой модуль.
Информация о памяти: 32Mb DRAM, 16Mb flash.
Cisco 2620 использует модульные интерфейсы, совместимые с сериями Cisco 1600,
1700 и 3600, предоставляя добное и эффективное решение для доступа к
Internet/intranet, интеграции голоса/данных, аналогового и цифрового доступа по дозвону, доступ к VPN, DSL access, ATM, VLAN.
Серия маршрутизаторов Cisco 3600
Основные возможности
Модули для машрутизаторов серии Cisco 3600
Модули вС
Модули глобальных сетей
Смешанные сетевые модули
Основные достоинства
Варианты программного обеспечения
Маршрутизатор Cisco 3620.
Информация о портах: 2 доступных слота.
Информация о памяти: 6М DRAM, 16Mb flash.
- 3М DRAM, расширяемые до 6М;
- 80MHz IDT R4700 RISC CPU;
- поддержка всех функции ПО Cisco IOS;
- модульная архитектура;
- поддерживается как передача голоса поверх протокола IP, так и передача голоса поверх протокола Frame Relay (стандарты FRF.11 и FRF.12);
- широчайший спектр функций в рамках одного стройства;
- простой и гибкий метод замены программного обеспечения с использованием флеш-памяти;
- дополнительный отказоустойчивый источник питания ПО ConfigMaker для Win95 и
NT 4.0 для дизайна сети и прощения конфигурации.
Маршрутизатор Cisco 3640.
Информация о портах: 4 доступных слота.
Информация о памяти: 64Mb DRAM, 16Mb flash.
- до 12М DRAM;
- 100MHz IDT R4700 RISC CPU;
- поддержка всех функции ПО Cisco IOS;
- модульная архитектура;
- поддерживается как передача голоса поверх протокола IP, так и передача голоса поверх протокола Frame Relay (стандарты FRF.11 и FRF.12);
- широчайший спектр функций в рамках одного стройства;
- простой и гибкий метод замены программного обеспечения с использованием флеш-памяти;
- дополнительный отказоустойчивый источник питания ПО ConfigMaker для Win95 и
NT 4.0 для дизайна сети и прощения конфигурации.Серия маршрутизаторов Cisco 4
Основные возможности
Модули для маршрутизаторов серии Cisco 4
Модули вС
Модули глобальных сетей
Варианты программного обеспечения
Основные достоинства
Основные возможности
Варианты программного обеспечения
2 порта 100BaseTX
1 порт AUI
1 порт 100BaseTX
1 порт 100BaseFX
1 порт AUI
2 порта 100BaseTX
1 порт AUI
1 порт 100BaseTX 1 порт 100BaseFX
1 порт AUI
Основные возможности
* таблица MAC-адресов - 1024 записей;
* интерфейс на базе Web для становки, администрирования и правления устройством;
* поддержка платформы правления CiscoWorks;
* правление с ипользованием протоколов Telnet и SNMP, также с помощью командной строки (CLI);
* поддержка протокола CGMP для эффективного правления мультимедиа-трафика;
* встроенный агент RMON поддерживает четыре группы RMON и порт для подключения анализатора протоколов;
* поддерживаются виртуальные сети (ISL);
* поддержка Fast EtherChannel для создания высокоскоростного соединения на портах Fast Ethernet;
* поддержка технологии Cisco Switch clustering;
* объем буферной памяти в Мб исключает потери пакетов;
* неблокируемая интеллектуальная архитектура коммутации поддерживает скорость wire-speed
на всех портах;
* режим правления трафиком обеспечивает нулевую потерю пакетов при перегрузках;
* режим правления трафиком обеспечивает прохождение пакетов при полностью заполненной буферной памяти;
* технология контроля за потоком данных поддерживает как режим back- pressure,
так и режим I 802.3x flow control;
* контроль широковещательных штормов ;
* поддержка протокола I 802.1d
Технические характеристики:
- 24 порта вС 10Base-T;
- 1 порт вС 10Base-2 (AUI);
- 2 порта вС 100Base-TX;
- поддержка полного дуплекса (на всех портах);
- технология коммутации cut-through / store and forward;
- размер таблицы MAC-адресов 1024;
- объем буферной памяти Мb на стройство;
- коммутационная фабрика 1Gb;
- максимальная полоса пропускания 37Мб;
- производительность до 550 тыс. 64-х бит. пакетов/сек;
- задержка коммутации пакетов (cut-through) 70мк сек. на 1Мбит порт / 11мк сек. на 10Мбит порт;
- поддержка ВЛВС До 1024 ISL;
- наличие Fast EtherChannel;
- наличие ISL (Inter Switch Link);
- правление SNMP, Telnet, Web-based, out-of-band, RMON, CiscoView;
- поддержка RMON History, Events, Alarms, Statistics;
- процессор 80486;
- память flash Мб;
- память dram Мб;
* таблица MAC-адресов - 1024 записей;
* интерфейс на базе Web для становки, администрирования и правления устройством;
* поддержка платформы правления CiscoWorks;
* правление с ипользованием протоколов Telnet и SNMP, также с помощью командной строки (CLI);
* поддержка протокола CGMP для эффективного правления мультимедиа-трафика;
* встроенный агент RMON поддерживает четыре группы RMON и порт для подключения анализатора протоколов;
* поддерживаются виртуальные сети (ISL);
* поддержка Fast EtherChannel для создания высокоскоростного соединения на портах Fast Ethernet;
* поддержка технологии Cisco Switch clustering;
* объем буферной памяти в Мб исключает потери пакетов;
* неблокируемая интеллектуальная архитектура коммутации поддерживает скорость
wire-speed на всех портах;
* режим правления трафиком обеспечивает нулевую потерю пакетов при перегрузках;
* режим правления трафиком обеспечивает прохождение пакетов при полностью заполненной буферной памяти;
* технология контроля за потоком данных поддерживает как режим back- pressure,
так и режим I 802.3x flow control;
* контроль широковещательных штормов ;
* поддержка протокола I 802.1d
Технические характеристики:
- 12 портов вС 10Base-T;
- 1 порт вС 10Base-2 (AUI);
- 2 порта вС 100Base-TX;
- поддержка полного дуплекса (на всех портах);
- технология коммутации cut-through / store and forward;
- размер таблицы MAC-адресов 1024;
- объем буферной памяти Мb на стройство;
- коммутационная фабрика 1Gb;
- максимальная полоса пропускания 37Мб;
- производительность до 550 тыс. 64-х бит. пакетов/сек;
- задержка коммутации пакетов (cut-through) 70мк сек. на 1Мбит порт / 11мк сек. на 10Мбит порт;
- поддержка ВЛВС До 1024 ISL;
- наличие Fast EtherChannel;
- наличие ISL (Inter Switch Link);
- правление SNMP, Telnet, Web-based, out-of-band, RMON, CiscoView;
- поддержка RMON History, Events, Alarms, Statistics;
- процессор 80486;
- память flash Мб;
- память dram Мб;
1 порт AUI
2 слота расширения
1 порт AUI
2 слота расширения
Основные возможности
Типы модулей Fast Ethernet
Типы других модулей вС
Основные возможности
* коммутирующая фабрика 3,Гб обеспечивает пересылку более 3 млн пакетов в секунду;
* поддержка стандарта I 802.1p обеспечивает приоритезацию, чувствительных ко времени задержки, приложений, таких как видео и голос;
* поддержка технологии Cisco Switch clustering;
* поддерживаются виртуальные сети, как I 802.1q, так и ISL;
* автоматический выбор скорости 10 или 10Мбит и полудуплексного или полнодуплексного режима передачи;
* интерфейс на базе Web для становки, администрирования и правления устройством;
* поддержка платформы правления CiscoWorks;
* правление с ипользованием протоколов Telnet и SNMP, также с помощью командной строки (CLI);
* поддержка протокола CGMP для эффективного правления мультимедиа-трафика;
* встроенный агент RMON поддерживает четыре группы RMON и порт для подключения анализатора протоколов;
* поддержка протокола I 802.1d
* поддержка Fast EtherChannel и Gigabit EtherChannel;
Технические характеристики:
- порты вС 10/100Base-TX 24;
- поддержка полного дуплекса Да (на всех портах);
- технология коммутации store and forward Размер таблицы MAC-адресов 2048;
- объем буферной памяти Мb на стройство;
- коммутационная фабрика 3,2Gb ;
- максимальная полоса пропускания 1,6Gb ;
- производительность Более 3 млн. 64-х бит. пакетов/сек;
- поддержка ВЛВС До 64;
- наличие Fast EtherChannel;
- наличие ISL (Inter Switch Link);
- правление SNMP, Telnet, Web-based, out-of-band, RMON, CiscoView;
- поддержка RMON History, Events, Alarms, Statistics;
- процессор Power PC 403C;
- память flash Мб;
- память dram Мб;
24 порта 10BaseT (RJ-21)
24 порта 10BaseT (RJ-45)
12 портов 10BaseFL
24 порта 100BaseTX
24 порта 10/100BaseTX 12 портов 10/100BaseT
12 портов 100BaseFX 3 порта 1BaseSX 3 порта 1BaseLX/LH 9 портов
1BaseSX 9 портов 1BaseLX/LH
1 порт CDDI/FDDI
2 порта эмуляции вС ATM OC-3
24 порта 10BaseT (RJ-21)
24 порта 10BaseT (RJ-45)
12 портов 10BaseFL
24 порта 100BaseTX
24 порта 10/100BaseTX 12 портов 10/100BaseT
12 портов 100BaseFX 3 порта 1BaseSX 3 порта 1BaseLX/LH 9 портов
1BaseSX 9 портов 1BaseLX/LH
2 порта эмуляции вС ATM OC-3
24 порта 10BaseT (RJ-21)
24 порта 10BaseT (RJ-45)
12 портов 10BaseFL
24 порта 100BaseTX
24 порта 10/100BaseTX 12 портов 10/100BaseT
12 портов 100BaseFX 3 порта 1BaseSX 3 порта 1BaseLX/LH 9 портов
1BaseSX 9 портов 1BaseLX/LH
2 порта ATM OC-3
4 порта ATM OC-3, MM
Fiber
4 порта ATM OC-3, SM Fiber
4 порта ATM OC-3, UTP, UTP-5
1 порт ATM OC-12, SM Fiber
2 или 4 порта E-3
4 порта T1/E1 ATM
4 порта эмуляции каналов T1/E1
12 портов 25Mbps ATM
24 порта 10BaseT (RJ-21)
24 порта 10BaseT (RJ-45)
12 портов 10BaseFL
24 порта 100BaseTX
24 порта 10/100BaseTX 12 портов 10/100BaseT
12 портов 100BaseFX 3 порта 1BaseSX 3 порта 1BaseLX/LH 9 портов 1BaseSX
9 портов 1BaseLX/LH
1
порт CDDI/FDDI
2 порта ATM OC-3
4 порта ATM OC-3, MM
Fiber
4 порта ATM OC-3, SM Fiber
4 порта ATM OC-3, UTP, UTP-5
1 порт ATM OC-12, SM Fiber
2 или 4 порта E-3
4 порта T1/E1 ATM
4 порта эмуляции каналов T1/E1
12 портов 25Mbps ATM
Основные возможности
8 ports 10/100-Mbps
Fast Ethernet with Fast EtherChannel (RJ-45)
8 ports 100-Mbps Fast Ethernet with Fast EtherChannel (fiber optic, SC)
1-Gbps Gigabit Ethernet Uplink (GBIC interface)
Основные возможности
