ВВЕДЕНИЕ








Глава 1.


Введение.


К настоящему времени микроэлектроника сформировалась как генеральное схемотехническое и конструктивно-технологическое направление в создании средств вычислительной техники, радиотехники и автоматики.

Основополагающая идея микроэлектроники - конструктивная интеграция элементов электронной схемы объективно приводит к интеграции схемотехнических, конструкторских и технологических решений, которая выражается в тесной взаимосвязи и взаимообусловленности всех этапов проектирования интегральной микросхемы. При этом главным связующим звеном всех этапов проектирования является задача обеспечения высокой надежности ИМС.

Важнейшей задачей схемотехнического проектирования, является разработка быстродействующих и надежных схем, стойчиво работающих при низких ровнях мощности (малая допустимая мощность рассеивания), в словиях сильных паразитных связей (высокая плотность паковки) и при ограниченных по точности и стабильности параметров элементов. Потенциальная возможность ИМС на этом этапе проектирования оценивается с четом возможностей выбранного структурно технологического варианта ИМС и его технологической реализации.

Конструктор, стремясь сохранить быстродействие и надежность ИМС на проектном ровне, определяет оптимальную технологию, выбирает материалы и технологические методы, обеспечивающие надежные электротехнические соединения, также защиту от окружающей среды и механических воздействий с четом технологических возможностей и ограничений.

При технологическом проектировании синтезируется оптимальная структура технологического процесса обработки и сборки, позволяющая максимально использовать отработанные, типовые процессы и обеспечивать высокую воспроизводимость, минимальную трудоемкость и стоимость с четом конструкторских требований.

Важным этапом технологического проектирования, направленного на обеспечение качества и надежности ИМС, является разработка операций контроля на всех этапах производства ИМС: входного контроля основных и вспомогательных материалов и комплектующих изделий, контроля в процессе обработки, межоперационного контроля полуфабрикатов и выходного контроля готовых изделий.

Рост степени интеграции и функциональной насыщенности единицы объема изделий микроэлектроники, объективно приводит к микроминитюаризации их исполнения.

Практика показывает, что проблемы, связанные с микроминитюаризацией, комплексно могут быть решены на базе разработки и внедрения новых конструктивно-технологических принципов сборки ИМС и аппаратуры на их основе.





















ТЕХНОЛОГИЧЕСКАЯ

ЧАСТЬ







Глава 2.


2.1. Анализ существующих методов сборки БИС.


2.1.1. Проволочные методы сборки БИС.


Соединения проволокой является в настоящее время, к сожалению, пока наиболее распространенным способом монтажа ИМС. Рассмотрим особенности этого способа.


Присоединение проволочных выводов.


Монтажные операции, связанные с присоединением выводов, осуществляются, во-первых, для создания внутрисхемных соединений при монтаже кристаллов на подложках гибридных пленочных микросхем и микросборок (контактная площадка кристалла при этом соединяется с контактной площадкой подложки с помощью перемычки или непосредственно); во-вторых, для коммутации контактных площадок кристалла ИМС или периферийных контактов гибридных микросхем и микросборок с внешними выводами корпуса.


Выводы можно присоединять микросваркой или пайкой.

С помощью пайки получают ремонтопригодные соединения. В то же время, паяное соединение характеризуется относительно большой плоскостью и сам процесс низкой производительностью, возможно растворение материала перемычек и пленочных контактов в расплавленном припое; воспроизводимость параметров соединений не высока. В связи с этим применение пайки для присоединения выводов ограничено.




рис 1

1-кристалл ; 2-вывод ; 3- внешний вывод;

При микросварке, соединение может быть получено за счет плавления и давления. Микросварка плавлением основана на сильном локальном нагреве и скоренной взаимной диффузии соединяемых материалов. Возможность образования при этом хрупких интерметаллических соединений и худшение адгезии тонких металлических пленок к подложке ограничивает применение этого метода.

Наиболее широко применяют разновидности микросварки давлением, при которых соединение формируется в твердой фазе за счет сжатия поверхностей и нагрева. Это обусловлено возможностью правления параметрами процесса, его механизации и автоматизации, высоким качеством и воспроизводимостью параметрова соединения. При микросварке давлением, формы и размеры сварной точки строго определены рабочей частью инструмента и площадью получаемого соединения.

В качестве выводов используют проволоку крупного сечения из золота или алюминия. Применяемая золотая проволока марки Зл.9 имеет диаметр 25-60 мкм. и относительное длинение 10%. Недостатками такой проволоки являются высокая стоимость, большой дельный вес, снижающаяся стойкость к вибрациям и дарным нагрузкам, невысокое сопротивление разрыву (для отоженной проволоки около 120 Н/кв.мм ) и возможность образования при неблагоприятных словиях с алюминием хрупких и пористых соединений типа AlnAum.

Использование выводов из чистого алюминия марки А995 также ограничено из-за невысокой прочности ( для мягкой проволоки около 75 Н/кв.мм ), что вынуждает увеличивать диаметр проволоки до 100 мкм. и приводит к величению площади проектируемых контактов. Лучшие характеристики имеет проволока из алюминий-кремниевого сплава АК09 и АК0П, и алюминий-магниевого сплава АМ208, прочность которых, в отоженном состоянии достигает 450 Н/кв.мм.а при относительном длинении до 4%. Проволоку выпускают в диапазоне диаметров : 27-50 мкм. Проволока марки АК0П ("прецезионная") имеет допуск на диаметр <1 мкм. и повышенную равномерность механических свойств по длине.


Виды микросварных соединений и инструмента.


Обычно при проволочном монтаже применяются соединения встык и внахлест.




арис 2


При отсутствии загрязнений на соединяемых поверхностях прочность соединений зависит от площади контакта. Давление инструмента на проволоку приводит к пластической деформации материала проволоки. Однако, при этом снижается прочность проволоки в месте перехода от деформируемого частка к недеформированному. При механических воздействиях здесь возникает концентрация напряжений. В связи с этим сварку проволочных выводов внахлест целесообразно выполнять с переменной по длине сварки деформацией проволоки. Это достигается наклоном инструмента на несколько градусов в сторону, противоположную формируемой перемычке. Во избежание подреза проволоки кромка инструмента должна быть закруглена. При сварке встык, плавный переход проволоки в деформированную область обеспечивается закруглением или фаской у выхода отверстия инструмента. Площадь контакта соединения зависит от площади рабочего торца инструмента, от диаметра проволоки и степени ее деформации. Размеры сварного соединения в зависимости от этих параметров приведены в таблице 1.


Таблиц 1


ОСОБЕННОСТИ

СОЕДИНЕНИЯ

Деформация проволоки

ДИАМЕТР ПРОВОЛОКИ, мкм

20 30 50 100а


Внахлест клиновым

инструментома с

шириной торца 2dпр



75

50

25


70(30)

60(40)

50(30)


110(75)

100(50)

90(40)


180(130)

160(90)

140(70)


320(250)

320(160)

270(130)


То же са шириной торца

3dпр



50

75


100(40)

110(50)


140(50)

150(75)


220(90)

260(130)


450(120)

475(250)


Встыка капиллярным

инструментом при диаметре шарика (2-2.5)dпр



25

50

75


60(30)

70(45)

85(75)


90(45)

100(75)

150(135)


140(60)

160(100)

200(175)


290(100)

300(200)

400(350)


P.S. Размеры без скобок обозначает длину сварного соединения, в скобках - ширину сварного соединения.

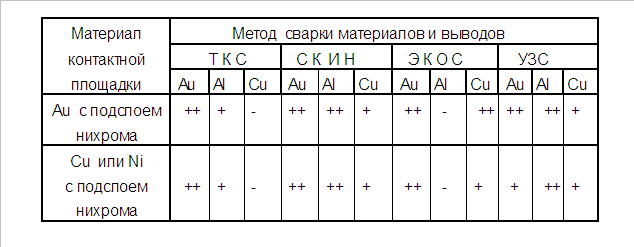

В зависимости от материала вывода и контактной площадки используют термокомпрессионную сварку (ТКС), сварку косвенным импульсным нагревом (СКИН), электроконтактную одностороннюю сварку (ЭКОС) сдвоенным инструментом и льтразвуковую сварку (УЗС). Определяющей тенденцией развития методов микросварки от ТКС до ЗС является локализация зоны нагрева, что меньшает тепловое воздействие на изделие в целом и повышает воспроизводимость параметров сварного соединения.


Таблица 2

Термокомпрессионная сварка.


При термокомпрессионной сварке соединение образуется в твердой фазе в результате нагрева и сжатия соединяемых поверхностей. Пластическая деформация, возникающая в зоне контакта, способствует вытеснению адсорбированных газов и остаточных загрязнений с контактных поверхностей, становится возможныма электронное взаимодействие соединяемых материалов, т.е. образование межатомных связей. Получению прочного соединения способствует также ограниченная взаимная диффузия материалов и образования твердых растворов в тонкой приграничной области.

Режим термокомпрессионной сварки характеризуется следующими параметрами:

1) Температурой нагрева, обычно равной температуре обжига более пластичного из свариваемых материалов. Температура нагрева не должна превышать температуры эвтектики этих материалов во избежание образования жидкой фазы. Для большинства практических случаев температура в зоне сварки лежит в пределах 300-400

2) Давлением инструмента, которое должно обеспечивать деформацию проволоки после ее нагрева в пределах 25-75%. При этом прочность соединения должна составлять не менее 40-50% прочности проволоки на разрыв в исходном состоянии;

3) Временным воздействиям температуры и давления, необходимым для завершения процесса "схватывания" материала.

Предпосылками для получения качественного сварного соединения методом термокомпрессионной сварки являются: высокая пластичность проволоки, также высокая взаимная диффузия в твердой фазе свариваемых материалов. В соответствии с этим предпочтительными материалами для выводов являются золото и алюминий. При сварке Au и Al в результате взаимной диффузии и нагрева возможно образование интерметаллических соединений (AuAl2, Au2Al? AuAlа и др.) некоторые из них хрупкие и рыхлые, что снижает прочность соединений.

Процесс термокомпрессионной сварки реализуется рядом автоматизированных становок, например ЭМ-49Б. В этом автомате подача приборов, определение положения кристалла и присоединение проволочных выводов производится автоматически. Двухкоординатный стол и сварочная головка с приводом от шаговых электродвигателей обеспечивает высокую производительность становки (14оп./час). Специальный блок распознавания с телевизионным датчиком на базе видеокна, обладающий малыми геометрическими размерами и высокой стабильностью работы, определяют положение кристалла ИС с высокой точностью. Оптическая система обеспечивает быструю смену величения линз 1, 2 и 4.

К недостаткам термокомпрессии следует отнести ограниченное количество сочетаний соединяемых материалов, жесткие требования к подложкам, которые должны быть изготовлены из материалов, обладающих малой чувствительностью к термическому дару и хорошей адгезией с напыленными пленками, и ограниченные геометрические размеры соединяемых элементов. Процесс черезвычайно чувствителен к загрязнениям поверхности, окисным пленкам, внешним словиям; и требует подбора режима термокомпрессии.


Сварк с косвенным импульсным нагревом.


Этот вид микросварки отличается от компрессионной тем, что разогрев рабочей зоны осуществляется только в момент сварки импульсом тока, проходящего непосредственно через инструмент, после приложения давления. Специальная V-образная конструкция инструмента дает возможность сосредоточить выделяющуюся теплоту, передаваемую соединяемым элементам, на его торцевой (рабочей) части. Сопротивление деформации при этом падает под действием приложенного давления, происходит осадка металлического проводника и образование соединения.

Локализация нагрева в зоне соединения существенно меньшает тепловые воздействия на изделия в целом и позволяет сваривать менее пластичные материалы. В то же время во избежание теплового дара на подложку в зону сварки часто требуется небольшой общий подогрев изделия, т.е. нагрев рабочего столика.

В отличие от термокомпрессии, процесс взаимной диффузии при сварке с косвенным импульсным нагревом играет более существенную роль в обеспечении прочности соединения.

Основными параметрами процесса являются давление и температура нагрева инструмента, а также длительность импульса нагрева. При сварке на ситалловых подложках ориентировочные параметры сварки следующие :


Таблица 3


Материал

контактной

площадки

Материал

вывода и

dПР , мкм

Давление

инструмен-

та

Температ.

инструм.

Длитель-

ность

импульса

Степень деформац.

Au, Al, Cu,

Ni

Au,24-80


80-140


300-550

0.1-0.5

50-60

Au, Al

Al,

30-100

30-80

350-550

0.1-0.5

60-70

Au, Cu, Ni

Cu,

30-80

150-200

400-650

0.1-1.0

55-65


Для точного дозирования энергии проводимой в зону сварки и меньшения инертности процесса, используют амплитудно-модулированный импульс тока с несущей частотой от 0.5 до 1.5 кГц. стройство автоматической стабилизации обеспечивает точность температуры торца инструмента в пределах <(2-5)

Инерционность процесса определяется охлаждением торца инструмента до исходной температуры, которая влияет на длительность интервала между последовательными циклами сварки. Для соединения внахлест применяют круглый V-образный инструмент с конусной частью. Средний диаметр торца составляет 0.2 мм т.е. (2-3)dПР. Такая форма позволяет выполнить сварные соединения с интервалом до 1с. Плоский V-образный инструмент толщиной 0.2 мм с дополнительными медными теплоотводами уменьшает интервал до 0.5с.

Инструмент изготавливают из ниобиевых теплостойких сплавов (стойкость до 6 сварных точек) или из твердых сплавов (до 4 сварных точек).

Сварка сдвоенным электродом является разновидностью контактной сварки, приспособленной к особенностям соединений в микросхемах. Эти особенности предопределяют одностороннее расположение выводов (электродов) и объединение их в жесткую конструкцию с электроизоляционной прослойкой. В зависимости от диаметра проволоки для перемычки (30-150 мкм) длина торца каждого, составляет 20-100 мкм, ширина 80-600 мкм, толщина прокладки 30-220 мкм. Материалом электродов могут быть вольфрам, молибден и др. Материалы прокладок - слюда, синтетический корунд и др. Относительно большие размеры инструмента позволяют сваривать перемычки диаметром до 250 мкм, но требуют при этом соответствующего величения контактных площадок.

В процессе сварки перемычка на частке под инструментом является составной частью электрической цепи. Место соединения разогревается за счет тока и выделения теплоты в месте контакта "перемычка-электрод".

Воспроизводимость качества соединения существенно зависит от повторяемости значений электрического сопротивления в месте контакта. Поэтому сварочные становки предусматривают автоматическое регулирование силия сжатия (3-10 Н) по заданному контактному сопротивлению. Кроме того, целесообразно импульсное воздействие давления: давление включается в момент нагрева почти до максимальной температуры и снижается перед выключением нагревающего импульса тока (600-1 Гц) и модуляция тока по амплитуде позволяет обеспечить предварительный постепенный прогрев зоны сварки в начале цикла, что исключает тепловой дар на контактную площадку и отжиг материала в сварной точке в конце цикла.

В зависимости от режимов сварки (длительности, мощности и скважности импульсов, также приложенного давления) могут иметь место следующие механизмы соединения :

1) Соединения в твердой фазе в результате рекристаллизации соединяемых материалов и прорастания зерен через поверхность раздела;

2) Соединение ниже температуры рекристаллизации за счет электронного взаимодействия и межатомного сцепления;

3) Соединение в жидкой фазе в результате расплавления при температуре выше эвтектической.

При ультразвуковой сварке соединение металлов в твердой фазе осуществляется путем возбуждения в них пругих колебаний льтразвуковой частоты с одновременным приложением давления. Перед включением З колебаний под действием статически приложенной нагрузки на инструмент, из-за деформации проводника создается некоторая первоначальная площадь контактирования на границе раздела инструмент-проволока и проволока-кристалл.

После включения ЗК в результате активирующего действия льтразвука, снижающего предел текучести алюминия, облегчается пластическая деформация проводника и идет интенсивная осадка его.

Таким образом, ЗК при сварке прежде всего создают словия для быстрого деформирования физического контакта, одновременно с этим происходит активация контактных поверхностей, приводящая к образованию очагов взаимодействия в условиях пластической деформации Al и пругой деформации Si. При осадке алюминиевого проводника окисная пленка на нем растрескивается и в зону контакта выходит чистый алюминий, растекание которого на поверхности кристалла способствует далению из зоны сварки загрязнений и осколков окисных пленок.

В промышленности широко применяются автоматизированные становки для присоединения по заданной программе проволочных алюминиевых выводов к КП кристалла : ЭМ-402В, ОЗУМ-12 и т.д.

В отдельных случаях находят применение методы сварки такие как : лазерным и электронным лучом. Преимущества этих способов в чистоте процесса, Возможности выполнения соединения через любую прозрачную среду. Однако эти способы имеют и недостатки : некоторая комбинация металлов вследствии быстрого нагрева и охлаждения в точке соединения становятся хрупкими, тепловой режим зависит от отражательной способности соединяемых материалов. Способы требуют точного регулирования количества энергии, длительности импульса, пиковой мощности, формы и воспроизводимости импульсов.


2.1.2. Технология сборки методом

перевернутого кристалл [ flip-chip].


рис 3


1 - сформированный шарик из припоя 5%Sn-0.5%Pb

2 - слой фазового состава Cr+Cu

3 - стекло

4 - первоначально осажденный припой

5 - интерметаллическое соединение

6 - Cr

7 - Al


Процесс начинается с последовательного напыления Cr, Cu, AlAu через металлическую маску на все алюминиевые контактные площадки на пластине. Контактные площадки могут быть расположены в любой области на поверхности кристалла с некоторыми ограничениями. Золото предохраняет тонкопленочную структуру от окисления до нанесения на покрытие Cr-Cu-Au последующих слоев Pb-Sn. Пленку Pb-Sn осаждают на большой площади по сравнению с площадью, занимаемой контактными площадками с покрытием Cr-Cu-Au. Площадь и толщина этой осажденной пленки определяют окончательные размеры шарика. Структура полученного шарика показана на рис.3.

После напыления готовую структуру помещают в камеру с пониженным давлением, где с пленки с Pb-Sn благодаря силам поверхностного натяжения даляется окисный слой и образуется шарик припоя с площадью основания, определяемой размерами покрытия Cr-Cu-Au (так называемая метализация, ограниченная шариком). Основными преимуществами технологии сборки таким методом является возможность матричного расположения контактных площадок и очень малая протяженность межконтактных соединений, что сводит к минимуму величину их индуктивности. Основные недостатки этой технологии - худшие тепловые характеристики (по сравнению с кристаллом, присоединенным обычным способом); трудность обеспечения гарантированного присоединения выводов при групповом процессе пайки, сильное влияние внутренних механических напряжений из-за разницы ТКЛР кристалла и подложки, трудности измерения и электротермотоковой тренировки кристаллов с объемными выводами.

2.1.3. Современные конструкции гибких

носителейа для монтажа БИС.

По мере уменьшения размеров электронных стройств все большую часть их площади начинают занимать соединения (обычно проволочные между БИС и внешней схемой). меньшение высоты электронных блоков, при одновременном меньшении шага размещения КП на кристалле, приводит к тому, что проволочные соединения начинают занимать слишком много места как в высоту, так и на поверхности платы. Автоматизированная сборка с использованием ленты носителя (АСЛН) - позволяет отчасти решить эти проблемы.

Хотя АСЛН была разработана в 1972 году американской фирмой General Electric Co, в течении многих лет она не находила применения в США, поскольку интерес к этому методу сборки ослабевал по мере того, как крупные компании Kemp Jnc, Rogers Corp, начали заниматься этой технологией и за тем отказались от нее.

В 70-х годах к методу АСЛН стали обращаться японские фирмы Sharp, Hitachi, Mitsubisi, Toshiba, Seiko. За несколько лет эти компании внедрили у себя метод АСЛН, обеспечив его распространение в Японии, в особенности в изготовлении бытовой электронной техники, где применение этого метода способствует дальнейшей минитюаризации казанных изделий.

В конце второго десятилетия существования носителей кристаллов их область применения меняется. Носители кристаллов разрабатывались как безвыводные керамические корпуса, содержащие небольшие керамические толстопленочные гибридные подложки. Однако, сейчас и в будущем наиболее широкой областью их использования, становится монтаж на поверхность больших печатных плат для связной и военной аппаратуры.

В связной аппаратуре, где окружающие словия более мягкие, снабженные выводами пластмассовые носители кристаллов могут быть без труда напаяны на поверхность стандартных стеклоэпоксидных плат.

Тем временем промышленность использует носители кристаллов, снабженные выводами. Энтони Любов, руководящий работами в области технологии межсоединений в фирме Bell Laboratories отмечает, что в настоящее время носители кристаллов используются в важных изделиях на нескольких крупных сборочных предприятий фирмы Westen Electric Co.

Фирма Bell применяет снабженные выводами пластмассовые носители кристаллов, так же безвыводные керамические варианты с припаянными к их боковым сторонам пружинными контактами.

Пластмассовые носители с 68 выводами, расположенными с шагом 1.27 мм, напаиваются на поверхность стандартных печатных плат. Безвыводные носители с припаянными, предназначенные для кристаллов имеющих до 100 входов-выходов, должны напаиваться на платы. В настоящее время существуют кристаллы с количеством выводов более 1 с шагом выводов 0.125 мм.

Последние разработки американских фирм показали, что переход на технологию АСЛН позволяет уменьшить размер контактных площадок до 25*25 мкм при расстоянии между ними 12.5 мкм. При этом размер кристалла может меньшиться на 90% и будет ограничен только числом компонентов на кристалле.

Следует отметить, что в связи с величением площади кристаллов СБИС величилась ширина используемых лент.

Одна из движущих сил развития технологии АСЛН - военная область. Кроме того, большой интерес к автоматизированной сборке на ленту-носитель, проявляют изготовители приборов на GaAs.

Конструкции ленточных носителей.

Метод АСЛН предполагает выполнение объемных выводов либо на кристаллах, либо на балочных выводах ленты носителя.

Существует несколько типов объемных выводов, выполненных на кристалле. Технология их изготовления известна и хорошо отработана. ОВ могут выполняться из чистого золота, меди, припоя, в качестве барьерного слоя часто используют напыления Ti/W, выводы могут быть облужены припоем. Предполагая, что на кристалле же изготовлены ОВ, в зависимости от сложности схемы можно использовать ленты :

1 - однослойную;

2 - двухслойную;

3 - трехслойную;

4 - многослойную.

Однослойная лента.


На первых этапах разработки метода АСЛН лента представляла собой медную фольгу толщиной 35 мкм, сейчас существуют однослойные ленты толщиной 70,100 мкм и более )с вытравленными в ней и облуженными выводными рамками. Напайку кристаллов к такой ленте производят эвтектикой AuSu. Недостаток этой ленты заключается в невозможности проведения испытаний смонтированных на ней кристаллов до паковки их в корпуса, поэтому такой тип ЛН широко используется главным образом, только для кристаллов с малым числом выводов, малой степенью интеграции, имеющих высокий выход годныха в массовом производстве. Смонтированные таким образом кристаллы, как правило, запрессовываются пластмассой.

Двухслойная лента представляет собой носитель, объединяющий фольгу и полиимидную пленку. Как правило, его используют в лабораторной практике по причине относительной простоты. В промышленности широко не применяется из-за повышенного риска к расслоению слоев меди и полиимида, также повышению влагопоглащения, что приводит к большим токам течки.

Трехслойная лента. Принцип ее изготовления аналогичен изготовлению однослойной ленты.

Многослойная лента. Это распространенная лента, применяемая при производстве как бытовой, так и военной электронной техники. Все проводящие слои соединяются между собой с помощью прогнутых проводников. Такая конструкция позволяет исключить дорогостоящие тонкопленочные гибридные подложки., металлизированные сквозные отверстия и навесные перемычки, также дает возможность производить индивидуальные испытания каждого кристалла, поскольку соединения между ними остаются разомкнутыми, пока не будут подключены изогнутые проводники.

Изготовители таких ленточных носителей, могут обеспечить столь малую ширину проводящих линий, что без особых проблем к одной рамке можно присоединить 7-9 приборов, создавая, так называемую, многокристальную сборку.

Этот метод сборки на ленту носитель создан фирмой JMI и получил название Multitab. В нем используются две однослойные ленты с балочными выводами, позволяющими избавиться от необходимости применения полиимидного опорного кольца и в то же время, дающие возможность проверять каждый кристалл, перед его окончательной сборкой в корпус. Такие миниатюрные сборки можно монтировать на любые основания (стальные эмалированные подложки, алюмокерамику, кварц и стеклоэпоксидные платы), что позволяет значительно снизить габаритные размеры модульных сборок всех видов.


Пространственная сборка на ленту носитель.


По мере увеличения числа выводов кристаллов (500 и более), становится неизвестным создание входных и выходных КП не только по периферии кристалла, но и его центральной части. Технология АТАВ предполагает монтаж таких кристаллов на многослойные ЛН, используемые для реализации наиболее плотноупакованных межсоединений с соединениями в пределах площади кристалла. В этом случае автоматизированное присоединение выводов сочетается с применением монтажа методом "перевернутого" кристалла.

Пространственная сборка может также вызвать расслоение полиимидной пленки, несущей выводы, вследствии ее перегрева и расширения во время присоединения. Одним из путей решения этой проблемы является применение одноточечной сварки, осуществленной на становках с приваркой выводов одного за другим.

Еще одна проблема - недоступность сварных соединений в центре кристалла для визуального контроля.


Одноточечная автоматизированная

сборка на ленту носитель.


Этот метод сочетает быстроту и высокую точность, характерные для простой автоматизированной сборки на ленту, и гибкость, характерную для проволочного монтажа, и позволяет осуществить сборку кристаллов, имеющих самые разнообразные размеры и формы на одной и той же становке. Этот тип сборки позволяет осуществить 8-10 присоединений внутренних или наружных выводов за 1с. При этом поверхность кристаллов должна быть абсолютно плоская.

При АСЛН многовыводных кристаллов СБИС большого размера при длине балочного вывода 280 мкм, толщине 35 мкм и ширине 100 мкм, желательно использовать не перемотку ленты с катушки на катушку, работать с отдельными отрезками ленты во временном носителе, чтобы избежать повреждения выводов и кристаллов. В этом случае кристаллы, смонтированные на отрезке ленты, герметизируются компаундом. Время отверждения которого и ограничивает число позиций в отрезке ленты. При этом используется размер контактной площадки около 400 мкм, средняя прочность соединения при этом 300 г/вывод, отличается высокой стойчивостью к коррозии.


2.1.4. Метод переноса объемных выводов.


В этой технологии ОВ выполняются на временной подложке, затем присоединяются к концам балочных выводов ленты-носителя, что существенно снижает стоимость сборки и упрощает ее. Принцип этой технологии отражен на рис.4.

В данном случае ЛН выполнена из полиимидной пленки толщиной 125 мкм, ламинированной с медной фольгой толщиной 35 мкм, в которой формируют травлением выводную рамку с последующим ее лужениема и золочением. Оптимальная толщина облуженного слоя 0.3-0.45 мкм. Временная подложка состоита из теплостойкой стеклянной пластины со слоем металлизации, который служит электродом для нанесения золотых ОВ. Подложка должна надежно поддерживать сформированные выводы и выполнить их перенос при самых низких давлениях и температурах инструмента. Качество переноса зависит от плоскостности и гладкости временной подложки, которую можно использовать многократно.

Сформированные выводы имеют форму "гриба", высот 20-40 мкм, размер в широкой части 80*80 мкм и 20*20 мкм в нижней части. На прочность присоединения ОВ влияют его форма и чистота золота (хорошее качество присоединения наблюдается для выводов из золота 99.95%, для выводов с содержанием золота 67% наблюдается растрескивание выводов при сборке).





рис 4






2.2. Разработка технологического процесса сборки

высоковольтного драйвера газоразрядного экрана

на полиимидном носителе.

Для того, чтобы производить сборку полиимидного носителя с кристаллом необходимо проскрайбировать диск с кристаллами и совершить его ломку. Скрайбирование предполагают делать на становке ЭМ-225. Полуавтомат позволяет обрабатывать пластины диаметром до 150 мм. Ширина реза 40 мкм, глубина реза за один проход при скорости 100 мм/с - 140 мкм. Погрешность перемещения относительно центра при общей длине хода 150 мм - 15 мкм.

После скрайбирования и ломки необходимо выполнить внешний контроль. Контроль внешнего вида можно произвести на микроскопе типа СМ-4.

Следующим этапом техпроцесса является присоединение полиимидного носителя к кристаллу. Данная операция выполняется на автоматизированной становке ЭМ-4062. становка позволяет изменять технологические режимы льтразвуковой сварки, что существенно сказывается на качестве сварного соединения. После присоединения выводов к контактным площадкам необходимо нанести защитное покрытие. Эту операцию выполняют в печи ПБЛ. Затем проводята технологические испытания на холод, тепло в камере МС-71.

Измерение статических параметров производится прибором "Визир-1", измерения функционально-динамических параметров выполняют на "Элеком-Ф".

После всего кристалл загружается на 7 суток в становку "Кардинал", где при полной работе микросхемы повышается и понижается температура.

Перед тем как упаковать микросхему в тару делают еще один контроль статических и функционально-динамических параметров на становках "Визир-1" и "Элеком-Ф".










КОНСТРУКТОРСКАЯ

ЧАСТЬ








Глава 3.


3.1. Анализ конструкции экрана с применением

высоковольтного драйвера

на полиимидном носителе.

Устройства для отображения информации применяются в системах, где информацию требуется представить в форме, добной для визуального восприятия. Их основными компонентами являются приборы, обеспечивающие преобразование электрических сигналов в пространственное распределение яркости излучения или в распределение степени пропускания или поглощения светового излучения. С помощью этих приборов из электрических сигналов получают видимое изображение букв различных алфавитов, цифр, геометрических фигур, различных знаков, сплошных или дискретных полос, мнемосхем и др.

Преобразовательные приборы данной группы создаются на основе активных излучающих компонентов : электронно-лучевых трубок; электролюминесцентных, газонаполненных или накаливаемых источников излучения, в которых излучающие элементы выполнены в виде фигур или сегментов, или образуют правляемое матричное поле, так же пассивных компонентов, модулирующих световой поток : жидкокристаллических, в которых пропускание или отражение света различными частками поверхности зависит от значения электрического поля; электрохромных, в которых цвет вещества зависит от значения электрического поля; электрофоретических, в которых под действием электрического поля перемещаются заряженные пигментные частицы, имеющие определенный цвет.

Наиболее часто применяют так называемые знакосинтезирующие индикаторы (ЗСИ), в которых изображения получают с помощью мозайки из независимо правляемых преобразователей электрический сигнал - свет.

Жидкокристаллические индикаторы относятся к числу пассивных приборов. В основу их работы положено свойство некоторых веществ изменять свои оптические показатели (коэффициенты поглощения, отражения, рассеивания, показатель преломления, оптическую разность хода, оптическую активность, спектральное отражение или пропускание). под влиянием внешнего электрического поля. Вследствии модуляции падающего света изменяется цвет частка, к которому приложено электрическое поле, и на поверхности вещества появляется рисунок требуемой конфигурации.

В качестве веществ, имеющих подобные свойства, используют жидкие кристаллы. Жидкокристаллическим (мезоморфным) называется термодинамически стойчивое состояние, при котором вещество сохраняет анизотропию физических свойств, присущую твердым кристаллам, и текучесть, характерную для жидкостей.

ЖК-индикаторы просты по конструкции, дешевы, имеют низкое энергопотребление, обеспечивают хорошую контрастность изображения, которая не меньшается при величении освещенности, хорошо совместимы с микросхемами правления. Их недостатки : необходимость иметь подсветку при работе в темноте, зкий температурный диапазон (от -15 до +55

Газонаполненные приборы для отображения информации, к которым относится и наш газоразрядный экран, представляют собой источники излучения, зона свечения в которых имеет определенную форму и может правляться электрическими сигналами.

Выпускаются ЗСИ матричной конструкции, позволяющие проводить отображение графической, буквенно-цифровой и мнемонической информации. Определенное распространение получили буквенные и цифровые ЗСИ, в которых изображение получают с помощью комбинаций светящихся сегментов или целых цифр.

ЗСИ матричной конструкции имеют плоскую форму и состоят из двух пластин, на которых выполнены наборы параллельных проводников, покрытых прозрачным диэлектриком. Пластины располагаются на небольшом расстоянии друг от друга так, чтобы электроды были взаимно перпендикулярны. Камеру, образовавшуюся между ними заполняют смесью неона и других инертных газов и герметизируют.

При определенных значениях электрического поля, создаваемого в местах пересечения электродов, происходит ионизация и свечение газа. Цвет его зависит от газового состава. Форма близка к точечной. Совокупность светящихся точек образует требуемые буквы, цифры, графики или мнемосхемы. Яркость свечения определяется значением питающего напряжения, его частотой, свойствами газа и диэлектрических покрытий электродов. Последний фактор обусловлен тем, что диэлектрическое покрытие создает "емкостную связь" между электродом и газом и при данном напряжении определяет максимальное значение разрядного тока.

Рассмотрим явление свечения в газоразрядных источниках излучения.


Рис 5


Причины появления свечения поясним на примере рассмотрения газоразрядного промежутка между двумя электродами, находящимися в среде инертного газа (обычно неона Ne или ксенона He) либо их смесей см. Рис 5. Если к электродам приложить малое напряжение U (U<UЗАЖ) то в цепи будет протекать малый ток, обусловленный наличием в газе небольшого числа ионов, возникших вследствие воздействия теплоты, падающего света и космического излучения, также вызванныйа эмиссией (излучением) электронов из электрода, находящегося под отрицательным потенциалом (катода). Это так называемыйа темновой разряд, при котором нет видимого свечения газа.

С повышением напряжения электроны, эмиттируемые катодом, приобретают большие скорости и начинают ионизировать газ. В результате появляются дополнительные электроны и ионы, но до точки А их недостаточно для возникновения самостоятельного разряда. За точкой А начинается самостоятельный разряд. Напряжение в точке А называется напряжением зажигания. На частке АВ происходит меньшение напряжения при величении тока. За точкой В начинается тлеющий разряд (область ВС).

Физические процессы, происходящие за точкой А, можно прощенно представить следующим образом. Электроны, испускаемые катодом под воздействием света, внешних излучений и бомбардировке катода ионами, приобретают в электрическом поле такую скорость, что начинается лавинная ионизация газа. Положительно заряженные ионы под действием электрического поля движутся к катоду и, бомбардируя его, вызывают появление дополнительных электронов, необходимых для поддержания самостоятельного разряда. Часть ионизированных и тем самым возбужденных атомов газа переходит в нормальное невозбужденное состояние путем "присоединения" электрона к положительно заряженному иону. При этом излучается квант света. Другая часть положительно заряженных ионов накапливается вблизи катода, образуя положительный пространственный заряд. Основная часть напряжения, приложенного к электродам, падает на этом небольшом прикатодном частке. Пространственные заряды положительно заряженных ионов и электронов, находящихся в газоразрядном промежутке, в значительной степени уравновешивают друг друга. Поэтому в газонаполненном приборе дается получить большие токи при сравнительно небольшом напряжении, приложенном к электродам.

Для прекращения газового разряда и потухания газонаполненного прибора необходимо уменьшить напряжение на электродах так, чтобы оно стало меньше UГОР. В этом случае самостоятельный разряд прекращается и происходит деионизация газового промежутка. Время деионизации лежит в пределах мкс.


Одним из вариантов изготовления нашего экрана может быть не газоразрядные источники излучения, электролюминесцентные управляемые источники света, которые в настоящее время являются наиболее перспективными.

Люминесценция - это световое излучение, превышающее тепловое излучение при той же температуре и имеющее длительность, значительно превышающую периоды излучений в оптическом диапазоне спектра.

Для возникновения люминесценции в каком-либо теле, в том числе и в полупроводнике, необходимо привести его с помощью внешних источников энергии в возбужденное состояние, т.е. в состояние, при котором его внутренняя энергия превышает равновесную при данной температуре.

При воздействии электрического поля или тока появляется электролюминесценция.

Люминесценция характеризуется достаточно длительным свечением после того, как действие возбуждающего фактора прекратилось. Это обусловленно тем, что акты поглощения возбуждающей энергии отделены по времени от актов излучения. В итоге излучение при люминесценции является некогерентным и имеет достаточно широкий спектр.

Электролюминесценция в полупроводниковых элементах оптоэлектроники может быть вызвана как электрическим полем, так и током. При воздействии электрического поля на полупроводники, называемые люминофорами, возникает дарная ионизация их атомов электронами, скоренными электрическим полем, также эмиссия электронов из центров захвата. Вследствие этого концентрация свободных носителей заряда превысит равновесную и полупроводник окажется в возбужденном состоянии.

Возбуждение электрическим током обычно происходит в тех полупроводниках, где созданы электрические переходы. Избыточная концентрация носителей заряда в них обеспечивается или за счет инжекции неосновных носителей заряда под действием внешнего источника напряжения, или за счет лавинного и туннельного пробоев, возникающих под воздействием внешнего напряжения, приложенного в обратном направлении.

К электролюминесцентным источникам света обычно относят порошковые, сублимированные, монокристаллические фосфоры, у которых в сильных электрических полях возникает электролюминесценция.

По эффективности электролюминесцентные источники света, за редким исключением уступают лампам накаливания и газоразрядным источникам света. Однако они имеют и ряд существенных преимуществ :

<- технологичность;

<- высокое быстродействие;

<- большой срок службы;

<- надежность в эксплуатации;

<- микроминиатюрность исполнения;

<- высокую монохроматичность излучения.



3.2. Проектирование полиимидного носителя для

сборки высоковольтных драйверов.


3.2.1. Автокад. Общие сведения.

При проектировании полиимидного носителя для высоковольтного драйвера была использована система AutoCAD 12 for Windows фирмы Autodesk Щ.

втокад представляет собой прикладную систему автоматизации чертежно-графических работ с добными и эффективными средствами исправления допускаемых в ходе работы ошибок. Название системы образовано от сокращенного английского словосочетания "Automated Computer Aided Drafting and Design", что в переводе с английского означает "Автоматизированное черчение и проектирование с помощью ЭВМ" и является в некотором смысле эквивалентом понятия "программная система автоматизированного проектирования".

Системы автоматизированного проектирования (САПР) - признанная область применения вычислительной техники. Компьютер может предоставить полный набор возможностей САПР и, освободив от рутинной работы, дать возможность заниматься творчеством, что резко повышает производительность труда.

Приближение САПР к конструктору позволило резко повысить производительность самих САПР, распространение которых сдерживалось трудностью алгоритмизации конструкторских задач.

Практически все современное программное обеспечение ориентируется на пользователя, дружелюбно общаясь с нима понятным ему способома и предоставляя ему полную свободу действий. Такое "общение" человека с компьютером возможно только в интерактивном (диалоговом) режиме, когда пользователь тут же на экране видит результат своих действий. САПР также ориентированы на работу в интерактивном режиме, предоставляя проектировщику оперативный доступ к графической информации, простой и эффективный язык правления ее обработкой с практически неограниченными возможностями контроля результатов. В первую очередь это относится к графическому диалогу, поскольку именно графика (чертежи, схемы, диаграммы и т.п.) как наиболее эффективный способ представления информации занимает привилегированное положение в САПР. Таким образом дается автоматизировать самую трудоемкую часть работы - по оценкам зарубежных конструкторских бюро, в процессе традиционного проектирования на разработку и оформление чертежей приходится около 70% от общих трудозатрат конструкторской работы.

Ввод графической информации осуществляется как с клавиатуры, так и считыванием координат с планшета с помощью "мышки". Непосредственное отображение на экране всего чертежа или его части создает привычную атмосферу работы руками и позволяет осуществлять редактирование изображения и эффективное правление процессом проектирования. Многие современные программные системы, ориентированные на проектирование промышленных изделий, имеют достаточно большой арсенал возможностей интерактивной графики, обеспечивая возможность создания и редактирования двухмерных изображений, состоящих из проекций изделия, штриховки, размеров и т.д., так же формирование реалистичных трехмерных изображений проектируемых изделий, построенных из исходных данных чертежа с далением невидимых линий, с четом различных способов освещения, задания параметров структуры поверхностей и многое другое.

Фирма Autodesk Щ является одним из признанных лидеров в области разработки САПР. Созданный ею пакет Автокад является одним из лучших - это сложная и разветвленная по своей структуре система, которая в то же время легко управляется при помощи простых и ясных команд. Автокад обладает эффективной системой ведения диалога с пользователем при помощи нескольких меню : главного, экранного, падающих и т.д. Использование слоев также предоставляет дополнительные добства для проектировщика, позволяя при наложении слоев с нарисованными на них изображениями отдельных деталей контролировать их совместимость при общей компоновке. Законченные чертежи можно хранить в виде комплекта слайдов с возможностью их автоматического просмотра.


3.2.2. Конструкторско-технологические ограничения

н разработку полиимидного носителя.

При проектировании гибкого полиимидного носителя вводятся следующие конструктивно-технологические ограничения, далее по тексту КТО.


1. НАЗНАЧЕНИЕ


1.1. КТО на вновь разрабатываемые изделия предназначены для пользования при проектировании гибкого полиимидного носителя (платы гибкой), применяемого для монтажа на кристалл и становки на коммутационные платы.

1.2. При проектировании плата гибких руководствоваться ОСТ II 0419-87 "Микросхемы интегральные бескорпусные на полиимидном носителе. Конструктивно-технологические требования" ОСТ В II 0546-89 "Микросхемы интегральные бескорпусные на гибком носителе с ленточными выводами. Общие технические словия", СТП ХА 419-90 и настоящими конструктивно-технологическими ограничениями.

1.3. В состав исходных данных для проектирования платы гибкой должны входить :

техническое задание на проектирование (с эскизом на посадочное место под плату гибкую),

учтенный чертеж на кристалл с предельными отклонениями на габаритные размеры,

реальный кристалл (для точнения размеров)


2. РЕКОМЕНДУЕМЫЕ ОБЩИЕ ТРЕБОВАНИЯ К ПЛАТЕ ГИБКОЙ


2.1. Платы гибкие изготавливаются из лакофольгированного диэлектрика по технологии, предусматривающей использование двух вариантов (рулонного и кассетного)

2.2. Платы гибкие могут выполняться с двухсторонним или четырехсторонним расположением выводов в зоне монтажа.

2.3. В плате гибкой предусмотрены :

зона присоединения выводов к кристаллу,

зона формовки (при необходимости)

зона присоединения выводов на плату,

зона контактирования.

2.4. Шаг выводов платы гибкой в зоне разварки на кристалл должен соответствовать шагу контактных площадок (КП) кристалла, в зоне монтажа на плату - шагу КП на плате.

2.5. В плате гибкой необходимо предусматривать три технологических отверстия для кладки платы гибкой в тару-спутник, предельные отклонения размеров которых не должны превышать 60 мкм.

2.6. В плате гибкой предусматривать не менее двух базовых отверстий размером 0.8 0.05 мм, необходимых при использовании оснастки для формовки и вырубки.

2.7. Расположение кристалла на плате гибкой должно быть симметричным относительно осей плате гибкой.

2.8. В зоне присоединения выводов к кристаллу должны быть две полиимидных рамки :

защитная (на краю кристалла),

опорная (ближе к центру кристалла).


Примечания. I. Рекомендуется предусматривать соединение опорной и защитной рамок перемычками шириной не менее 100 мкм, которые рекомендуется креплять металлизацией.

II. Расстояние между выводами и перемычками должно быть не менее 50 мкм (в готовом виде)

. При размерах кристалла более 4 мм, хотя бы с одной из сторон, рекомендуется предусматривать внутри опорной рамки перемычки шириной 300-400 мкм с металлизацией, расстояние между которыми должно быть 400-800 мкм.

2.9. В плате гибкой в области за зоной вырубки до зоны контактирования по осям платы гибкой для контроля сварки предусматривать не менее шести технологических выводов, имеющих размеры, идентичные размерам выводов в зоне присоединения к плате.

2.10. В плате гибкой в области за зоной вырубки до зоны контактирования по осям платы гибкой предусматривать не менее трех технологических выводов, имеющих размеры, идентичные размерам выводов в зоне присоединения к кристаллу, для проверки прочности сварки на кристалле.

2.11. В зоне монтажа в области защитной полиимидной рамки по глам должно быть два реперных элемента, расположенных по диагонали, в виде металлизированных квадратов размером (200х200) мкм для автоматического совмещения.

2.12. Плата гибкая должна иметь в глу технологические тестовые элементы в слое металлизации и полиимиде и маркировку (три последние цифры децимального номера)

2.13. Конструкция платы гибкой должна обеспечивать просмотр маркировки кристалла.

2.14. В топологии для платы гибкой и фотошаблона вводить реперный знак (крест) для совмещения слоев размером 200-500 мкм

Реперный знак располагать в центре платы гибкой.

Реперный знак должен быть :

В слое № 1 - в виде отверстия в металлизации,

В слое № 2 - в виде фигуры полиимида.

Реперный знак слоя №1 должен вписаться в реперный знак слоя №2 с зазором 10 мкм.

В случае невозможности расположения в центре, реперный знак располагать на выпадающих элементах.

Реперный знак не должен обрабатываться припусками и садками.

2.15. На границе металлизированных элементов и в отверстиях необходимо обеспечить перекрытие металла полиимидом на 50 мкм по ширине.

2.16. Минимальная величина зазора между металлизированными элементами 40 мкм (в готовом виде).

2.17. Величина зазор между металлизированными элементами в зоне монтажа должна быть одинаковой по всей их длине (по возможности).

2.18. Для выполнения необходимой разводки допускается использовать внутреннюю зону платы гибкой (внутри опорной рамки), выполняя при этом рекомендации примечания 3 п 2.8.

2.19. При необходимости допускается зоне присоединения к кристаллу вывод закольцовывать.

2.20. Минимальный размер проводников, в том числе и лежащих на защитной полиимидной рамке, должен быть не менее номинального размера вывода по таблице 4.

2.21. При необходимости допускается выполнять расположение выводов и контактных площадок в зоне контактирования в шахматном порядке.

2.22. При длине проводника, свободного от полиимида, между защитной полиимидной рамкой и зоной контактирования более 1мкм необходимо вводить полиимидные рамки.

Ближняя к зоне присоединения к плате полиимидная рамка (в зоне формовки) должна быть разрезана по глам (в случае четырехстороннего расположения выводов). При этом ширина полиимидных перемычек в зоне формовки должна быть не более 200 мкм, а расстояние между перемычкой и защитной полиимидной рамкой (при ее наличии), расположенной между защитной перемычкой в зоне формовки, должно быть не менее 300 мкм.

2.23. В технически обоснованных случаях размеры, казанные в разделах 2,3 и вводимые в формат, могут точняться при обязательном согласовании с технологом.

2.24. Контролируемыми размерами на плате гибкой являются :

ширина вывода в зоне присоединения к кристаллу,

ширина вывода в зоне присоединения к плате.

2.25. В технически обоснованных случаях казывать размеры между крайними выводами в зоне присоединения к кристаллу в каждом ряду, между внутренними противоположными сторонами защитной полиимидной рамки по двум направлениям, между внутренними сторонами реперных элементов с допуском 50 мкм., казывающих линию присоединения золотых объемных выводов (ЗОВ).

2.26. В чертеже на плату гибкую казывать размеры, обеспечивающиеся инструментом :

межосевое расстояние базовых отверстий с допуском,

расстояние между внешними сторонами реперных элементов с допуском,

расстояние от базовых отверстий до внешней стороны реперного элемента с допуском,

ширину полиимидных рамок и перемычек и расстояния между ними.

3. МИНИМАЛЬНО ДОПУСТИМЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ ТОПОЛОГИИ


3.1. Зона монтажа.

3.1.1. Зона присоединения к кристаллу.

3.1.1.1. Ширина выводов в зоне присоединения к кристаллу должна соответствовать размеру КП кристалл -10мкм, допустимые отклонения по табл.4, графа 3, допустимые размеры фотошаблонов при их изготовлении должны соответствовать данным, указанным в таблице 5.

3.1.1.2. Ширина опорной полиимидной рамки должна быть не менее 300 мкм.

3.1.1.3. Ширина защитной полиимидной рамки должна быть 300-500 мкм.

3.1.1.4. Величина заходов выводов на опорную полиимидную рамку должна быть не менее 150 мкм.

3.1.1.5. Величина захода полиимидной защитной рамки на пассивацию кристалла должна быть не менее 10 мкм.(в готовом виде).

3.1.1.6. Расстояние между внутренними противоположными сторонами защитной полиимидной рамки должно соответствовать казанному в таблице 3.

3.1.1.7. Расстояние между КП кристалла и полиимидной опорной рамкой должно быть 50-200 мкм (в готовом виде)

3.1.1.8. В технически обоснованных случаях, допускается использование выводов в консольном варианте, при этом выводы должны выходить за пределы контактных площадок на 10-20 мкм.

3.1.2. Зона присоединения к плате.

3.1.2.1. Ширина выводов в зоне присоединения к плате, допустимые отклонения должны соответствовать таблице 5, допустимые размеры фотошаблонов должны соответствовать данным, казанным в табл. 6.

3.1.2.2. Длина выводов в зоне присоединения на плату должна быть 500-1 мкм, в зависимости от конкретной конструкции платы гибкой по согласованию с технологом.

3.1.2.3. Ширина реперного элемента <£ 100мкм, длина реперного элемента 100-200 мкм.


Таблица 4а


Размер КП на кристалле (мкм)


Зазор между КП

(мкм)


Ширина вывода в КД

на На (мкм)

100

³ 60

100-40

120

³ 60

110-40

130

³ 70

120-50

140

³ 70

130-50

150

³ 70

130-50


Таблица 5


Шаг выводов (мкм)


Ширина вывода в КД на ПН (мкм)

0,5


0,625

+50

250

-10


0,625

+20

300

-40



Таблица 6


Ширина

вывода в

КД на


Ширина вывода в

для Иа припуск


информации

(мкм)



Ширина вывода

лон и припуск


на фотошаб-

(мкм)

ПН (мкм)


Рулонная

технология

Кассетная

технология

Рулонная

технология

Кассетная

технология

а<+50

250

-10


300

(25 на сторону)

320

(35 на сторону)


300 <5


320 <5

+20

300

-40


320

(10 на сторону)

340

(20 на сторону)


320 <5


340 <5




а3.3. Конструкция для крепления кристалла

при льтразвуковой сварке.


При сборке микросхем с применением полиимидного носителя с облуженными Al выводами, после технологических процессов, таких как, ломка пластин на кристаллы, кладка кристаллов в тару и контроль внешнего вида, возникает необходимость присоединить полиимидные выводы (паучок) непосредственно к самому кристаллу.

Разработанный механизм перемещения позволяет зафиксировать сам кристалл на фиксаторе, сначала с помощью откачки воздуха из- под кристалла, затем же "губками", которые окончательно закрепляют кристалл с четырех сторон и не позволяют ему смещаться при механических нагрузках во время ЗС.

Предусмотрено перемещение закрепленного кристалла для проведения льтразвуковой сварки по трем координатам : x, y, z и по глу наклона.

Чертежи прилагаются.









ИССЛЕДОВАТЕЛЬСКАЯ

ЧАСТЬ







Глава 4.


4.1. Анализ научно-технической информации

по сварным злам лепестковых выводов

бескорпусных БИС.


анализ научно-технической информации показал, что ведущие зарубежные фирмы считают наиболее перспективные для сборки многовыводных СБИС и активно внедряют метод автоматической сборки на ленточном носителе (АСЛН). Существует два основных варианта этого метода:

1- с использованием группового присоединения золотых контактных столбиков на контактных площадках кристаллов к медным многовыводным рамкам на гибком ленточном носителе;

2- с использованием присоединения алюминиевых контактных площадок к алюминиевыма многовыводным рамкам на ленточном носителе сваркой.

Зарубежные фирмы, главным образом Японские, используют в основном 1-ый вариант. Фирма National (США) применяет метод АСЛП на основе однослойной медной ленты с контактными выступами.

Непрерывное совершенствование процессов присоединения лепестковых выводов к контактным площадкам кристаллова позволяет создавать схемы с количеством выводов до 500 и более. При этом лепестки монтируются на кристалл с шагом 0.2 мм и менее при ширине лепестка 65-100 мкм. Основной метод присоединения - групповая пайка медных луженых выводов к золотым выступам на кристалле импульсно нагретым инструментом. в меньшей степени используется термокомпрессионная сварка двухслойных золоченых выводов к золотым выступом на кристалле. только в отдельных случаях используются алюминиевые лепестки, привариваемые к алюминиевым контактным площадкам на кристалле.

Реализация бескорпусных ИС на базе использования гибкого носителя системы выводов типа алюминий-полиимид и медь-диэлектрическая пленка позволяет повысить надежность соединений и стойчивость конструкции в целом к воздействию специальных факторов. анализ надежности бескорпусных БИС на гибком носителе проводился в ряде работ, в том числе и исследования напряженного состояния сварных соединений м сборочных злов при их монтаже в стройства РЭА.

С целью повышения надежности при монтаже кристаллов со столбиковыми выводами на подложки используют различные конструктивные решения с целью компенсации разницы в коэффициентах термического расширения.

Например, при монтаже кристаллова с матричным расположением выводов используют составные столбики припоя, сформированные на полиимидных пленках.

Повышение качества и надежности соединений лепестковых выводов во многом определяется правильным методом и параметров монтажа соединений. Так, например, при групповом монтаже лепестковых выводов постоянно или импульсно нагреваемым инструментом на столбиковые выводы кристаллов ИС требуется обязательное программирование силие сжатия при сварке или пайке. это особенно важно, если ведется сварка, например Au-Au, или сварка-пайка с малыми толщинами припоя на рамках выводов. Оптимальная прочность соединений обеспечивается при определенных сочетаниях температуры нагрева инструмента и силия. См рис 6.


рис. 6


Сварка ультразвуком относится к высокоскоростному процессу пластической деформации, соизмеримому с процессом листовой прокатки или ковки (2-5 м/сек). такие процессы сопровождаются выделением большого количества тепла, приводящего к росту температуры контактирующих тел.


4.2. Оценка напряжений в сварных соединениях

бескорпусных БИС.


Качество и эксплуатационная надежность сварных злов при монтаже лепестковых выводов на кристалл и на подложку ГИС будут предопределяется их конструктивным исполнением, методом монтажа и ровнем напряжений, возникающих в сварных или паянных соединениях.

Рассмотрим конструктивное исполнение присоединения кристалла с точки зрения возникающих в нем напряжений.

В случае присоединения кристалла с балочными выводами напряжения в выводах (лепестках) определяются по формуле


sлл/л*(bкр*кр*DTкр+2*л*л*DTл-п*DTп)

Где л - напряжения растяжения в лепестке; Ел - модуль Юнга материала лепестка; кр, aл, aп - коэффициенты линейного расширения материала кристалла, лепестка и подложки при монтаже и эксплуатации. См. рис 7


рис. 7

1 - кристалл ;а 2 - лепестковые выводы



4.3. Конструктивное исполнение

сварныха злов.


При монтаже лепестковых выводов на кристалл от конструктивного исполнения и правильного выбора размеров в большой степени будет зависеть эксплуатационная надежность изделий.

При сварке лепесткового вывода к кристаллу БИС, одним из вариантов может быть схема, представленная на рис. 8 В этом случае алюминиевый вывод закреплен на полиимидных рамках (внутренней и внешней частью относительно сварного соединения).

При такой конструкции имеются ограничения минимального размера "

dП + 0,5*dAl

l МИН = --------------

D l *(2+D l)

где : МИН - минимальная длина вывода;

dП , dAl - толщина пленки и алюминия;

D lа а<- относительное длинение материала вывода.

При монтаже лепестковых выводов,жестко закрепленных в полиимидной рамке, групповой импульсной пайкой на столбиковые выступы кристалла, расчетная формула выглядит так :


lЛ ³ (EЛ * кр /2)*(кр*DTкр)/((2*СР*hСМ/л)-EЛ*Л*DTЛ

где : EЛ, СР, aЛ <- модуль пругости, допустимое напряжение

среза, коэффициент линейного расширения материала вывода;

СМ , л - высота столбика и толщина вывода;

DTкр , DTЛ <- температура нагрева кристалла и лепестка

кр - размер кристалла.

рис. 8

1 - алюминиевый вывод; 2 - внутренняя полиимидная рамка;

3 - кристалл; 4 - наружная полиимидная рамка.


Рассмотрим зависимость прочности сварного соединения от <Æ сварного инструмента и расстояния от КП до защитного кольца.

На рис.... приведены зависимости P=f(l) для случаев использования сварочных инструментов с рабочим торцом <Æ100, 130 мкм. Согласно рисунку 9 при l=30 мкм (<Æ100) прочность стабилизируется, однако, окончательная стабилизация прочности наступает при l=40-50 мкм, т.к. при l=30 мкм имеет место отрыв по месту сварки в 50% случаев, из-за напряженного состояния зла.

При размере торца сварочного инструмента <Æ130 мкм при l=30 мкм еще сказывается эффект "подреза", и превышение средней прочности сварных соединений при l=60 мкм объясняется величением зоны взаимодействия.


а рис. 9

4.4. Расчет оптимальной рабочей длины балки

в зависимости от толщины полиимида

и толщины фольги.













4.5. Технологические рекомендации

по выполнению сварных злов

бескорпусных БИС.


Прочностные характеристики и ровень надежности сварных и паянных соединений зависят в большей степени от правильного выбора сварного или паянного соединения, ровня и характера деформирования зоны сварки, сочетания соединяемых материалов.

При сварке плоских выводов на контактные площадки кристаллов БИС прочность соединения зависит от характера деформации. Наиболее высокой прочностью обладает сварное соединение с ребрами жесткости. Такой вид наиболее оптимален при ограниченной ширине вывода. Вид сварной точки с оптимальным соотношением размеров, выполненной льтразвуковой сваркой, показан на рис.11.



арис. 11

LСОЕД = (2..4)dЛ ;

BК = dЛ

RК = 0,5*dЛ ;

СОЕД = (0,5..0,7)*dЛ


При монтаже лепестковых выводов на контактные площадки кристалла для снижения механических напряжений, возникающих из-за неравномерного деформирования и возможного смещения защитных полиимидных рамок необходимо проводить сварку выводов в определенной последовательности - рис. 12.




рис. 12

1 - кристалл ;

2 - защитные полиимидные рамки ;

3 - алюминиевые выводы.

I - V - последовательность сварки


При ультразвуковой сварке плоских выводов с контактными площадками подложек для получения оптимальной прочности соединения необходимо правильно выбирать размеры инструмента и величину деформации вывода. Оптимальными являются следующие соотношения :


Du = dСОЕД = (0,37...0,4)*bЛ

hДЕФ = (0,4...0,5)* dЛ

С <³ dСОЕД


где : Du - диаметр инструмента;

Л - ширина лепестка;

hДЕФ - величина деформации вывода по толщине;

dЛ а<- толщина лепестка;

С - расстояние от конца вывода до центра точки.


Параметры режима льтразвуковой сварки лепестковых выводов на плату оптимизируются на основе равнения регрессии для конкретного типоразмера соединения. За оптимальные параметры можно принять : дельное давление 22 - 30 Н/мм2 ; длительность импульса 50 - 60 мс; мощность льтразвуковых колебаний подбирается экспериментально.


Итак, общие технологические рекомендации по сварке выглядят следующим образом :

минимальная длина алюминиевого вывода должна рассчитываться по формуле :


dП + 0,5*dAl

l МИН = --------------

D l *(2+D l)


При ЗС алюминиевого вывода к КП кристалла и подложки сварная точка должна формироваться с ребрами жесткости крестообразной формы за счет специальной конструкции рабочего торца инструмента. При этом ребра жесткости формируются за счет канавок на инструменте с радиусом, равным половине толщины алюминиевого вывода. При сварке на подложку выводов (лепестков) относительно большой ширины диаметр сварной точки должен составлять около 0,4 от ширины вывода, при этом расстояние от центра сварной точки до конца вывода должно быть не меньше диаметра сварной точки.

При одиночной сварке выводов к кристаллу должен реализовываться определенный алгоритм: сначала свариваются выводы с одной стороны кристалла, затем с противоположной, а гловые выводы свариваются в последнюю очередь в такой же последовательности.

При групповой сварке лепестковых выводов к шариковым столбикам на кристалле необходимо обеспечить следующее:

- программирование силия сжатия (удельного давления) с определенной скоростью нарастания (не более 200 Н/мм2с), оптимизацией максимального значения (до 50-60 Н/мм2) и обязательной промежуточной ступенью нагружения (на ровне 0,4-0,5 от максимального);

- наличие системы взаимной ориентации инструмента и кристалла в процессе нагружения для обеспечения параллельности торца инструмента и поверхности кристалла.
















РАСЧТа СЕБЕСТОИМОСИа ВЫСОКОВОЛЬТНГо ДРАЙВЕР ГАЗОРАЗРЯДНОГО ЭКРАН Иа ПРОГНОЗИРОВАИе ПУТЙа Еа СНИЖЕНИЯ



















КОНСУЛЬТАНТ : Мормуль Н.Ф.

СТУДЕНТ : Семенова А.Г.


5.1. ПОНЯИе СЕБЕСТОИМОСТИ.


При производстве любой продукции неизбежны издержки, связанные с ее изготовлением и реализацией. Отражением ровня этих издержек или затрат является себестоимость производимых изделий.

Себестоимость продукции представляет собой стоимостную оценку используемыха в процессе производства продукции природных ресурсов, сырья, материалов, топлива, энергии, основных фондов, трудовых ресурсов, так же других затрат на ее производство и реализацию.

В себестоимость продукции включаются : затраты, непосредственно связанные с производством продукции ( работ, слуг ), обусловленные технологией и организацией производства, включая затраты по контролю производственных процессов и качества выпускаемой продукции ; затраты, связанные с использованием природного сырья ; затраты на обслуживание производственного процесса ; затраты по обеспечению нормальных словий труда и техники безопасности ; затраты на подготовку и освоение производства ; затраты, связанные с изобретательством и рационализацией ; текущие затраты, вызванные содержанием и эксплуатацией фондов природоохранного назначения ;а затраты, связанные c правлениема производством ; затраты, связанные с подготовкой и переподготовкой кадров ; выплаты, предусмотренные законодательством о труде, за непроработанное на производстве время (оплата основных и дополнительных отпусков и т.д.) ; отчисления на государственное социальное страхование и пенсионное обеспечение, в государственный фонд занятости населения, отчисления по обязательному медицинскомуа и имущественному страхованию ; платежи по кредитам банков в пределах ставки, становленной законодательством ; затраты, связанные со сбытом продукции ; затраты на воспроизводство основных производственных фондов ; износ по нематериальным активам ; налоги, сборы и другие обязательные отчисления ; другие виды затрат, включаемые в себестоимость продукции в соответствии с становленным законодательством порядком.

5.2. ЗАТРАТЫ, ВКЛЮЧАЕМЫЕ

В СЕБЕСТОИМОСТЬ.


По методу включения в себестоимость, все затраты подразделяются на две группы :

1. ПРЯМЫЕ

2. НАКЛАДНЫЕ

Прямыми являются те затраты, которые могут быть непосредственно рассчитаны и включены в себестоимость изготовления конкретного изделия. К прямым затратам относятся :

à      затраты на сырье;

à      затраты на основные и вспомогательные материалы;

à      затраты на комплектующие, полуфабрикаты;

à      основная и дополнительная заработная плата ( с отчислениями на социальные нужды ) основных производственных рабочих;

à      затраты на амортизацию оборудования.

Накладные затраты - это затраты, рассчитываемые накладным или бухгалтерским методом, т.е. путем начисления определенных процентов на основную заработную плату. Накладные расходы формируются в следующие группы :

a)<--- цеховые расходы;

b)<--- заводские расходы;

c)<--- внепроизводственные расходы.

Цеховые расходы включают в себя износ малоценных инструментов и приспособлений, материалы для содержания производственного оборудования, энергию, топливо, газ, воду, пар для технологических целей, основную и дополнительную заработную плату ( с отчислениями на социальные нужды ), вспомогательных рабочих, обслуживающих оборудование и рабочие места. Кроме того к цеховым расходам относятся: основная и дополнительная заработная плата ( с отчислениями на социальные нужды) цехового правленческого персонала и вспомогательных рабочих, занятых на общепроизводственных и хозяйственных работах; расходы на материалы, топливо, энергию, воду для хозяйственных нужд цеха; амортизация и текущий ремонт производственных зданий цеха, малоценного хозяйственного инвентаря; транспортные расходы; расходы по производству опытов, испытаний и исследований; расходы по охране труда и технике безопасности, и некоторые другие.

Общезаводские расходы включают в себя основную и дополнительную заработную плату ( с отчислениями на социальные нужды ) работников аппарата заводоуправления и служб общезаводского назначения, оплату командировок, канцелярские и почтово-телеграфные расходы, содержание и амортизация здания заводоуправления, также зданий материальных складов завода, склада готовой продукции, заводских лабораторий, представительские расходы.

К внепроизводственным расходам относятся затраты на стандартизацию и научно-исследовательские работы, расходы по освоению новых типов приборов ( до начала их серийного выпуска ), затраты на тару, транспортировку готовой продукции и другие расходы.


5.3. ЧЕТ ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ


На ряде этапов изготовления изделий возникают необратимые потери, называемые технологическими потерями. Количественной характеристикой этих потерь является коэффициент выхода годных ( КВГ ), обозначаемый через величину вероятности выхода годных P

NГОДН.

КВГ=Р= <¾¾¾¾<

NЗАП.


где NГОДН. - количество годных изделий

NЗАП. а<- количество изделий ( деталей, злов ), запущенных на операцию, принятую за начальную.

Кроме КВГ используется также коэффициент запуска ( КЗАП ), который показывает во сколько раз больше должно поступить на данную операцию деталей, злов, полуфабрикатов для того, чтобы получить заданное количество годных изделий.

Коэффициент запуска определяется отдельно для каждой операции или для группы последовательно выполняемых операций, между которыми не осуществляется промежуточный контроль и чет на основании действующих на предприятии маршрутных карт технологического процесса.

Коэффициент запуска определяется как величина, обратная общему коэффициенту выхода годных для данной операции :


1 1

КЗАП = <¾¾¾¾¾¾¾¾<<а <=а <¾¾¾¾<

i*Pi+1*...*Pm П Pi


Из приведенной формулы видно, что коэффициент запуска на последующей технологической операции не может быть больше, чем на предыдущей. Следовательно, значения коэффициентов запуска убывают от начальных к конечным операциям технологического процесса.


ЗАВИСИМОСТЬ ЗАТРАТ ОТ ОБЪЕМА ПРОИЗВОДСТВА.


По признаку зависимости от объема производства различают два вида затрат :

a)а ПЕРЕМЕННЫЕ

b)а СЛОВНО-ПОСТОЯННЫЕ

Переменные затраты ( пропорциональные ) зависят от объема выпускаемой продукции ( затраты на материалы, основная и дополнительная заработная плата ( с отчислениями на социальные нужды ) основных производственных рабочих ). величение объема производства влечет за собой пропорциональное повышение общей суммы ( на весь выпуск ) этих затрат, но в себестоимости единицы продукции размер их остается неизменным.

Общая сумма условно-постоянных ( непропорциональных ) затрат остается постоянной при изменении объема производства. К словно-постоянным затратам относятся : заработная плата цехового и заводского правленческого персонала ( с отчислениями на социальные нужды ); затраты на освещение и отопление помещений; расходы на кондиционирование воздуха; амортизация. В отличие от переменных, словно-постоянные затраты влияют на себестоимость единицы изделия тем меньше, чем на большее количество изделий они распределяются.


5.4. РАСЧЕТ СЕБЕСТОИМОСТИ

ВЫСОКОВОЛЬТНОГО ДРАЙВЕРА

ГАЗОРАЗРЯДНОГО ЭКРАНА.


РАСЧЕТ ЗАТРАТ НА МАТЕРИАЛЫ И ПОКУПНЫЕ КОМПЛЕКТУЮЩИЕ.


Расчет материальных затрат SM производится по следующей формуле :

SMа <= KT[ <åKЗАПi*ji*Цj ]

KT - коэффициент, учитывающий транспортные расходы;

KЗАПi - коэффициент запуска на i-ой технологической операции;

jiа а<- нормы расхода конкретных j-х видов материалов, используемых на i-й технологической операции, ( физ.ед/шт );

Цj а<- цена приобретения j-го вида материала ( без учета НДС) с четом наценок, комиссионных вознаграждений, уплачиваемых снабженческим и внешнеэкономическим организациям, ( руб );

i - номенклатура видов, используемых на i-ой операции материалов.

Данная формула является прощенной и не учитывает номенклатуру реализуемых отходов, так как при изготовлении высоковольтного драйвера таковые отсутствуют.

Используя данныеа Таблицы 7а рассчитаема затраты н материал ( S) :


Таблица 7

Наименование

Коэффициент

запуска

КЗАП

Нормы

расхода

Цена един.

изделия

Ц,руб

Стоимость,

руб.

Кристалл

1.35

1

3500

3500

Полиимидный

носитель

1.2

1

3500

3500

Фольга

1.07

0.12 см2

2300 руб/см2

276

Воздух сжатый

1.04

0.001 м3

1100 руб/м3

1.1


Таблица 8

Nа п/п

Наименование

рабочей

операции

Коэффициент

запуска

КЗАП

Часовая тарифная ставка

l,руб/час

Трудоемкость

Цена

оборудо-

вания,руб

1

Дисковая резка

пластин

1.43

5680

0.006

1

2

Контроль внешнего

вида

1.36

5400

0.01

5

3

Присоединение выводов

1.29

5800

0.01

5

4

Нанесение защитного

покрытия

1.23

5680

0.01

6

5

Технологические

испытания

1.15

5680

0.005

12

6

Контроль

статистическиха и

функционально-динамических

параметров

1.10

5750

0.005

11

7

Электротермотренировка

1.06

5680

0.05

95

8

Контроль

статистическиха и

функционально-динамических

параметров

1.05

5750

0.005

11


SM = KT*[1.35*1*3500+1.2*1*3500+1.07*0.12*2300+1.04*0.001*

*1100]= KT*9221.5

Значение KT примем за 1.1. Тогда,

SM а= 1.1*9221.5 = 10144 руб.


РАСЧТа ОСНОВНОЙ ЗАРАБОТНОЙ ПЛАТЫ ОСНОВНЫХ

ПРОИЗВОДСТВЕННХа РАБОЧИХ.


Основная заработная плата рассчитывается по формуле :


L0 = <å KЗАПi*lTi*tШТi

где KЗАПi - коэффициент запуска на i-ой технологической операции ;

Ti - часовая тарифная ставка рабочего на i-ой операции р/ч;

tШТi - трудоемкость i-ой технологической операции ;

Значения коэффициента запуска, часовой тарифной ставки и трудоемкости каждой технологической операции приведены в Таблице 8.

Исходя из этих данных, имеем :

L01=1,43*5680*0,006= 48,7

L02=1,36*5400*0,01=а 73,44

L03=1,29*5800*0,01=а 74,82

L04=1,23*5680*0,01=а 69,86

L05=1,15*5680*0,005= 32,66

L06=1,1*5750*0,005=а 31,63

L07=1,06*5680*0,05= 301,04

L08=1,1*5750*0,005=а 31,63

Следовательно, общая заработная плата на всех технологических операциях составит :

L0 = <åL0i= 664 руб/шт


РАСЧТа ЦЕХОВОЙ, ЗАВОДСКЙа Иа ПОЛНЙа СЕБЕСТОИМОСТИ.


Цеховая, заводская, и полная себестоимость рассчитываются, соответственно по формулам :

SЦЕХ = SM + L0*(1+KД/100)*(1+KСН/100)+L0*KЦ.Р./100

а

SЗАВ = SЦЕХ + L0*(KЗР/100)


SП = SЗАВ *(1+KВ.Р./100)

Где KД - процент дополнительной заработной платы;

KСН - процент отчислений на социальные нужды;

KЦ.Р - коэффициент цеховых расходов,%;

KЗР - коэффициент заводских расходов,%;

KВ.Р - коэффициент внепроизводственных расходов,%;


Возьмем KД = 20% (на каждом предприятии имеет свое значение)

KНа = 40%;

KРа = 120%;

KЗР = 250%;

KРа = 20%;

Значения последних трех коэффициентов также имеют свое значение на каждом предприятии.

Таким образом, получаем цеховую себестоимость :

SЦЕХ = 10144+664*(1+20/100)*(1+40/100)+664*120/100= 12056 РУБ/ШТ

заводскую себестоимость :

SЗАВ = 12056+664*250/100= 13716 РУБ/ШТ

полную себестоимость :

SП = 13716*(1+20/100)= 16459 РУБ/ШТ


5.5. ПУТИ СНИЖЕНИЯ СЕБЕСТОИМОСТИ.


Пути снижения себестоимости изделия достаточно обширны, однако, все они имеют свои специфические особенности, накладывающие ограничения на их применение. Рассмотрим ряд способов снижения себестоимости, их достоинства и недостатки применительно к нашему случаю.

СНИЖЕНИЕ ЗАТРАТ НА МАТЕРИАЛЫ.

Единственно возможное снижение затрат на материалы, это нахождение нового поставщика этих материалов, с более низкими ценами на комплектующие.


РЕАЛИЗАЦИЯ ОТХОДОВ.

В процессе изготовления высоковольтного драйвера газоразрядного экрана образуются отходы : сколотые кристаллы, обрезки полиимидного носителя.Реализация этих отходов практически невозможна.


УВЕЛИЧЕНИЕ ОБЪЕМА ВЫПУСКАЕМОЙ ПРОДУКЦИИ.

Как же упоминалось, при величении количества выпускаемой продукции, ее себестоимость уменьшается за счет снижения словно-постоянных затрат, приходящихся на единицу продукции.


СНИЖЕНИЕ ОСНОВНОЙ ЗАРАБОТНОЙ ПЛАТЫ ОСНОВНЫХ ПРОИЗВОДСТВЕННЫХ РАБОЧИХ.

При неизменной тарифной ставке, снижение заработной платы возможно за счет уменьшения коэффициента запуска или (и) трудоемкости на каждой (или нескольких) технологических операциях. Первый вариант предпочтительнее, так как снизить трудоемкость не представляется возможным из-за того, что практически все технологические операции выполняются на автоматизированных рабочих местах. Уменьшение коэффициента запуска возможно лишь благодаря более точным настройкам автоматизированных рабочих мест или возникает необходимость приобретения другого оборудования.

Попробуем применить именно этот вариант для того, чтобы снизить себестоимость высоковольтного драйвера газоразрядного экрана.


5.6. Расчет себестоимости изделия, учитывая

пути ее снижения


На технологической операции " электротермотренировка" см. таблицу 2, затрачиваемая на изделие трудоемкость самая большая.Если использовать болееа производительноеа оборудование , правда и более дорогое, то трудоемкость может меньшиться с 0,05Ч/ШТ до 0,034 Ч/Та т.е. на 32 %, именно на этой операции.

Тогда имеем :


L01=1,43*5680*0,006= 48,7

L02=1,36*5400*0,01=а 73,44

L03=1,29*5800*0,01=а 74,82

L04=1,23*5680*0,01=а 69,86

L05=1,15*5680*0,005= 32,66

L06=1,1*5750*0,005=а 31,63

L07=1,06*5680*0,034= 204,7

L08=1,1*5750*0,005=а 31,63

Следовательно, общая заработная плата на всех технологических операциях составит :

L0 = <åL0i= 567 руб/шт

Из-за введения нового оборудования общая заработная плата меньшилась на 15 %


РАСЧТа ЦЕХОВОЙ, ЗАВОДСКЙа Иа ПОЛНЙа СЕБЕСТОИМОСТИ.


Цеховая, заводская, и полная себестоимость рассчитываются, соответственно по формулам :

SЦЕХ = SM + L0*(1+KД/100)*(1+KСН/100)+L0*KЦ.Р./100

а

SЗАВ = SЦЕХ + L0*(KЗР/100)


SП = SЗАВ *(1+KВ.Р./100)

Где KД - процент дополнительной заработной платы;

KСН - процент отчислений на социальные нужды;

KЦ.Р - коэффициент цеховых расходов,%;

KЗР - коэффициент заводских расходов,%;

KВ.Р - коэффициент внепроизводственных расходов,%;


Возьмем KД = 20% (на каждом предприятии имеет свое значение)


KНа = 40%;

Так как коэффициент цеховых расходов рассчитывается как отношение суммы амортизационных отчислений по оборудованию и суммы затрат по сметам общецеховых расходов к фонду основной заработной платы основных производственных рабочих, введение нового оборудования не может не отразится на амортизационных расходах предприятия. Поэтому, для расчета полной себестоимости, возьмем значение KЦР = 130% , т.е. на 10% больше, чем в предыдущем расчете.

KЗР = 250% ;

KРа = 20% ;

Значения последних трех коэффициентов также имеют свое значение на каждом предприятии.

Таким образом, получаем цеховую себестоимость :

SЦЕХ = 10144+567*(1+20/100)*(1+40/100)+567*130/100= 11039 РУБ/ШТ

заводскую себестоимость :

SЗАВ = 11039+567*250/100= 12456 РУБ/ШТ

полную себестоимость :

SП = 12456*(1+20/100)= 14947 РУБ/ШТ


Итак, новая себестоимость составила 14947 РУБ/ШТ , что на 10 % меньше себестоимости подсчитанной раньше (16459 РУБ/ШТ).


5.7. ЗАКЛЮЧЕНИЕ.



В организационно-экономическом разделе дипломного проекта была рассмотрена структура себестоимости, затраты, включаемые в нее. На основе реальных на сегодняшний день данных был произведен расчет себестоимости высоковольтного драйвера газоразрядного экрана. Помимо этого, в разделе приводится анализ возможных путей снижения себестоимости изделия, рассмотрены их достоинства и недостатки применительно к нашему случаю. На основе этого анализа рассчитана новая себестоимость высоковольтного драйвера, составившая 14947 РУБ/ШТ , что на 10 % меньше, чем себестоимость полученная ранее.

Снижение себестоимости достигнуто за счет введения нового производственного оборудования , которое более производительнее предыдущего. В связи с чем, трудоемкость на самом длительном производственном процессе снизилась на 32 %, что дало снижение общей заработной платы на 15 %.








анализ ПРОИЗВОДСТВЕННО-а ЭКОЛОГИЧЕСКОЙ БЕЗОПАСТНОСИа ПРИ ПРОИЗВОДСТВЕ ВЫСОКОВОЛЬТНХа ДРАЙВЕРВа ГАЗОРАЗРЯДНЫХ ЭКРАНОВ.

















КОНСУЛЬТАНТ : Рябышенкова А.С.

СТУДЕНТ а: Семенова А.Г.



Введение.


В настоящий момент,с величением загрязнения окружающей среды резко возрастает роль промышленной экологии, призванной на основе анализа степени вреда, приносимого природе техническим пргрессом, разрабатывать и совершенствовать инженерно-технические средства защиты окружающей среды,внедрять и развивать замкнутые, безотходные и малоотходные технологические циклы и производства.

При этом разрабатываемые конструкции и технологические процессы наряду с высокими техническими параметрами в обязательном порядке содержат мероприятия, избегающие случаи травматизма на производстве или профессиональных заболеваний.

Вместе с тем разработка комплекса мероприятий по созданию безопасных словий труда работников электронной промышленности невозможна без знания процессов и причин возникновения вредных и опасных факторов при производстве ИМС. Поэтому прогрессивный и эрудированный инженер-электронщик, наряду с высокой профессиональной подготовкой должен владеть знаниями и в области безопасности производственных процессов, так как необходимое словие научноорганизованного труда - обеспечение безопасности людей.

6.1. Анализ опасных и вредных воздействий

при операцияха

Произведем декомпозицию факторов производства с целью выявления материальных носителей потенциальных вредностей.

1. Предметы труда: полиэмидные носители сами по себе не являются потенциальными источниками вреда.

2. Средства труда: к ним можно отнести становки пайки, лужения, сушильные шкафы, контрольно-измерительные приборы. Со стороны

перечисленных средств существует потенциальная опасность поражения электрическим током.

3. Технологический процесс: на этапе монтажа изделия имеется процесс пайки. Этот процесс характеризуется наличием следующих вредностей:

<- оловянно-свинцовые припои содержат токсические вещества (например свинец);

<- все флюсы во время пайки выделяют газы;

<- существует возможность получения ожога.

4. Производственная среда: так как процесс сопровождается выделением вредных веществ в воздух, то немаловажное значение приобретает вопрос обеспечения вентиляции частка. Кроме того, необходимо обеспечить защиту от ожогов и необходимый ровень освещенности.

Составим перечень факторов обитаемости.

<- физические: электробезопасность, освещение, шум, вибрация;

<- химические: воздушная среда, растворители, припои, флюсы;

<- биологические: грибки, бактерии, вирусы;

<- психофизические: монотонность труда, переутомление.

Производственная воздушная среда


Состояние воздушной среды на частке определяется микроклиматом (температура, влажность и т.д.) и поступлением вредных воздействий (паров, влаги, газов, пыли). Нормы метеоусловий на производстве регламентирует ГОСТ 12.1005-76 "Воздух рабочей зоны". Вредные выделения в виде паров, влаги, газов, пыли при контакте с организмом человека вызывают производственные травмы, профессиональные заболевания, отклонения в состоянии здоровья. В зависимости от ПДК вредных веществ устанавливается класс опасностей рабочей зоны. На частке ПДК вредных веществ в воздухе рабочей зоны 0,1 - 1 мг/куб.м и смертельная концентрация вредных веществ в воздухе 500 - 5 мг/куб.м.

Соблюдение правил электронно-вакуумной гигиены должно соответствовать ОСТ 11050.007-82 "Изделия электронной техники. Гигиена электронная. Общие технические требования".

Класс чистоты воздушной среды частка определяется концентрацией аэрозолей в производственных помещениях, в нашем случае это 1 мг/куб.м. Температура окружающей среды и относительная влажность воздуха поддерживаются в соответствии с нормами ГОСТ 12.1.005-76. Колебания температуры на частке допускаются в пределах 2

Производственные шумы, вибрация,


инфра и льтразвук.



Источником шума, вибрации, инфра и ультразвука может быть работающее на частке оборудование.

Основными характеристиками звука являются его частотный диапазон (спектр), интенсивность (сила), и звуковое давление. Допустимые величины по казанным параметрам регламентируются ГОСТ 12.1.003-76 (для частот до 11 кГц) и ГОСТ 12.1.001-76 (для частот свыше 11 кГц). За эталон принят 1 кГц. При этом человеческое хо способно воспринимать звуковое давление 10-210 Па и интенсивность звука 1-10 Вт/м с частотой 20-2 Гц. Нормы допустимого шума регламентированы ГОСТ 12.1.003-76 ССБТ "Шум. Общие требования безопасности". Нормы вибрации на местах регламентированы ГОСТ 12.1.012-78.


Анализ производственных опасных и вредных воздействий.



Процесс монтажа выводов высоковольтного драйвера на полиэмидный носитель включает в себя процесс пайки. Качество выполнения паяного соединения во многом зависит от тщательной подготовки соединяемых поверхностей. Эта операция предшествует процессу пайки.

Химическая очистка поверхностей представляет собой процесс травления подготавливаемых поверхностей и характеризуется наличием опасных факторов, обусловленных необходимостью работы с кислотами. В процессе отмывки протравленных поверхностей следует соблюдать меры безопасной работы с органическими растворителями типа спиртов, сиртобензиновых и спиртофторовых смесей, также обеспечивать меры защиты, необходимые при обслуживании льтразвуковых становок (при льтразвуковой промывке).

При подготовке поверхностей под пайку осуществляют их предварительное облуживание. При использовании защитного металлорезиста олово-свинец практикуется его оплавление. Основная опасность сопутствующая данной операции - это наличие длинноволнового (l = 1,8-28 мкм) и коротковолнового (l = 0,4-4мкм) инфракрасного излучения, с помощью которого проводят оплавление металлорезиста для странения недостатков, присущих металлорезисту, нанесенному гальваническим способом. Для странения вредного воздействия ИК-излучения в конструкции оборудования предусмотрены экранирующие защитные средства.

Проведение непосредственно операции пайки сопровождается загрязнением воздушной среды на рабочих местах и в помещениях, также рабочих поверхностей и кожи рук работающего парами и частицами флюса на основе канифоли и припоя на основе олова, свинца, кадмия и др. Небольшие и непостоянные количества свинца, имеющегося в воздушной среде, а также поступающие в организм вследствие загрязнения кожи рук, могут вызвать у лиц занятых пайкой патологические изменения, которые при продолжительной работе с припоями характеризуются начальными стадиями хронической свинцовой интоксикации. Проведение операций пайки требует выполнения комплекса защитных мероприятий для предупреждения нарушений здоровья работающего. Производственный процесс изготовления изделий целесообразно строить так, чтобы операции пайки сосредотачивались только на определенных местах, при этом рабочие столы и другое оборудование, предназначенное для выполнения операций связанных с пайкой, должно быть максимально простой конструкции, позволяющей легко проводить их тщательную очистку. часткиа пайки обору


дуются местными вытяжными стройствами, обеспечивающими скорость движения воздуха непосредственно на месте пайки не менее 0,6 м/с. Эксплуатация или ввод в эксплуатацию частков пайки не оборудованных вентиляцией не допускается. Помещения, в которых оборудуются участки пайки, необходимо обеспечить приточным воздухом через общеобменную вентиляцию, подаваемым в верхнюю зону в количестве, составляющем примерно 90% объема вытяжки. Недостающие 10% объема воздуха подаются в смежные более чистые помещения.

В процессе работы необходимо тщательно соблюдать меры индивидуальной профилактики. Во избежание электротравм паяльники питаются напряжением не более 3В. Питание производится от понижающих трансформаторов с заземленной вторичной обмоткой, использование автотрансформаторов не допускается. Во избежание ожогов необходимо использовать пинцеты и не допускать разбрызгивания припоя.


6.2. Требования безопасности при организации

атехнологических операций


В целях обеспечения безопасности работающих при организации технологических операций необходимо предусмотреть коллективные и индивидуальные средства защиты.

Для предупреждения поражения электротоком необходимо предусмотреть: 1) заземление всех металлических частей оборудования (установок пайки, лужения, сушильных шкафов, КИП, электроинструмента, вентиляционных систем), которые могут оказаться под напряжением, согласно требованиям ГОСТ 2.751-73, ГОСТ 12.2.007.0-75, ГОСТ 21130-75;

2) крытие всех питающих кабелей и соединительных проводов, исключающее повреждение изоляции;

3) выполнение "Правил технической эксплуатации электроустановок", также требований ГОСТ 12.2.003-74, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.7-83, ГОСТ 216.57-83, ГОСТ 21130-75.

Для предупреждения воздействия статического электричества необходимо предусмотреть:

1) использование рабочей одежды из антистатического материала;

2) отвод зарядов путем заземления оборудования;

3) выполнение "Правил защиты от статического электричества", распространенных на предприятиях отрасли приказом Министерства от 24 августа 1973 года N477 и ОСТ 11073.062-84.

Для предупреждения пожара и взрыва необходимо предусмотреть:

1) специальные, изолированные помещения для хранения и разлива легковоспламеняющихся жидкостей (ЛВЖ), оборудованные приточно-вытяжной вентиляцией во взрывобезопасном исполнении по ГОСТ 12.4.021-75;

2) соблюдение норм сменного запаса вЖ на рабочих местах в количествах, не превышающих суточных потребностей;

3) тару с плотно закрывающимися крышками для хранения и перевоза вЖ, изготовленную из небьющихся материалов согласно ОСТ 4.ГО.091.241; на таре должны быть надписи с наименованием вЖ, словом "Огнеопасно" и предупреждающие знаки по ГОСТ 19433-88;

4) сборники с плотно закрывающимися крышками для обтирочных материалов, загрязненных вЖ, с надписью "Огнеопасно"; содержимое сборников далять из помещения в становленные места в конце смены по казанию пожарной охраны;

5) первичные средства пожаротушения на производственных частках (передвижные глекислотные огнетушители ГОСТ 9230-77, пенные огнетушители ТУ 22-4720-80, ящики с песком, войлок, кошма или асбестовое полотно);

6) автоматические сигнализаторы (типа СВК М1) для сигнализации о присутствии в воздухе закрытых помещений довзрывных концентраций горючих паров растворителей;

7) выполнение требований "Общих требований техники безопасности и производственной санитарии для предприятий и организаций радиопромышленности, промышленности средств связи и электронной промышленности", твержденных постановлением ЦК профсоюза от 21 декабря 1977 года, также требований ГОСТ 12.1.004-85, ГОСТ 12.1.010-76, ГОСТ 12.4.009-83, ОСТ 4.ГО.091.241.

Для предупреждения воздействия общетоксичных веществ предусмотреть:

1) общеобменную приточно-вытяжную вентиляцию на производственных частках, также местную вытяжную вентиляцию на рабочих местах (обезжиривания, лужения, пайки, очистки от остатков флюса) в соответствии с ГОСТ 12.4.021-75, ОСТ 4.ГО.029.233-84, ОСТ 4.ГО.033.200, обеспечивающие ПДК по ГОСТ 12.1.005-88;

2) блокирующее стройство, исключающее возможность запуска оборудования при отключении местной вентиляции;

3) индивидуальные средства защиты (резиновые анатомические перчатки ТУ 38-106140-81, защитные очки ГОСТ 12.4.013-85, хлопчатобумажные халаты ГОСТ 12.4.132-83, ГОСТ 12.4.131-83, фартуки ГОСТ 12.4.029-76);

4) выполнение "Санитарных правил организации процессов пайки мелких изделий сплавами, содержащими свинец", утвержденных главным санитарным врачом20 марта 1972 года N952-72 и распространенных в отрасли приказом министра от 19 декабря 1972 года N470, и "Санитарных правил при работе с эпоксидными смолами" N348-60, утвержденных Госсанинспекцией27 декабря 1960 года.

Для предупреждения термических ожогов необходимо предусмотреть:

1) термоизоляцию нагревательных устройств и оборудования, температура наружных поверхностей которых согласно СН 245-71 не должна превышать 45

Для предупреждения травмирования движущимися частями оборудования необходимо предусмотреть:

1) защитные кожухи и ограждения на подвижных частях оборудования;

2) блокировку защитных ограждений с пусковым стройством, также блокировку от самопроизвольного включения оборудования при прекращении и последующей подаче напряжения.

На производственных частках и рабочих местах предусмотреть знаки безопасности по ГОСТ 12.4.026-76.

Освещенность рабочих мест должна удовлетворять требованиям НиП 11-4-79. При выполнении технологических операций пайки, лужения необходимо предусмотреть следующие методы и средства контроля параметров опасных и вредных производственных факторов:

1) периодический контроль (не реже 1 раза в год) воздушной среды производственных помещений, производимый промышленно-санитарной лабораторией предприятия, по графику, твержденному главным инженером предприятия и согласованному с местной санэпидемстанцией, методами, предусмотренными ГОСТ 12.1.005-88 и ГОСТ 12.1.004-84;

2) периодический контроль (не раже 1 раза в год) заземления переносным омметром типа М-372 (ТУ 25-04-1106-75) и сопротивления изоляции в соответствии с "Правилами стройства электроустановок" (ПУЭ), твержденными Министерством энергетики и электрификации в 1977 году;

3) проведение испытаний вентиляционных установок местной вытяжной вентиляции согласно ГОСТ 12.3.018-79.

Наличие ограждений и приспособлений следует проверять визуально. Контроль освещенности осуществлять люксометром по ГОСТ 1.4941-80. Электротехнические изделия и оборудование периодически должны подвергаться внешнему осмотру и испытываться в сроки, становленные соответствующей документацией на казанные изделия и оборудование и с четом местных словий.

Индивидуальные средства защиты работающих, применяемые при выполнении техпроцессов, должны подвергаться контрольным осмотрам в порядке и в сроки, предусмотренные соответствующей нормативно-технческой документацией.


Расчет необходимого воздухообмена


Для обеспечения выполнения санитарных норм на рабочем частке монтажника обычно применяется местная вытяжная вентиляция. Необходимый воздухообмен для разбавления выделяющихся газов, паров, пыли в среде помещений до допустимых концентраций определяется по формуле:

а, а,

где а<- концентрация в.в. в уходящем воздухе (мг/куб.м).

В среднем, на одном рабочем месте монтажного частка расход припоя составляет 20 г/ч, т.к. в припое содержится, в среднем, 39% свинца, то расход свинца составляет 7,8 г/ч. При пайке свинец испаряется в количестве 0,5% от общего расхода, т.е. в воздух выделяется 39 мг паров свинца в час, т.е. а<= 39 мг/ч. Т.к. расчет ведется только по свинцу и считается, что в приточном воздухе, поступающем на участок вредностей нет, то формула примет вид:

а.

ПДК по свинцу равен 0,01 мг/куб.м. Таким образом необходимый воздухообмен равен:

Если рабочих мест несколько, то каждое должно быть оборудовано местной вытяжной вентиляцией, либо, при добном расположении рабочих мест, страивается общая вентиляция с а<- количество рабочих мест.

Охрана окружающей Среды.


Отходы предприятия являются одним из основных факторов загрязнения воздушного бассейна. Ядовитые газы, пары, пыль, удаляемые из производственных помещений загрязняют атмосферный воздух.

Очистка выбросов - неотъемлемая часть любого технологического процесса. Существующие санитарные нормы проектирования предприятий (СН-245-71) станавливают ПДК в.в. в воздухе. Предотвратить загрязнение воздушного бассейна ядами и пылью, даляемыми из производственных помещений, можно пропуская загрязненный воздух через специальные фильтрующие стройства, также обезвреживающие стройства. В пылеосадочных камерах принцип осаждения пыли основан на разном снижении скорости движения загрязненного воздуха в камере, где пылинки оседают на дно.

В центробежных пылеотделителях загрязненный воздух, подаваемый в кольцевое пространство между цилиндрами, получает вращательное движение. Пылинки центробежной силой отбрасываются на стенки.

Более тонкая очистка происходит в масляных фильтрах. Здесь частицы задерживаются на пористых перегородках при движении воздуха через них.

Наибольшее распространение в промышленности для сухой очистки газовых выбросов от примесей имеют тканевые рукавные фильтры. Для изготовления рукавов применяются различные ткани и войлок. Рукавные фильтры используются при входной концентрации примесей до 60 г/куб.м и обеспечивают эффективность очистки свыше 0,99. Гидравлическое сопротивление фильтров не превышает 500-2 Па. В корпусе фильтра станавливается необходимое число рукавов. Во внутреннюю часть подается загрязненный воздух. Частицы загрязнения оседают на ворсе внутренней поверхности рукавов. Для величения эффективности очистки фильтрующие материалы покрывают слоем масла. В нашем случае эффективно использовать именно рукавный фильтр.

6.3. Обеспечение экологической безопасности

ана производстве.


Научно-техническая революция и связанный с ней резкий подъем промышленного производства приводят к загрязнению окружающей среды - воздуха, воды, почвы, продуктов питания.

В народном хозяйстве используются и выпускаются тысячи химических соединений (и их число растет), многие из которых не разлагаются на более простые безвредные продукты, накапливаются в атмосфере, воде или почве и преобразуются в еще более токсичные продукты. Большое число соединений, попадая в атмосферу, включаются в происходящие в ней процессы и затем возвращаются к человеку, проникая в его организм через дыхательные пути, кожу и органы пищеварения.

И хотя каждое вещество поступает в сравнительно небольших количествах, однако токсичность веществ может очень высокой. Кроме того, некоторые вещества вызывают канцерогенные, мутагенные, аллергенные и другие последствия, проявляющиеся порой через несколько лет и даже в следующих поколениях.Стабильные соединения, выпавшие на почву, проникают в грунтовые воды, входят в состав растительности, затем попадают в продукты питания животных и человека.

Загрязнение окружающего нас мира влияет на все стороны жизни - меньшается число солнечных дней, гибнет растительность, разрушаются строительные материалы, изменяется химический состав воздуха, воды и почвы.

Все это представляет серьезную грозу для здоровья человека и приводит к повышенной заболеваемости, преждевременному старению, возникновению тяжелых отдаленных последствий и, наконец, возможным необратимым изменениям у будущих поколений.

Человечество впервые за свою историю пришло к такой ситуации, которую следует рассматривать как конфликтную с природной средой. Забота о будущем планеты, о здоровье человека диктует необходимость все больше внимания делять предотвращению загрязнений биосферы, использованию для этого технологических, планировочных и санитарно-технических мероприятий.

Но известно также, что многие живые организмы и растения чувствительнее людей к загрязнениям. Исходя из этого, в будущем регламентирование содержания химических веществ в окружающей среде будет вестись не только с санитарно-гигиенических, но и с экологических позиций, это неизбежно приведет к дальнейшему жесточению нормируемых величин.

анализ методов защиты атмосферы от

промышленных загрязнений (очистка газов).

Основными вредными веществами, выделяемыми в окружающую среду в электронной промышленности являются продукты распада веществ, используемые при сборке и монтаже изделий МЭА и частицы пыли. Так как к цехам монтажа радиоэлектронного оборудования не предъявляются повышенных требований на содержание твердых частиц в воздухе, то можно рекомендовать использование наиболее простых способов и конструкций.

Современные аппараты обеспыливания газов можно разбить на 4 группы:

1) механические обеспыливающие стройства, в которых пыль отделяется под действием сил тяжести, инерции или центробежной силы;

2) мокрые или гидравлические аппараты, в которых твердые частицы лавливаются жидкостью;

3) пористые фильтры, в которых оседают твердые частицы пыли;

4) электрофильтры, в которых частицы осаждаются за счет ионизации газа и содержание в нем пылинок.

Для очистки от пыли воздуха, проходящего через вентиляционную систему от рабочего места электромонтажника наиболее целесообразно использовать фильтры, изготовленные синтетических волокон. Они менее влагоемкие, не подвержены гнили и позволяют перерабатывать газы при температуре 150 С.

Кроме того, синтетические волокна термопластичны, что позволяет при помощи простых термических опреаций проводить их монтаж, крепление и ремонт. Фильтры выполняют в виде фильтрующих рукавов, в виде гармошки, что значительно величивает их фильтрующую поверхность при тех же размерах фильтра.

Главным достоинством рукавных фильтров является высокая эффективность очистки (до 99%) для всех размеров частиц.

В настоящее время в электроноой промышленности используются следующие способы очистки воздуха после пайки от паров веществ, образующих флюс и припой:

1.  загрязненного газа одного или нескольких компонентов твердым

2.  веществом - адсорбентом.

3.  Ионный обмен. Метод основан на лавливании катионов и анионов химических соединений природными материалами или синтетическими смолами с последующей регенерацией последних и получением ловленных продуктов.

4.  Абсорбция (физическая). Метод основан на различной растворимости газов при поглощении одного или нескольких компонентов газовой смеси жидким поглотителем (вода и пр.).

5. Нейтрализация. Процесс очистки загрязненных газов этим методом осуществляется разными путями:

      анейтрализация смешением,

      анейтрализация фильтрованием,

      ахимическая очистка.

6. Термический метод. Основан на окислении кислородом воздуха органических соединений при высоких температурах.

7. Абсорбция (химическая). Метод основан на поглощении жидкими реагентами токсичных газов и паров из их смеси с воздухом.

8. Применение перечисленных выше методов в комплексе друг с другом.

Так как вместе с парами олова и свинца в воздухе содержится большое количество глекислого газа (СО2), выделяемого человеком при дыхании, то целесообразно использовать способ очистки, который позволял бы избавиться от обоих видов вредных веществ. Самым простым способом из способов очистки газов от кислых комепонент является абсорбции водой.

Основным преимуществом воды является ее доступность и дешивизна. Воду можно применять в простых скрубберах с меньшей опасностью течки газа, чем при применении любого другого абсорбента. Кроме этого водяная очистка обладает следующими особенностями:

      использует простую конструкцию становки, отсутствие тепло- обменников и кипятильников;

      отсутствие расхода тепла;

      дешевизна растворителя;

      отсутствие паров дорогого и токсичного растворителя, переходящего в газовую фазу.

Ниже приведены показатели одной из становок:

расход газа, м /ч 1400

содержание СО на входе в абсорбер,% 29

содержание СО на выходе из абсорбера,% 2

давление на стадии абсорбции, МП 2.7

температура воды, С 17

расход воды на 1 ма газа, м 73

Перечисленные выше и рекомендованные к применению способы и оборудование позволяют обеспечить нормальные словия труда на существующих производствах, защиту окружающей среды от загрязнения, и являются важным этапом в разработке прогрессивной малоотходной технологии, позволяющей полно и эффективно использовать природные ресурсы.


6.4. Заключение.


В настоящем разделе были рассмотрены основные опасные и вредные воздействия, возникающие на стадиях монтажа и сборки; дан их детальный анализ, проведены необходимые расчеты; выработаны рекомендации по обеспечению безопасности при работе на этих операциях.Расмотренны характеристики выявленных опасных и вредных воздействий и возможные последствия для человека.

Разработан комплекс защитных мер от действия выявленных опасных и вредных факторов на человека. Одновременно произведён расчет необходимого воздухообмена на рабочем месте для изготовления высоковольтного драйвера на полиэмидном носителе, и предложены меры по обеспечению нормальных словий труда.

Все это позволяет решить основную задачу производства - сохранение нормального здоровья трудящихся и, как следствие, повышение эффективности и качества производства.


Выводы.


На основании проведенных разработок и исследований можно сделать следующие выводы :


1. Разработан технологический маршрут и технологическая карт операции присоединения выводов методом льтразвуковойа сварки.

2. Разработаны конструкторско-технологические ограничения для изготовления полиимидного носителя и спроектирован полиимидный носитель для сборки высоковольтных драйверов.

3. Выполнены исследования прочности сварного соединения от рабочей длины балки и рассчитана оптимальная ее длина.

4. Выполнен экономический расчет себестоимости высоковольтного драйвера и найдены пути ее снижения.

5. Пронализирована производственно-экологическая безопасность при производстве высоковольтных драйверов газоразрядных экранов.









Литература.


1. Гуськов Г.Я., Гуськов Г.А., Газаров А.А.

"Монтаж микроэлектронной аппаратуры".

Москва " Радио и связь".

2. Колешко В.М. "Ультразвуковая микросварка".

Минск " Наука и техника ".

3. Парфенов О.Д. " Технология микросхем ".

Москва " Высшая школа ".

4. Шеревеня А.Г., Тучинский И.А. Москаленко Н.И.

" Бескорпусные интегральные схемы ".

Электронная техника. Сер.7.

5. Осенков В.Н., Еремин С.А.

" Вычисление пругих деформаций паучковых выводов при

микросварке ". Электронная техника. Сер.2.

6. Осенков В.Н. " Расчет механических напряжений в

микросоединениях интегральных схем ".

Электронная техника. Вып.3.

7. Беляев Н.М. " Сопротивление материалов ". Москва. ГТм.

8. Гусев В.Г., Гусев Ю.М. " Электроника ".

Москва " Высшая школа".

9. Конспект лекций по курсу : " Экономические основы пред

принимательской деятельности ".

Под редакцией Коротковой Т.Л.

10. Сборник лабораторных работ по курсу " Экономика элек

тронной промышленности ".

Под редакцией Лякса-Тиминского В.Я.

11. Сборник задач по курсу : " Экономические основы предпри

нимательской деятельности ". Под редакцией Коротковой Т.Л.

12. Каракеян В.И, Писеев В.М. <" Методы и средства обеспече

ния оптимальных параметров производительной сферы на пред

приятиях электронной промышленности ". Москва, МИЭТ, 1988.

13. Константинова Л.А, Писеев В.М. Методические казания по

выполнению раздела " Охрана окружающей среды ".

Москва, МИЭТ, 1990.
