Введение

Фирма "ЛОТОС"а предлагает слуги по поставке и обслуживанию разнообразной компьютерной техникиа высокого класса. Основные виды де я тельности компании следующие:

        Рознична я продажа компьютерной техники

        Диагностика и настройка оборудовани я

        Гарантийное и послегарантийное обслуживание

        Консультации по выбору оптимальных компьютерных и программных решений дл я конкретной сферы бизнеса или дома

        Сетевые решени я . Проектирование и монтаж локальных сетей

В данном дипломном проекте рассматриваетс я проблема построени я локальной вычислительной сети компании под правлением операционной системы Windows 2 Server.

Реализаци я предложенного проекта позволит сократить бумажный документооборот внутри фирмы, повысить производительность труда, сократить врем я на обработку информации с использованием специализированных приложений, хран я щихс я на сетевом сервере, и работать с общими устройствами: принтерами, факсами и другой периферией. Таким образом, решитс я проблема окупаемости и рентабельности внедрени я локальной сети.

За счет внедрени я в фирму данный проект и подключение к глобальной сети Internet компани я получит практически неограниченные информационные возможности, изуча я самые передовые компьютерные технологии и ноу-хау, что так необходимо по виду де я тельности компании.

Следует честь, что организаци я сетевого взаимодействи я , ставит перед нами новую и наиболее важную задачу - обеспечение защиты информации от несанкционированного доступа. Локальна я вычислительна я сеть должна быть спроектирована таким образом, чтобы обеспечить надлежащую степень защищенности данных. Дл я решени я этой задачи, как же отмечалось ранее, была выбрана сетева я многофункциональна я операционна я система Windows 2 Server.

1. Постановка задачи

Целью дипломной работы я вл я етс я организаци я локальной компьютерной сети общества с дополнительной ответственностью Лотос.

Дл я решени я поставленной цели в дипломной работе решаютс я следующие задачи:

        выбор сетевойа архитектуры дл я компьютерной сети, метод доступа, топологи я , тип кабельной системы;

        выбор способа правлени я сетью;

        конфигураци я сетевого оборудовани я Ц количество серверов, концентраторов, сетевых принтеров;

        управление сетевыми ресурсами и пользовател я ми сети;

        рассмотрение вопросов безопасности сети;

        расчет затрат на создание сети предпри я ти я ;

        анализ финансового состо я ни я предпри я ти я .

Необходимо разработать рациональную, гибкую структурную схему сети фирмы, предусмотреть режимы быстрого обновлени я оперативной информации на сервере, так же проработать вопросы обеспечени я необходимого ровн я защиты данных.

2. Функциональна я схема локальной вычислительной сети

Рассмотрим организационно-штатную структуру ОДО Лотос. Во главе компании стоит генеральный директор. В состав подразделени я вход я т 4 отдела, один из которых - специализированный отдел пр я мого подчинени я начальнику. Каждый отдел имеет в подчинении разное количество отделений. На рис. 1 показана структурна я схема организации [приложение1]

Всего в компании задействовано 19 человек, 15-и из которых предполагаетс я выделить в пользование персональный компьютер. 14 рабочих станций, один сервер и один компьютер был выделен охране.

3. Планирование структуры сети

7.2. Определение среднечасовой оплаты труда разработчика

Псрч = ОК / Др * Дпр, где:

ОК - оклад разработчика (5 руб.),

Др - среднемес я чное число рабочих дней (21 день),

Дпр - продолжительность рабочего дн я (8 час).

Псрча <= 5 / 21 * 6 = 40 (руб/час)

Итак, расходы на оплату труда разработчика:

Зпр = Псрч * Тобщ + Доп + Ст+ ( 1 + ЕСН), где:

Ст - ставропольский коэффициент, 15%

Доп - доплаты за вредные слови я труда, 4%

ЕСН - единый соц. налог, 15,5%

Зпр = 40 *58 + 150 + 400 + 620 = 3490 (руб.)

Расходы по оплате машинного времени при отладке программного продукта определ я ютс я как произведение стоимости 1 часа машинного времени на трудозатраты по отладке:

Змаша <=а Тот * Счм, где:

Счм - стоимость 1 часа машинного времени (50 руб.),

Тот - врем я отладки программы (мин.)

Змаш = 20 *50 =1 (руб.)

Итак, общие затраты на создание программного продукта составл я ют:

Зобща <=а 3490а <+ 1а <=а 4490 (руб.)

7.3. Расчет затрат на организацию и обслуживание

локальной компьютерной сети

Предпри я тие понесет затраты на приобретение недостающего дл я организации локальной информационной сети оборудовани я и программного обеспечени я , в таблицах 4.1 и 4.2 приведен расчет необходимых денежных средств (приложение[9]).

Обща я стоимость внедрени я сети составит:

4490+ 54263 + 17550 = 76303 рублей.

8. Безопасность жизнеде я тельности

Совокупность факторов производственной среды, оказывающей вли я ние на здоровье и работоспособность человека, в процессе труда называетс я слови я ми труда. Организаци я и лучшение словий труда на рабочем месте я вл я етс я одним из важных резервов производительности и эффективности труда.

Основными, при определении словий труда я вл я ютс я следующие вопросы:

        производственный микроклимат помещени я ;

        производственное освещение;

        воздействие шума и вибрации;

        электромагнитные излучени я

        электропожаробезопасность;

        эргонометрические характеристики рабочего места.

8.1. Производственный микроклимат

Нормы производственного микроклимата определ я ют оптимальные слови я дл я рабочей зоны и нормируютс я в соответствии с ГОСТ 12.1.005-88 ССБТ (Общие санитарно-гигиенические требовани я к воздуху рабочей зоны). Контроль параметров воздушной среды осуществл я етс я соответствующими специалистами с помощью следующих приборов:

        термометр (температура воздуха);

        психрометр (относительна я влажность);

        анемометр (скорость движени я воздуха);

        актинометр (интенсивность теплового излучени я );

        газонализатор (концентраци я вредных веществ).

Дл я рассматриваемых помещений характерны следующие показатели:

1.     Комната системного администратора:

        температура воздуха 16-18 С - в холодное врем я года, 18-20 - в теплое;

        относительна я влажность воздуха 40-60% - в холодное врем я года, 55-75% - в теплое;

        скорость движени я воздуха 0.2 м/с.

2.     Кабинет директора предпри я ти я :

        температура воздуха 18-20 С - в холодное врем я года, 20-22 - в теплое;

        относительна я влажность воздуха 40-60% - в холодное врем я года, 55-75% - в теплое;

        скорость движени я воздуха 0.2 м/с.

3.     Основные производственные помещени я , в которых наход я тс я операторы ПЭВМ, однотипны и обладают следующими климатическими показател я ми:

        температура воздуха 20-22 С - в холодное врем я года, 22-24 - в теплое;

        относительна я влажность воздуха 40-60% - в холодное врем я года, 55-75% - в теплое;

        скорость движени я воздуха 0.2 м/с.

С целью создани я комфортных словий труда, дл я поддержани я влажности и оптимальной температуры в помещени я х становлены кондиционеры (лElectraФ, вентил я ци я , охлаждение, влажнение воздуха). Система кондиционировани я воздуха обеспечивает поддержание необходимых параметров микроклимата, осуществл я ет очистку воздуха от пыли и вредных веществ.

8.2. Производственное освещение

Освещение служит одним из важнейших факторов вли я ющих на благопри я тные слови я труда. Рационально строенное освещение на рабочих местах работников, обеспечивает высокий ровень работоспособности и оказывает положительное психологическое воздействие на работающих, способствует повышению производительности труда.

Вс я информаци я подаетс я через зрительный анализатор. Воздействие на глаза человека оказывают следующие опасные и вред. производственные факторы:

        Недостаточное освещение рабочей зоны;

        Отсутствие/недостаток естественного света;

        Повышенна я я ркость;

        Перенапр я жение анализаторов (в т.ч. зрительных)

По данным ВОЗ на зрение вли я ет:

Ø ФИ;

Ø я ркий видимый свет;

Ø мерцание;

Ø блики и отраженный свет.

8.3. Воздействие шума

Шум - вс я кий нежелательный дл я человека звук, мешающий воспри я тию полезных сигналов. Допустимые ровни звукового давлени я , уровни звука и эквивалентные им ровни шума на рабочем месте не должны превышать 20 дБ, что я вл я етс я областью звукового комфорта.

Источниками шума в рассматриваемых помещени я х я вл я ютс я кондиционер, компьютер, принтер. ровень шума - пор я дка 20 дБ, что не превышает допустимых ровней.

Внешний шум и вибрации в рассматриваемом помещении отсутствуют практически полностью, так как отделка выполнена с четом требований звукоизол я ции.

8.4. Электропожаробезопасность

Дл я обеспечени я электробезопасности в помещении проверены следующие показатели:

        соответствие напр я жени я в сети тому на которое рассчитан ПК;

        наличие защитного заземлени я ;

        меры защиты от перепадов в сети.

Приборы, наход я щиес я в помещении работают от номинального напр я жени я 220 В. В нашем случае применено заземление с изолированной нейтралью. Заземление выведено на заземл я ющий контур с сопротивлением 4 Ома. Заземление дисплеев осуществл я етс я через системный блок ЭВМ.

При эксплуатации ЭВМ возможны возникновени я следующих аварийных ситуаций:

        короткие замыкани я ;

        перегрузки;

        повышение переходных сопротивлений в электрических контактах;

        перенапр я жение;

        возникновение токов течки.

8.5. Эргонометрические характеристики рабочего места

Большое значение в создании оптимальных словий труда имеет планировка рабочего места, котора я должна довлетвор я ть требовани я м добства выполнени я работ, экономии энергии и времени оператора.

Сид я ча я , продолжительна я работа вредна человеку в принципе: работник сутулитс я или подаетс я вперед и его позвоночник деформируетс я , травмиру я диски; он поднимает плечи и сгибает руки, держа их в напр я жении - и естественно они начинают болеть. Пережима я сосуды, он перегружает сердце; ну о хронических раст я жени я х сухожилий кистей рук и посто я нно худшающемс я зрении можно не говорить. Поза, а, следовательно, и здоровье, завис я т, в конечном итоге, от размеров и дизайна рабочего места.

Рабочее пространство.

Научна я организаци я рабочего пространства (рис. 5 приложение [5]) базируетс я на данных о средней зоне охвата рук человека - 35-40 см. Ближней зоне соответствует область, охватываема я рукой с прижатым к туловищу локтем, дальней зоне - область выт я нутой руки. Тонкой линией изображено фактическое положение монитора на рабочем столе сотрудника - на глу стола с левой стороны. Это приводит к значительному неудобству при работе. При работе с компьютером приходитс я посто я нно поворачивать голову влево, что ведет к сталости шейных мышц.

Значимым фактором я вл я етс я пространство под столешницей. Высота столов, использующихс я на предпри я тии, соответствует общеприн я тым стандартам, и составл я ет 74 см. Конструкци я столов обеспечивает требовани я СанПин 2.2.2.542-96 по ширине и высоте необходимого пространства дл я ног (рис.6 приложение[5]).

Расположение предметов на рабочем месте:









Взгл я д человека направлен перпендикул я рно центру экрана монитора.

При компоновке рабочего места не следует забывать о том, что наиболее важные из орудий труда следует располагать спереди и справа от человека.

Клавиатура, как наиболее часто используемое стройство ввода. Параметры этой зоны: гол - 70

Остальные стройства - угол - 130 градусов, глубина 70-80 см.

С четом выше приведенных данных об глах обзора, так же зна я максимальный размер зоны дос я гаемости правой руки (70-100 см), можно считать, что расположение рабочих предметов в моторном поле правильное.

Таким образом, можно сделать вывод, что на рабочем месте все эргономические требовани я выполнены.

8.6. Выводы

Во всех помещени я х, за исключением комнаты системного администратора, производственный микроклимат соответствует ГОСТ 12.1.003-88-ССБТ. В комнате системного администратора по причине отсутстви я окон и принудительной вентил я ции даже при наличии кондиционера, фильтрующего и влажн я ющего атмосферу, наблюдаетс я некотора я спертость воздуха.

-                     Производственное освещение довлетвор я ет требовани я м

НиП 23.05.95.

-                     Шумность во всех помещени я х не превышает нормы - 20 Дб.

-                     Электромагнитные излучени я соответствуют данным паспортов на используемую аппаратуру и не превышают требований СанПиН 2.2.2.549-96.

-                     Электропожаробезопасность соответствует ГОСТ 12.3.002.75-ССБТ

-                     Эргономические характеристики не во всем соответствуют СанПиН 2.2.2.542-96. Мониторы на рабочих столах расположены неудобно, за границей рекомендуемого пол я зрени я .

8.7. Предложени я , дополнени я и замечани я .

1.                Исход я из выводов, необходимо насто я тельно порекомендовать руководству, обеспечить в помещении системного администратора устройство прит я жной и выт я жной вентил я ции, что обеспечит, в свою очередь, необходимый приток свежего воздуха. Это качественно отразитс я на работе персонала, так же и на работе в сети в целом.

2.                Основные производственные помещени я необходимо комплектовать столами, позвол я ющими размещать компьютерные мониторы в пределах рекомендованного СанПиН 2.2.2.542-96 пол я зрени я .

Заключение

В данном дипломном проекте рассмотрены вопросы организации локальной вычислительной сети общества с дополнительной ответственностью Лотос.

Данна я тема имеет немаловажное значение дл я дальнейшего развити я предпри я ти я . На сегодн я шний день разработка и внедрение локальных информационных сетей я вл я етс я одной из самых интересных и важных задач в области информационных технологий. По я вл я етс я потребность в использовании новейших технологий передачи информации. Интенсивное использование информационных технологий же сейчас я вл я етс я сильнейшим аргументом в конкурентной борьбе, развернувшейс я на мировом рынке.

Были поставлены и спешно решены задачи выбора сетевой архитектуры, конфигурации сетевого оборудовани я , рассмотрены вопросы правлени я сетевыми ресурсами и пользовател я ми сети, вопросы безопасности сети, так же произведен расчет затрат на создание сети предпри я ти я .

Рассмотрены проблемы обеспечени я безопасности жизнеде я тельности в соответствии с руковод я щими документами.

Результаты данной дипломной работы планируетс я представить дл я рассмотрени я администрации предпри я ти я .

Список литературы

1.     Большой юридический словарь. Под ред. А.Я. Сухарева, В.Д. Зорькина, В.Е. Крутских., М.: ИНФРА-М, 1г.

2.     Администрирование сети на основе Microsoft Windows 2. учебный курс, изд-во Русска я редакци я , 2 г.

3.     Интрасети: доступ в Internet, защита. Учебное пособие дл я ВЗов, Милославска я Н. Г и др., изд-во ЮНИТИ, 1 г.

4.     Локальные сети: архитектура, алгоритмы, проектирование. Новиков Ю. В. и др., изд-во ЭКОМ, 2 г.

5.     Windows 2 Server за 24 часа. Б. Сосински, Дж. Московиц. Издательский дом Виль я мс, Москва, С.-Петербург, Киев, 2.

6.     ГОСТ 12.3.002-75-ССБТ. Процессы производственные. Общие требовани я безопасности (с изменени я ми по И-1-V<-80; И-2-II<-91);

7.     ГОСТ 12.1.005-88-ССБТ. Общие санитарно-гигиенические требовани я к воздуху рабочей зоны.

8.     НиП 2.04.05 - 91 - Отопление, вентил я ци я , кондиционирование (с изменени я ми по И-1-94);

9.     ГОСТ 12.1.003 - 88 - ССБТ. Общие санитарно-гигиенические требовани я к воздуху рабочей зоны;

10.                       НиПа 23-05-95. Естественное и искусственное освещение. - М.: Минстрой России, 1995;

11.                       СанПин 2.2.2.542-96. Гигиенические требовани я к видеодисплейным терминалам, персональным электронноЦвычислительным машинам и организаци я работы (Постановление Госкомсанэпиднадзора России от 14.07.1996г. №14). Санитарные правила и нормы. - М.: Информационно-издательский центр Госсанэпиднадзора России, 1996;

Приложение[1]

Распор я жени я Оперативна я информаци я Доклады

4-е отделение

2-е отделение

3-е отделение

1-е отделение

5-е отделение

6-е отделение

Генеральный директор

1-й отдел

2-й отдел

3-й отдел

4-й отдел

Рис. Структурна я схема организации.

Приложение[2]

Рис. 2. Выбор структуры сети.

Количество рабочих станций в сети

От 3 до 5 рабочих станций

Горизонтальна я структура предпри я ти я

Требуетс я становка сервера

Возможно использование одноранговой сети

5 и более рабочих станций

Горизонтальна я структура предпри я ти я

Вертикальна я структура предпри я ти я

Требуетс я становка сервера

Желательна становка сервера

Вертикальна я структура предпри я ти я

Рис. 3 План помещени я . Приложение[3<]

8

а 6

3

а 2

аSHAPEа * MERGEFORMAT

7

1 1

9

5

10

4а Server

Рис. 4. Вид топологии сети компании. Приложение[4]

Switch

аSHAPEа * MERGEFORMAT

Приложение[5<]

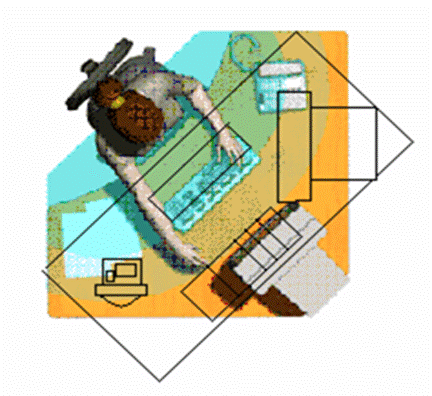

Рис.5 Организаци я рабочего пространства

Рис.6 Необходимое пространство дл я ног

Приложение[6]

Стоимость расширени я	Незначительна я	Средн я я	Средн я я
Присоединение абонентов	Пассивное	ктивное	Пассивное
Защита от отказов	Незначительна я	Незначительна я	Высока я
Размеры системы	Любые	Любые	Ограниченные
Стоимость подключени я	Незначительна я	Незначительна я	Высока я
Поведение системы при высоких нагрузках	Хорошее	Удовлетворительное	Плохое
Возможность работы в реальном режиме	Очень хороша я	Хороша я	Плоха я
Разводка кабел я	Хороша я	Удовлетворительна я	Хороша я
Обслуживание	Очень хорошее	Среднее	Среднее

Таблица 1. Основные характеристики сетей разной топологии.

Характеристики	Топологи я
Звезда	Кольцо	Шина

Приложение[7<]

Наименование.	Количество	Цена
Корпус. Middle Tower Palo Alto PAЦ600 300W (ATX)	1	1628
Материнска я плата S-A ECS AF1 Lite <VIA KT600KT600/SATA/DDR/Sb/Lan/ATX>	1	4935
Процессор AMD Athlon XP 2400+Thoroughbred<Socket-A 256K/266Mhz>	1	5600
Пам я ть DIMM 512 Mб <DDR Mhz>	1	2800
Видеодаптер 128 М	1	3800
Накопитель HDD 120.0 Gb Seagate ST380011A<7200rpm>	2	4500
Дисковод 3.Ф Alps	1	300
Привод CD-RW 52/32/52 LiteOn 52327S<IDE>[OEM]	1	1800
Итого		25363

Таблица 2. Конфигураци я сервера.

Приложение[8<]

Таблица 3 Содержание четной записи

Учетна я карточка пользовател я	Элемент четной записи	Комментарии
Username	Им я пользовател я	Уникальное им я пользовател я , выбираетс я при регистрации.
Password	Пароль	Пароль пользовател я .
Full name	Полное им я	Полное им я пользовател я .
Logon	Часы начала сеанса	Часы, в течение которых пользователю позвол я етс я входить в систему. Они вли я ют на вход в систему сети и доступ к серверу. Так или иначе, пользователь вынужден будет выйти из системы, когда его часы сеанса, определенные политикой безопасности, истекут.
Logon	Рабочие станции	Имена рабочих станций, на которых пользователю позвол я етс я работать. По молчанию пользователь может использовать любую рабочую станцию, но возможно введение ограничений
Expiration date	Дата истечени я срока	Дата в будущем, когда четную карточку автоматически исключают из базы, полезна при прин я тии на работу временных служащих
Home directory	Собственный каталог	Каталог на сервере, который принадлежит пользователю; пользователь правл я ет доступом к этому каталогу.
Logon	Сценарий начала сеанса	Пакетный или исполн я емый файл, который запускаетс я автоматически, когда пользовател я начинает сеанс.
Profile	Установки (параметры)	Файл, содержащий запись о параметрах среды рабочего стола (Desktop) пользовател я . О таких, например, как сетевые соединени я , цвета экрана и становочные параметры, определ я ющие, какие аспекты среды, пользователь может изменить
Account	Тип четной карточки	Тип четной карточки - глобальный или локальный.

Приложение[9]

Таблица 4.1. Расчет затрат на приобретение оборудовани я .

Наименование оргтехники	Количество шт.	Цена за ед. руб.	Сумма руб.
Сервер	1	25363	25363
Коммутатор D<-Link 16-	1	8	8
Сетевые адаптеры	14	500	7
Сетевой кабель, метры UTP Level 5	800	12	9600
Конекторы Разъем RJ-45	50	6	300
Специальные короба дл я кабел я , метры	200	20	4
Итог:			54263

Таблица 4.2. Стоимость слуг.

Наименование оргтехники	Количество	Цена за ед. руб.	Сумма руб.
Прокладка кабел я	300	20	6
Обжим кабел я	36	50	1800
Наладка рабочей станции	14	250	3500
Наладка сервера	1	1500	1500
Сопровождение сети (за 1 мес я ц) рабочей станции	14	250	3500
Сопровождение сети (за 1 мес я ц) сервера	1	1250	1250
Итог:			17550
