Министерство образования Российской Федерации

Санкт-Петербургский государственный электротехнический университет “ЛЭТИ”.


Реферат

по теме

«Устройства отображения информации»


Составил: Лобанов Т.А.

Группа: 4351

Факультет: КТИ


Санкт-Петербург

2009

Содержание:

1. Введение

2. Цель

3. Классификация устройств отображения

4. Мониторы

   1. Электронно-лучевые трубки (ЭЛТ или CRT)

      1. Определение

      2. Сфера применения ЭЛТ.

      3. Устройство и принцип работы.

         1. Цветные кинескопы

         2. Типы масок

   2. Жидкокристаллические (ЖК или LCD)

      1. Определение

      2. Сфера применения ЖК-мониторов.

      3. Устройство ЖК-мониторов.

      4. Технические характеристики ЖК-мониторов.

         1. Время отклика

         2. Преимущества и недостатки типов матриц

      5. Основные характеристики

         1. Контрастность

         2. Динамическая контрастность

         3. Равномерность подсветки

      6. Преимущества и недостатки ЖК-мониторов

   3. Плазменные дисплеи

      1. Определение

      2. Сфера применения плазменных дисплеев

      3. Устройство и принцип действия

      4. Преимущества плазменных дисплеев

      5. Недостатки плазменных дисплеев

   4. OLED-дисплеи

      1. Определение

      2. Сфера применения

      3. Устройство и принцип действия

      4. Преимущества

      5. Недостатки

      6. Заключение

   5. Заключение

5. Интерфейсы

   1. Интерфейс VGA

   2. Интерфейс DVI

   3. Интерфейс HDMI

6. Табло

   1. Определение и классификация

   2. Сфера применения

   3. Преимущества светодиодных экранов

   4. Заключение

7. Проекторы

   1. Определение

   2. Технологии проекторов

      1. Технология CRT

      2. Технология LCD

      3. Технология DLP


8. Список использованной литературы


1. Введение.


Еще 5-10 лет назад в подавляющем большинстве случаев в качестве устройства отображения видеоинформации использовалась электронно-лучевая трубка (ЭЛТ, кинескоп). А для воспроизведения изображений большого формата применялись различные проекционные устройства и видеостены из набора ЭЛТ. Однако эти устройства имеют ряд принципиально неустранимых недостатков, ограничивающих сферу их применения. Так, устройства на основе ЭЛТ имеют большую глубину, немалый вес и значительное потребление энергии. Кинескоп очень чувствителен к тряске, и сотрясение или удар могут привести к потери вакуума или деформации теневой маски. Все это затрудняет применение кинескопов в переносных устройствах. Кроме того, для работы кинескопа необходимы высокие (опасные для человека) напряжения. Полностью исключить контакт электроники с внешней средой сложно, поэтому применение ЭЛТ, например, в бассейне или угольной шахте небезопасно.

Видеостены на основе ЭЛТ имеют выраженную мозаичную структуру. Размеры формируемого кинескопом изображения меньше его габаритных размеров, и потому при стыковке ЭЛТ «швы» получаются заметными. Это исключает использование такой видеостены для отображения текста.

Проекционные устройства, как правило, не позволяют получить яркого и высококонтрастного изображения при интенсивной внешней засветке. Кроме того, проекционные устройства с фронтальной проекцией малопригодны в тех случаях, когда требуется присутствие человека, находящегося перед экраном и указывающего на определенные детали изображения. Устройства с обратной проекцией требуют наличия значительного пространства позади экрана, что не всегда удобно. Например, в этом случае нельзя повесить экран на стену.

Таким образом, несовершенство выходных видеоустройств значительно ограничивало область применения телевидения. Поэтому параллельно с совершенствованием ЭЛТ и проекционных устройств, разрабатывались другие средства отображения информации.

2. Цель.


Ознакомить читателя с принципиальным устройством основных средств отображения информации.

3. Классификация устройств отображения.

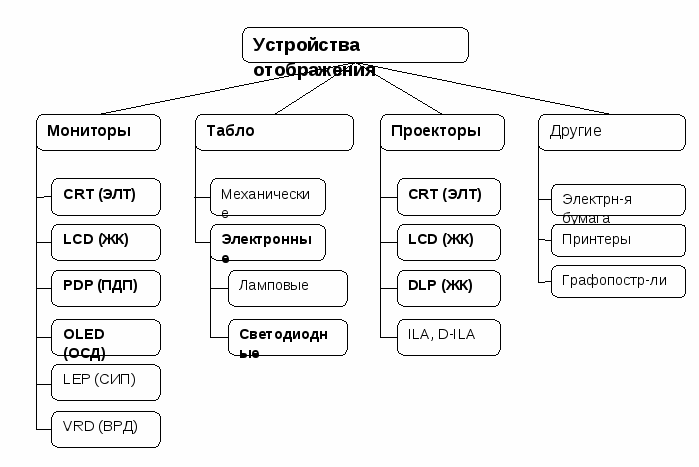

Все многообразие типов устройств отображения удобно представить в виде диаграммы, изображенной ниже. Устройства, рассматриваемые в этом реферате, выделены жирным шрифтом.




Мониторы

Это наиболее часто встречающиеся, хорошо всем знакомые представители устройств отображения. Будут рассмотрены на примере следующих технологий:

1. ЭЛТ – т.к. это технология, использующаяся уже много десятилетий.

2. ЖК – на сегодняшний день наиболее распространена.

3. Плазма – на сегодняшний день получила самое широкое распространение в сегменте дисплеев с большой диагональю (домашние кинотеатры).

4. OLED – перспективная технология, активно набирающая обороты в настоящее время (2009 год) и обещающая вытеснить ЭЛТ и ЖК мониторы.


Табло

Наибольший интерес представляют светодиодные табло (светодиодные видеокраны), т.к. они предоставляют несравнимо больше возможностей чем другие типы.

Проекторы

Эти устройства незаменимы при проведении презентаций. Основное их преимущество – очень большая возможная диагональ изображения. Также могут использоваться и для просмотра фильмов, но следует учесть, что яркость и контрастность изображения при этом оставляют желать лучшего.

Будут рассмотрены основные 4 технологии:

1. CRT (ЭЛТ) – крупногабаритные, требующие точной настройки проекторы, но обладающие непревзойденными яркостью, контрастностью и, при хорошей настройке, детализацией изображения.


Используются в кинотеатрах.

2. LCD (ЖК) – компактные переносные проекторы, обеспечивающие высокую яркость и идеальную геометрию изображения.

3. DLP () – компактные переносные проекторы, предоставляющие по сравнению с LCD-проекторами изображение более высокого качества (не так заметна структура матрицы).


4. Мониторы.

   1. Электронно-лучевые трубки (ЭЛТ или CRT).

      1. Определение.


Электронно-лучевая трубка (кинескоп) - электровакуумный прибор, преобразующий электрические сигналы в световые.

2. Сфера применения ЭЛТ


Еще 5-6 лет назад ЭЛТ-мониторы были основным средством отображения для домашних устройств, т.к. не было приемлемых альтернатив. Однако, с развитием ЖК и плазменной технологий, их удешевления, ЭЛТ потерял огромную долю рынка и теперь используется в качестве профессиональных мониторов для дизайна и в домашних телевизорах.

3. Устройство и принцип работы

   1. Цветные кинескопы


Цветной кинескоп отличается от чёрно-белого тем, что в нём три пушки — «красная», «зелёная» и «синяя» (1). Соответственно, на экран 7 нанесены в некотором порядке три вида люминофора — красный, зелёный и синий (8).

На красный люминофор попадает только луч от красной пушки, на зелёный — только от зелёной, и т. д. Это достигается тем, что между пушками и экраном установлена металлическая решётка, именуемая маской (6). В современных кинескопах маска выполнена из инвара — сорта стали с небольшим коэффициентом температурного расширения.

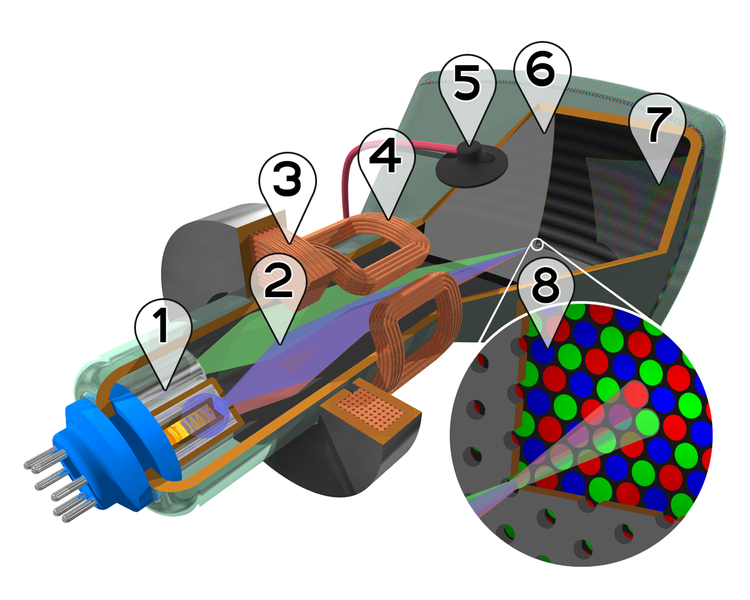

Рис. 4.1. Устройство цветного кинескопа.

1. Электронные пушки.

2. Электронные лучи.

3. Фокусирующая катушка.

4. Отклоняющие катушки.

5. Анод.

6. Маска, благодаря которой красный луч попадает на красный люминофор, и т.д.

7. Красные, зелёные и синие зёрна люминофора.

8. Маска и зёрна люминофора (увеличенно).


2. Типы масок.


Существует два типа масок:

• Теневая маска, которая существует двух видов:

  • Теневая маска для кинескопов с дельтаобразным расположением электронных пушек. Часто, особенно в переводной литературе, упоминается как теневая решётка. В настоящее время применяется в большинстве мониторных кинескопов.

  • Теневая маска для кинескопов с планарным расположением электронных пушек. Известна также, как щелевая решётка. В мониторных кинескопах почти не встречается, за исключением моделей LG Flatron;


•
