Вариант 6

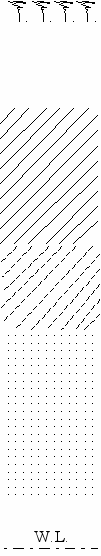

Геологическая колонка
| Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
| 1 | 2 | 3 | 4 | |||
| Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | П  очвенно-растительный, слой | | 0,2 | 0,3 | 0,26 | 0,3 |
| 2 | Суглинок желто-бурый, мягкопластичный | | 6,5 | 6,6 | 6,6 | 6,7 |
| 3 | Супесь бурая, пластичная | | 14,0 | 14,3 | 14,6 | 14,2 |
| 4 | Песок серо-бурый, средней крупности, средней плотности | | 18,0 | 18,0 | 18,0 | 18,0 |
| Глубина залегания уровня подземных вод от поверхности земли | | 3,2 | 3,1 | 3,0 | 3,1 | |
Таблица 6 - Физико-механические характеристики грунтов для фундамента на естественном основании по двум буровым скважинам
| № скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
| Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 1,5 | 2 | 18,5 | 27,2 | 21,9 | 31,0 | 18,5 | | | |
| 3,0 | 3 | 18,7 | 27,3 | 24,5 | 31,0 | 18,0 | | | | |
| 4,5 | 4 | 18,0 | 27,1 | 19,32 | 18,0 | 12,0 | | 12,0 | 3,5 | |
| 6,0 | 5 | 18,7 | 26,3 | 23,5 | | | | | | |
| 7,5 | 18,45 | 26,2 | 23,8 | | | | | | ||
| 9,0 | 6 | 19,4 | 27,3 | 30,0 | 45,0 | 23,0 | | | | |
| 10,5 | 19,5 | 27,4 | 30,7 | 45,0 | 24,0 | | | | ||
| 12,0 | 19,4 | 27,3 | 29,7 | 44,0 | 23,0 | | | | ||
| 13,5 | 19,4 | 27,3 | 31,4 | 45,0 | 25,0 | | | | ||
| 15,0 | 19,5 | 27,4 | 29,0 | 44,0 | 22,0 | | | | ||
| 3 | 1,5 | 2 | 18,5 | 26,8 | 21,2 | 30,0 | 18,0 | | | |
| 3,0 | 3 | 18,7 | 27,4 | 25,5 | 32,0 | 19,0 | | | | |
| 4,5 | 18,6 | 27,4 | 25,0 | 32,0 | 18,0 | | | | ||
| 6,0 | 4 | 18,2 | 27,2 | 19,9 | 18,5 | 12,3 | | 12,5 | 3,0 | |
| 7,5 | 5 | 18,7 | 26,3 | 24,0 | | | | | | |
| 9,0 | 18,6 | 26,2 | 24,1 | | | | | | ||
| 10,5 | 6 | 19,2 | 27,5 | 29,7 | 44,0 | 23,0 | | | | |
| 12,0 | 19,5 | 27,4 | 31,4 | 45,0 | 25,0 | | | | ||
| 13,5 | 19,4 | 27,3 | 30,7 | 45,0 | 24,0 | | | | ||
| 15,0 | 19,5 | 27,4 | 29,7 | 45,0 | 23,0 | | | | ||
