Вариант 3

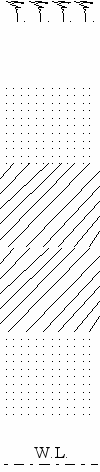

Геологическая колонка
| Номер слоя грунта от поверхности земли | Наименование грунта | Условные обозначения | Номер скважины | |||
| 1 | 2 | 3 | 4 | |||
| Глубина залегания подошвы каждого слоя грунта от поверхности земли, м | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | П  очвенно-растительный слой | | 0,4 | 0,45 | 0,5 | 0,55 |
| 2 | Песок желтый, средней плотности | | 1,6 | 1,65 | 2,0 | 2,15 |
| 3 | Суглинок бурый, мягкопластичный. | | 9,5 | 10,15 | 10,5 | 10,65 |
| 4 | Суглинок бурый, моренный | | 15,5 | 16,65 | 15,75 | 16,65 |
| 5 | Песок желтый, пылеватый | | 18,0 | 18,0 | 18,0 | 18,0 |
| Глубина залегания уровня подземных вод от поверхности земли | | 8,5 | 8,3 | 8,2 | 8,1 | |
Таблица 11 - Физико-механические характеристики грунтов для свайного фундамента по данным двух буровых скважин
| № скв. | Глубина отбора образцов грунта от поверхности земли, м | № слоя | Физико-механические характеристики, определяемые опытным путем | |||||||
| Плотность, , кг/м3 | Плотность частиц грунта, s, кг/м3 | Влажность природная, , % | Влажность на границе текучести, L, % | Влажность на границе пластичности, P, % | Удельное сцепление, С II, кПа | Угол внутреннего трения, II, град | Модуль деформации, Е, МПа | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 1,5 | 2,0 | 18,7 | 26,3 | 20,0 | | | 2,0 | 30,0 | 22,0 |
| 3,0 | 3,0 | 19,7 | 27,2 | 28,6 | 32,0 | 20,5 | 18,0 | 17,5 | 12,0 | |
| 4,5 | 19,8 | 27,4 | 28,9 | 31,0 | 20,5 | 18,0 | 17,5 | 12,0 | ||
| 6,0 | 19,75 | 27,3 | 28,4 | 31,5 | 20,0 | 18,0 | 17,5 | 12,0 | ||
| 7,5 | 19,65 | 27,3 | 28,6 | 32,0 | 20,0 | 18,0 | 17,5 | 12,0 | ||
| 9,0 | 19,7 | 27,3 | 28,6 | 32,0 | 20,5 | 18,0 | 17,5 | 12,0 | ||
| 10,5 | 4,0 | 20,7 | 27,4 | 24,5 | 30,5 | 21,0 | 30,0 | 20,0 | 35,0 | |
| 12,0 | 20,75 | 27,45 | 24,6 | 30,5 | 21,5 | 30,0 | 20,0 | 35,0 | ||
| 13,5 | 20,8 | 27,35 | 24,6 | 31,0 | 22,0 | 30,0 | 20,0 | 30,0 | ||
| 15,0 | 20,7 | 27,4 | 24,5 | 31,0 | 22,0 | 30,0 | 20,0 | 30,0 | ||
| 16,5 | 5,0 | 19,9 | 26,5 | 17,1 | | | 6,0 | 34,0 | 25,0 | |
| 18,0 | 19,85 | 26,45 | 17,15 | | | 6,0 | 34,0 | 30,0 | ||
| 3 | 1,5 | 2,0 | 18,65 | 26,35 | 20,0 | | | 2,0 | 30,0 | 22,0 |
| 3,0 | 3,0 | 19,75 | 27,2 | 28,6 | 32,0 | 20,5 | 18,0 | 17,5 | 12,0 | |
| 4,5 | 19,8 | 27,3 | 28,7 | 31,0 | 20,5 | 18,0 | 17,5 | 12,0 | ||
| 6,0 | 19,85 | 27,2 | 28,5 | 32,0 | 20,0 | 18,0 | 17,5 | 12,0 | ||
| 7,5 | 19,7 | 27,2 | 28,6 | 32,0 | 20,0 | 18,0 | 17,5 | 12,0 | ||
| 9,0 | 19,8 | 27,3 | 28,7 | 31,0 | 20,5 | 18,0 | 17,5 | 12,0 | ||
| 10,5 | 4,0 | 20,7 | 27,4 | 24,6 | 30,0 | 21,0 | 30,0 | 20,0 | 30,0 | |
| 12,0 | 20,8 | 27,55 | 24,6 | 31,0 | 21,5 | 30,0 | 20,0 | 20,0 | ||
| 13,5 | 20,75 | 27,45 | 24,5 | 31,0 | 22,0 | 30,0 | 20,0 | 40,0 | ||
| 15,0 | 20,7 | 27,4 | 24,5 | 31,0 | 22,0 | 30,0 | 20,0 | 30,0 | ||
| 16,5 | 5,0 | 19,9 | 26,5 | 17,2 | | | 6,0 | 34,0 | 28,0 | |
| 18,0 | 19,85 | 26,5 | 17,1 | | | 6,0 | 34,0 | 28,0 | ||
