Таблица 9. Значение коэффициента для определения числа работающих в цехе.
Производственные цеха

а
Учебные за ведения, ПТУ

А
В
С
А
В
С

k
10
20
40
0.4
0.3
0.2

Таблица 10. Значение времени подогрева воды.
Варианты

A
В
С

n, сек
5-3600
7-3600
8-3600

Таблица 11. Величина расхода воды на мойку одного автомобиля.
Варианты

А
В
С

а, кг
100
150
200

Таблица 12. Значение коэффициента неравномерности.
Варианты

А
В
С

k
2
1.9
1.7

Таблица 13. Значение коэффициента охвата ваннами.
Благоустроенное жильё
Общежития
Бараки, казармы

B
1
0.5
0.2

Таблица 14. Оптимальные скорости воды.
Варианты

А
В
С

ωB, м/с
1.1
13
1.4

Таблица 15. Стальные трубы для теплопровода.

№ п/п
Условный проход, мм
Наружный диаметр, мм
Толщина стенки,

мм
Внутренний диаметр, мм

1.
32
38
2.5
33

2.
40
45
2.5
40

3.
50
57
3.5
50

4.
70
76
3.5
69

5.
80
89
3.5
82

6.
100
108
4
100

7.
125
133
4
125

8.
150
159
4.5
150

9.
175
194
5
184

10.
200
219
6
207

11.
250
273
7
259

12.
300
325
8
309

13.
350
377
9
359

14.
400
426
9
408

15.
400
426
6
414

16.
500
530
7
516

17.
600
630
8
614

18.
700
720
9
700

19.
800
820
10
800

Таблица 16. Расстояние между (неподвижными) мёртвыми опорами.

Внутренний диаметр трубы, мм
32
40
50
70
80
100
125
150
175

Расстояние, м
50
60
60
70
80
80
90
100
100

Внутренний диаметр трубы, мм
200
250
300
350
400
450
500
600
700

Расстояние, м
120
140
140
160
180
180
200
220
220

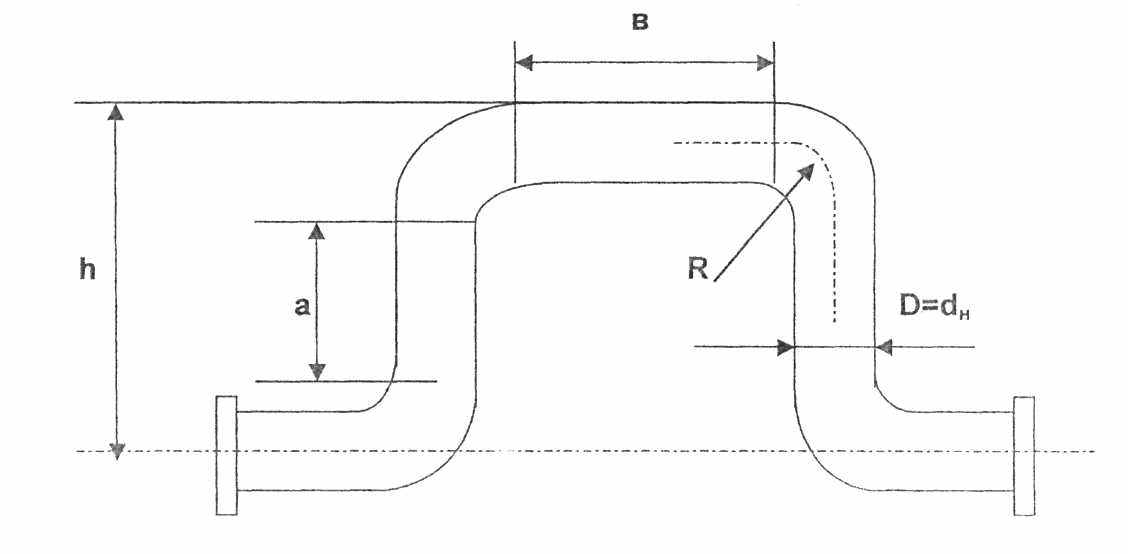

Рисунок 2. Устройство компенсатора. Тип А при в=а

Тип В при в-2/За

Тип С при в=1/2-а

Таблица 17.Компенсирующая способность стальных гнутых компенсатороз.

Вылет

компенсатора h
Способность компенсировать в долях dH

; :

Тип компенсатора




1
2
3

10*dH
0.20
0.19
0.18

12*dH
0.31
0.28
0.27

14*dH
0.44
0.39
0.37

16*dH
0.58
0.52
0.48

20*dH
0.94
0.82
0.75

24*dH
1.38
1.18
1.06

28*dH
1.92
1.62
1.47

32*dH
2.5
2.13
1.92

36*dH
3.30
2.74
2.66

Таблица 18. Коэффициенты местных сопротивлений.


Наименование местного сопротивления
Коэффициент сопротивления ζ

1
2

Задвижка
0.3-0.5

П-образный компенсатор с гнутым коленом

2.5


1.9

Сварочное колено 90° Одношовное

Двухшовное Трёхшовное


1.3


0.7


0.6

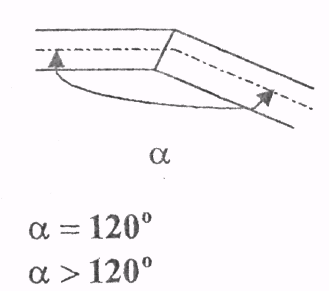

Сварочное колено одношовное


0.72


0.12


Таблица 19. Давление, обеспечивающее не вскипания воды.

Расчётная температура воды, °С
Давления, м.вод.ст.

110

120

130

140

150
5

10

20

30

40

Таблица 20. Нормы тепловых потерь изолированных теплопроводов на открытом
воздухе, Вт/м.

Наружный диаметр неизолированной трубы, мм
Температура воды, °С

75
100
125
150

20
20
27
33
40

32
23
31
38
46

48
27
36
45
53

57
30
40
49
58

76
35
45
55
66

89
38
50
60
71

108
43
55
67
77

133
46
60
74
85

159
50
65
80
94

194
58
73
88
103

219
60
78
95
110

273
70
87
107
125

325
80
100
120
140

377
93
114
135
156

426
105
128
150
173

478
113
136
160
185

Таблица 21. Величины коэффициент теплоизоляции.


Название
X, Вт/м°С

Асбестовый шнур
0.096+0.00025*tCР

Войлок
0.06+0.00017*tCР.

Вата минеральная
0.07+0.00017*tCР

Стекловата
0.047+0.0003*tCР.

Стекловолокно
0.11+0.0003*tCР

Перлитобетон
0.15-0.0002*tCР

Пенокерамика
1.16

Пеношамот
0.132

Резина
0.159

Маты минераловатные прошивные на металлической сетке
0.058+0.00018*tCР
